河流重砂矿重力磁选静电联合选矿工艺流程：河流重砂联合分选详细回路设计

核心结论速览：

河流重砂矿联合选矿工艺的核心架构是“三段分级、四种方法、五个回路”，通过筛分分级将物料拆分为不同粒级后分别进入重选、磁选、静电分选和浮选系统

联合分选回路设计的要点在于中矿返回和循环水利用，每段作业的中矿须返回前一作业再选，避免有用矿物在单一作业中损失

重选段承担粗选抛尾，磁选段按磁性分组，静电分选段完成非磁性矿物的最终分离

详细回路设计须包含物料走向、水量平衡、取样点和控制参数，确保每段作业指标可检测、可调节

河流重砂矿的矿物学特征与选矿挑战

河流重砂矿来源于河床中水流搬运富集的重矿物沉积层。河流的淘洗作用已将密度低于二点八的轻矿物大量移除，重矿物在河床局部区域形成富集带。常见重矿物包括钛铁矿、磁铁矿、锆英石、独居石、金红石、锡石、黑钨矿以及少量自然金和铂族矿物。

河流重砂矿的选矿挑战在于矿物种类多、密度区间重叠、磁性交叉、导电性差异细微。钛铁矿密度四点七、锆英石密度四点七、独居石密度五点零、金红石密度四点二，四种主要矿物的密度非常接近，仅靠重选无法实现相互分离。磁铁矿为强磁性，钛铁矿为中强磁性，独居石为弱磁性，锆英石和金红石为非磁性，但钛铁矿和独居石的磁性区间存在重叠，一段磁选无法干净分离。锆英石和金红石均为非导体，但金红石的导电性优于锆英石，静电分选可进一步区分，但分选带较窄、操作窗口小。

这些特征决定了河流重砂矿必须采用重力磁选静电联合选矿工艺，将三种分选方法组合在一个流程中，每种方法承担各自擅长分离的环节，共同完成全部矿物的分离任务。合理的联合分选回路设计，是保证各产品品位和回收率的技术前提。

联合分选流程的总体架构

河流重砂矿重力磁选静电联合选矿工艺流程采用“先湿后干、先粗后精”的总体架构。湿法段处理原矿，利用重选进行粗选抛尾和预富集，同时完成洗矿脱泥。干法段处理重选产出的混合重砂，利用磁选和静电分选完成矿物分组和提纯。

工艺流程分为五大回路：

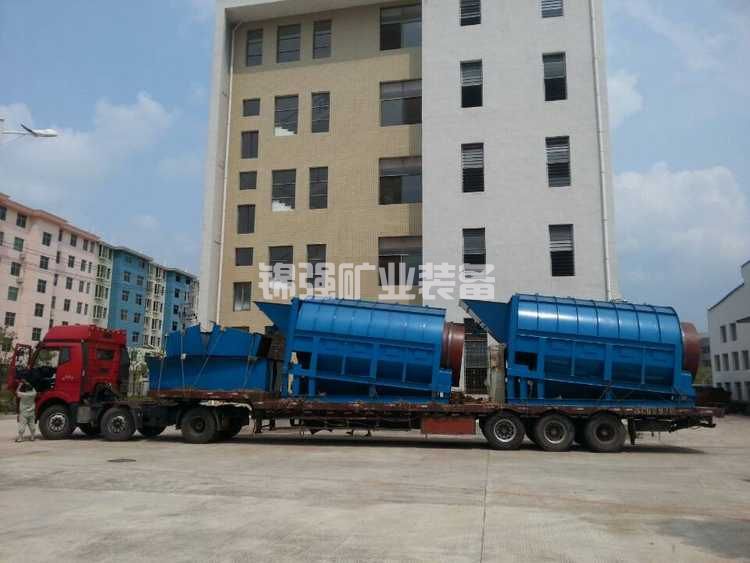

第一回路为筛分洗矿回路。原矿经滚筒筛洗矿分级，筛上粗粒砾石排弃，筛下矿浆进入重选回路。洗矿水循环使用，细泥经沉淀池处理后回用。

第二回路为重选预富集回路。采用螺旋溜槽一粗一扫，产出混合重砂和尾矿。尾矿经扫选后最终排弃，重砂进入浓缩干燥回路。重选尾矿中的轻矿物经二次扫选后，重矿物损失控制在百分之二以下。

第三回路为干燥调质回路。混合重砂经浓缩、过滤、干燥至含水率低于百分之一，干燥温度控制在八十到一百零五摄氏度，然后经振动给料机均匀送入磁选回路。

第四回路为磁选分组回路。采用三级磁选串联，分别产出钛铁矿精矿、独居石精矿和磁选尾矿。磁选尾矿主要为锆英石、金红石和石英，进入静电分选回路。

第五回路为静电分选提纯回路。磁选尾矿经筛分分级为两个窄粒级，分别进入高压辊筒电选机，产出金红石精矿、锆英石精矿和石英尾矿。

重选回路的详细设计

重选回路是联合分选流程的第一道湿法作业，包括给料调浆、螺旋粗选、螺旋扫选和摇床精选四个阶段。给料调浆是将筛分洗矿后的矿浆浓度调整至百分之二十五到三十五，同时加入适量分散剂防止细泥絮凝影响分选。

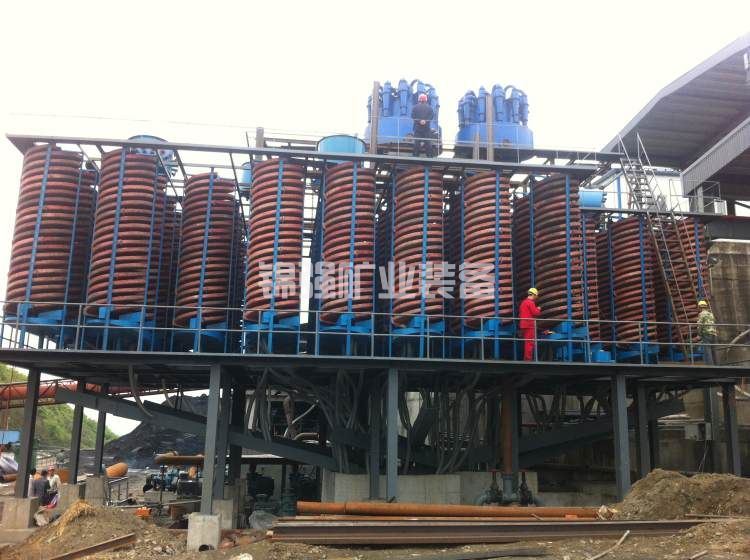

螺旋粗选阶段采用BL-600型五圈螺旋溜槽，粗选配置三十二台，每台处理量每小时二到四吨。矿浆沿螺旋槽流动时，重矿物沉入槽底内缘、轻矿物移向外缘，精矿截取器将内缘重矿物带导出。粗选产出粗精矿和粗选尾矿，粗精矿送入摇床精选，粗选尾矿送入扫选螺旋。

螺旋扫选阶段配置十六台螺旋溜槽，处理粗选尾矿。扫选精矿返回粗选给矿，扫选尾矿作为最终尾矿排弃。扫选尾矿须经取样检测，重矿物含量超过百分之零点五时需检查螺旋截取器位置是否需要调整。

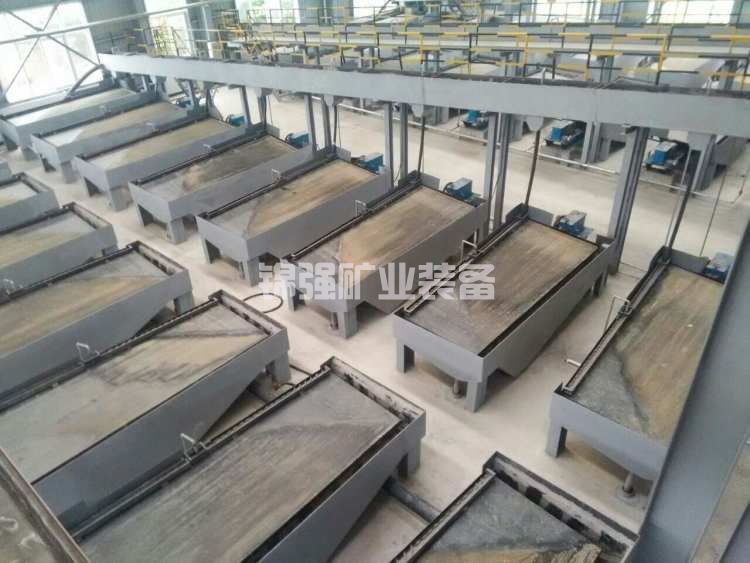

摇床精选阶段处理螺旋粗精矿，配置六到八台摇床。摇床床面上重矿物和轻矿物沿对角线展开，精矿端产出高品位混合重砂，中矿返回螺旋粗选再选，尾矿排弃。摇床精矿中重矿物含量应达到百分之九十以上，为后续干式磁电精选提供合格给料。

重选回路的水量平衡设计十分关键。螺旋溜槽每台需补充水每台每小时二到三立方米，摇床每台需横向冲洗水每小时三到五立方米。总用水量约为处理量的三到五倍，大部分水可循环使用，仅少量随尾矿带走和蒸发损耗。

磁选回路的详细设计

磁选回路处理干燥后的混合重砂，磁场强度配置由低到高依次递进。物料走向为串联式，每段磁选的磁性产品作为精矿输出，非磁性产品进入下一段。

弱磁选段采用湿式或干式筒式磁选机，场强零点一五到零点二T。强磁性矿物磁铁矿和部分钛铁矿被吸附脱离，得到磁铁矿钛铁矿混合精矿。若原矿中磁铁矿含量较高，可在弱磁选前增设一段零点一T的磁选预先分离磁铁矿。弱磁选的非磁性产品包括剩余钛铁矿、独居石、锆英石、金红石和石英。

中磁选段采用中场强磁选机，场强零点六到零点八T。弱磁性矿物独居石被吸附，得到独居石精矿。中磁选的磁场强度选择以独居石全部回收为原则，同时控制钛铁矿等强磁性矿物不进入本段。中磁选的非磁性产品主要为锆英石、金红石和部分石英。

强磁选段采用高梯度磁选机，场强一点二到一点五T。进一步脱除非磁性产品中的微量含铁杂质，同时回收部分磁滞后的钛铁矿细粒。强磁选的磁性产品可返回弱磁选给矿或作为钛铁矿中矿单独处理，非磁性产品进入静电分选回路。

磁选回路设计须注意物料分级问题。混合重砂中零点五到一毫米的粗粒和零点一到零点五毫米的细粒在同一场强下磁性响应不同，建议在磁选前增设分级筛分，粗粒和细粒分别进入不同磁选机。

静电分选回路的详细设计

静电分选回路处理磁选回路产出的非磁性产品，主要矿物为锆英石、金红石和石英。三者导电性差异为：金红石为导体，锆英石为非导体但表面偶有导电性，石英为非导体。静电分选的任务是将锆英石和金红石分离，同时丢弃石英尾矿。

静电分选回路的前置工序为筛分分级和加热调质。非磁性产品经直线振动筛分为零点五到一点零毫米和零点一五到零点五毫米两个粒级，分别送入电选机。分级后的物料经电热干燥机加热至四十到六十摄氏度，使表面水分彻底挥发。

静电分选段采用高压辊筒电选机，电压二万到三万伏可调，极距八十到一百二十毫米可调。每台电选机配置粗选和精选两个分选区，实现一机两段分选。粗选区将导体矿物金红石与非导体锆英石、石英分离，粗选精矿进入精选区进一步提高金红石品位。非导体产品可进行二次扫选回收夹带的细粒金红石。

静电分选回路的控制要点是电压和极距的匹配。对于零点五到一点零毫米的粗粒级，电压宜设为三万伏、极距一百二十毫米。对于零点一五到零点五毫米的细粒级，电压设为二点二万到二点五万伏、极距八十毫米。电压过高会导致非导体矿物被电极吸引而发生误选，电压过低则导体矿物荷电不足、分选不彻底。

各回路的物料平衡与样品检测点

详细回路设计须明确各段的物料流量和走向。以处理量每小时一百吨原矿为基准，各回路的物料平衡估算如下：

筛分洗矿回路：原矿每小时一百吨，洗矿后筛下矿浆每小时九十五吨，筛上砾石每小时五吨排弃。

重选回路：螺旋粗选给矿每小时九十五吨，粗精矿每小时六到八吨，粗选尾矿每小时八十七到八十九吨。扫选给矿每小时八十七到八十九吨，扫选精矿每小时三到四吨返回粗选，最终尾矿每小时八十四到八十五吨。摇床给矿每小时九到十二吨，摇床精矿每小时四到六吨混合重砂，摇床中矿每小时二到三吨返回，摇床尾矿每小时二到三吨排弃。

干燥调质回路：混合重砂每小时四到六吨，干燥后物料每小时三点八到五点七吨，水分蒸发损失零点二到零点三吨。

磁选回路：干式给矿每小时三点八到五点七吨，弱磁精矿每小时一点五到二点五吨，中磁精矿每小时零点五到一点零吨，强磁精矿每小时零点二到零点五吨，磁选尾矿每小时二到三吨。

静电分选回路：磁选尾矿每小时二到三吨，金红石精矿每小时零点三到零点五吨，锆英石精矿每小时一点五到二点二吨，尾矿每小时零点二到零点三吨。

流程中须设置取样点，包括螺旋粗选尾矿、螺旋扫选尾矿、摇床尾矿、磁选各段尾矿和电选各产品出口。取样频率为每两小时一次，检测重矿物含量、主要元素品位和粒度组成，根据检测结果及时调整操作参数。

联合流程的优势与应用案例

重力磁选静电联合选矿流程的核心优势在于矿物的阶梯式分离。重选以最低成本丢弃百分之九十以上的脉石，将矿物种类多、性质复杂的原矿问题简化为重砂分组问题。磁选利用磁性差异实现矿物的首次分类，将混合重砂拆分为三个产品，使静电分选的给矿矿物种类大幅减少。静电分选在双组分或三组分体系中完成最终分离，分选效率高、产品纯度高。

江西省某河流重砂矿采用本联合流程设计，原矿含钛铁矿百分之三、锆英石百分之一点二、独居石百分之零点六、金红石百分之零点三、磁铁矿百分之零点五。选厂处理量每小时八十吨，采用筛分洗矿加螺旋溜槽一粗一扫加摇床精选加干燥加三级磁选加两段电选的流程结构。投产后钛精矿二氧化钛品位百分之四十九点二、回收率百分之九十点五，锆英石精矿二氧化锆品位百分之六十六点一、回收率百分之八十七点三，独居石精矿稀土氧化物总量百分之五十八点四、回收率百分之八十五点六。选厂综合电耗每吨原矿八点六千瓦时，水耗每吨原矿二点三立方米，作业率百分之九十以上。

设计中的常见问题与处理措施

重选回路中细泥积累影响分选效果。河流重砂矿中常含少量黏土矿物，洗矿不彻底时细泥进入螺旋溜槽和摇床，覆盖矿物表面降低分选效率。措施是在筛分洗矿段加强水力冲洗，增设脱泥斗或旋流器脱除小于零点零二毫米的细泥。

磁选回路中磁性产品互含偏高。钛铁矿和独居石的磁性区间有重叠，弱磁选时部分强磁性钛铁矿混入独居石精矿、中磁选时部分独居石未被充分回收而进入磁选尾矿。措施是在中磁选段前增设磁选预处理段，用零点四T中场强预先回收钛铁矿，再以零点七T回收独居石。

静电分选回路中矿物表面污染导致导电性改变。河流重砂矿物表面常覆盖铁质薄膜或黏土薄膜，影响其天然导电性。措施是电选前增加擦洗工序，采用擦洗机或磨矿机轻度擦洗矿物表面，再经脱泥和干燥后进入电选。

结论

河流重砂矿重力磁选静电联合选矿工艺流程采用三段分级、四种方法、五个回路的系统架构，实现了从原矿到各单品精矿的完整分离路径。重选回路负责粗选抛尾和预富集，磁选回路按磁性将混合重砂分组，静电分选回路完成非磁性矿物的最终分离。各回路之间通过中矿返回形成闭环，确保有用矿物不在任何作业中损失。

在流程设计实施中，分级筛分、水量平衡、取样检测和操作参数优化是四个关键控制点。只有将各段的设备配置、物料走向和控制参数全部纳入详细回路设计，才能保证联合选矿流程的稳定运行和优良指标。
