铬铁矿选矿厂如何提高Cr2O3回收率？

从80%到90%，这10个点到底丢在哪

很多铬铁矿选厂的生产报表上有一个扎心的数字：尾矿Cr₂O₃品位3-5%。按原矿品位12%计算，这意味着有25-40%的铬铁矿被丢进了尾矿库。

这些流失不是命中注定的。在云南、甘肃、新疆等地的多个选厂，通过系统性的工艺优化，成功将回收率从65-70%提升到80-85%，部分厂甚至突破了88%。

关键在于：你得知道丢在哪，才能知道怎么捡回来。

第一步：先做尾矿分析，找到流失的“重灾区”

不分析尾矿就谈提产，等于闭着眼睛开车。拿到尾矿样品后，做两件事：

1. 筛析分组

关键判断：

• 如果损失集中在+0.2mm粗粒级 → 重选设备跑粗

• 如果损失集中在-0.074mm细粒级 → 细粒回收能力不足

• 如果各粒级损失均匀 → 可能是解离度问题或操作参数整体偏差

2. 显微镜检查

取尾矿样在显微镜下观察：

• 连生体（铬铁矿与脉石连生）：说明磨矿细度不够

• 单体解离但未回收：说明分选设备或参数有问题

• 微细粒包裹体：属于不可解离损失，需要改变选别方法

江西德兴某选厂做尾矿分析时发现，-0.045mm粒级的Cr₂O₃品位高达7.2%，但这一粒级中80%的铬铁矿已经是单体解离。问题不是解离度，而是没有设备能有效回收这么细的颗粒。后来增加了高梯度磁选机，回收率提升了11个百分点。

第二大损失点：磨矿分级不合理

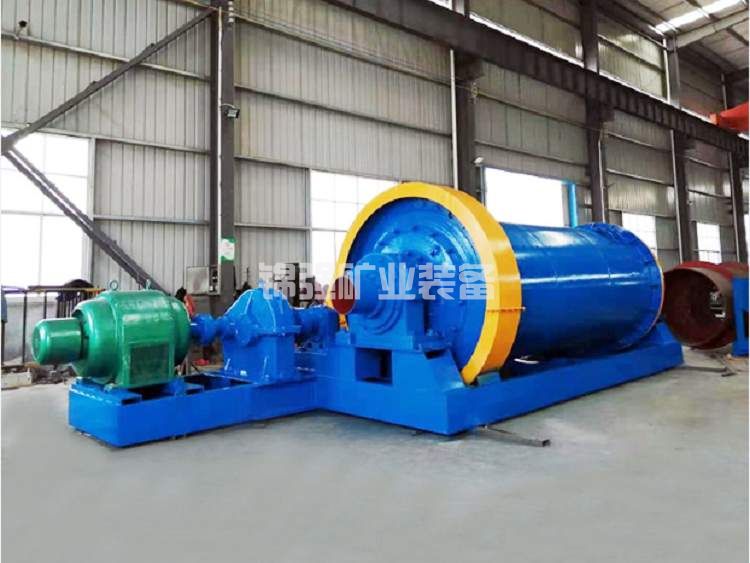

铬铁矿的嵌布粒度决定了磨矿细度。磨太粗，解离度不够；磨太细，过粉碎产生大量次生矿泥，矿泥会包裹矿物表面，降低重选和磁选效率。

正确做法：阶段磨矿、阶段选别

第一段磨矿：磨至-0.074mm占35-45%
→ 重选抛尾
→ 粗精矿再磨至-0.074mm占65-75%
→ 再选获得最终精矿

为什么要分阶段？

一个真实的对比数据：

阶段磨矿不仅提高了回收率，还降低了磨机能耗。因为只有粗精矿被再磨，而不是全部原矿都磨到很细。新疆哈密某选厂改造后磨机电耗下降18%，处理量提升12%。

第三大损失点：重选操作参数漂移

重选设备（跳汰机、摇床、螺旋溜槽）的操作参数会随着给矿性质变化而漂移。很多选厂一套参数用半年，矿变了参数没变，损失自然就大了。

跳汰机的优化要点

给矿浓度：控制在25-35%之间。浓度过高，床层太厚，分层不充分；浓度过低，水流速度过快，细粒铬铁矿容易被冲走。

冲程冲次：粗粒矿石用大冲程（15-25mm）、低冲次（200-250次/分钟）；细粒矿石用小冲程（8-15mm）、高冲次（280-350次/分钟）。

一个简单判断方法：观察跳汰机的精矿和尾矿颜色。精矿颜色偏深绿黑色（铬铁矿颜色），尾矿颜色偏灰白。如果尾矿中黑色颗粒明显，说明跑矿了，需要调整冲程或床石厚度。

摇床的优化要点

横向坡度：粗选0.8-1.2度，精选1.2-1.5度。坡度过大，矿浆流速快，细粒来不及沉降就跑了。

冲洗水：粗粒给矿水大、格水小；细粒给矿水小、格水大。

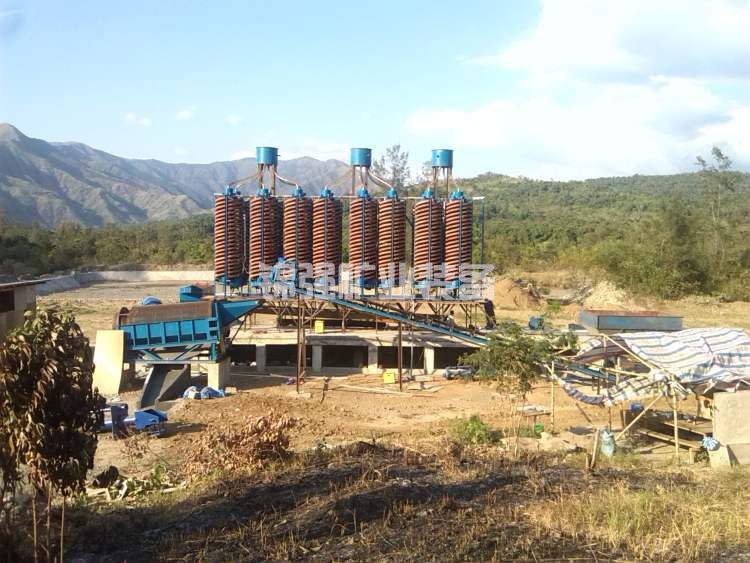

螺旋溜槽的优化要点

给矿浓度：30-45%为最佳区间。浓度低于25%，流速过快，回收率下降；浓度高于50%，分选层变厚，精矿品位下降。

截取器位置：精矿截取器的位置决定了精矿品位和回收率的平衡。往前推，品位高但回收率低；往后拉，回收率高但品位低。一般控制在距中心40-60mm范围内微调。

第四大损失点：细粒级没有有效回收

这是绝大多数选厂最大的损失源。重选设备对-0.074mm粒级的回收效率断崖式下降。

解决方案：增加细粒回收段

方案A：在重选流程末端增加高梯度磁选机
重选尾矿中的细粒部分浓缩至20-30%浓度，给入高梯度磁选机（磁场强度0.8-1.2T）。磁选对-0.074mm粒级的回收率可达60-75%。

方案B：使用离心选矿机
离心选矿机（如Falcon、Knelson类型）对细粒重矿物的回收能力远强于摇床。处理-0.1mm物料时，回收率可达70-85%。缺点是设备投资较高，单台处理量较小。

方案C：细粒级单独处理
将-0.074mm细泥单独分出，采用浮选或选择性絮凝工艺。适用于高价值铬铁矿，但工艺复杂，运行成本高。

西藏玉龙某选厂采用方案A，在原有两级螺旋溜槽后增加了两台高梯度磁选机处理-0.074mm物料。仅此一项改造，总回收率从67%提升到79%，年增产Cr₂O₃约3200吨。

第五大损失点：矿泥干扰

矿泥是指-0.01mm的微细颗粒。矿泥含量高时会产生以下问题：

• 覆盖在矿物表面，降低有效分选

• 增加矿浆粘度，影响沉降和过滤

• 堵塞磁选机的介质孔

解决思路：预先脱泥

在重选或磁选前增加脱泥作业。常用的脱泥设备：

关键：脱泥与回收兼顾

脱泥溢流中往往含有可回收的细粒铬铁矿。不要直接排走，应进入细粒回收系统。一个常见的做法是：脱泥溢流给入高梯度磁选机，磁选精矿再返回系统。

四川会理某选厂原矿含泥量高达18%。改造前直接给入摇床，摇床表面覆盖粘稠矿泥，分选效果极差，回收率不到50%。增加水力旋流器脱泥后，摇床给矿含泥量降至5%，摇床回收率提升到75%。同时旋流器溢流进入磁选机回收，又增加了8%的回收率。

第六大损失点：中矿返回不合理

很多选厂的中矿返回方式是“一股脑全回去”。这会导致两个问题：

• 中矿返回量过大，稀释给矿浓度

• 中矿中已经解离的矿物反复循环，造成过粉碎

优化方法：中矿单独处理

将中矿分为两类：

• 连生体中矿：返回磨机再磨

• 解离体中矿：进入单独的中矿选别系统

内蒙古白乃庙某选厂改造前，中矿直接返回跳汰机。由于中矿量大（占给矿20-25%），导致跳汰机给矿Cr₂O₃品位被稀释到6-8%，分选效率下降。改造后，中矿先经过螺旋溜槽预选，精矿进入球磨机再磨，尾矿进入磁选扫选。改造后回收率提升了9个百分点。

第七大损失点：给矿波动大

选矿厂的给矿品位和粒度不可能一直稳定。但分选设备的参数如果跟不上变化，损失就来了。

应对策略：在线监测+快速调整

实际案例： 安徽铜陵某选厂给矿Cr₂O₃品位在8-15%之间剧烈波动。原厂固定操作参数，低品位时回收率不足55%。后来建立了每2小时取样化验制度，根据品位变化调整摇床的截取器位置和冲洗水量。低品位时加大冲洗水、提前截取位置，高品位时相反。仅此一项管理优化，平均回收率从63%提升到74%。

第八大损失点：重选设备的床石和介质不合适

跳汰机使用的床石（人工床层）对分选效果影响巨大。床石密度和粒度选错了，细粒铬铁矿会直接穿透床层进入尾矿。

床石选择原则：

• 床石密度：3.8-4.2g/cm³（常用磁铁矿或重晶石）

• 床石粒度：为目标铬铁矿粒度的1.5-2倍

• 床层厚度：80-150mm，根据给矿粒度调整

定期检查：
床石需要每周检查一次。发现床石磨损变小、或被矿泥糊住，需要清理或更换。

第八大损失点：重选设备的床石和介质不合适（续）

螺旋溜槽的槽面状况

螺旋溜槽的槽面（橡胶或聚氨酯涂层）会随着使用时间磨损。磨损严重时，矿浆流动状态改变，分选效果下降。

判断方法：每周用手触摸槽面，感觉是否光滑、有无坑洼。有明显磨损痕迹的槽段需要更换或修补。一般使用12-18个月后建议整体更换。

摇床的床面条纹

摇床的床面条纹深度和方向直接影响矿物的行进路径。条纹磨损后，精矿带会变宽、变散，回收率下降。每3个月检查一次床面，磨损严重的及时更换。一副床面正常寿命约6-12个月，处理量越大更换越频繁。

第九大损失点：浓缩和脱水环节的细粒流失

很多选厂只关注分选环节，忽略了浓缩脱水中也有损失。浓缩机溢流和脱水筛筛下水中，往往含有可回收的细粒铬铁矿。

检查方法：

• 取浓缩机溢流水样沉淀，观察底部沉淀颜色

• 黑色沉淀多说明细粒铬铁矿超标

• 化验溢流水固体含量和Cr₂O₃品位

解决方案：

溢流中的细粒铬铁矿可进入细粒回收系统（如高梯度磁选机）二次回收。不要直接排入尾矿。

第十大损失点：管理层面的系统性问题

技术和设备的问题可以改造，管理的问题如果不解决，改完了还会再丢。

常见管理问题清单：

• 没有每班取样化验制度，操作调整靠经验

• 没有设备运行记录，出现问题说不清从哪天开始

• 没有备品备件计划，设备坏了等配件耽误生产

• 没有操作标准，不同班组的参数设置差异大

• 没有尾矿定期分析，损失变化被忽视

建立三项基础管理动作：

1. 每两小时取样一次：取给矿、精矿、尾矿样，化验Cr₂O₃品位。计算出当班回收率。低于目标值立即检查调整。

2. 每天尾矿筛析一次：尾矿做粒级筛分，找出损失集中的粒级。连续三天同一粒级损失偏高，说明对应的设备或参数有问题。

3. 每周工艺检查一次：检查重选床层、磁选介质、设备磨损、管路堵塞等情况。把问题消灭在萌芽状态。

甘肃金昌某选厂通过加强这三项管理，在没有增加任何新设备的情况下，回收率从71%提升到78%。负责人说：“不是设备不行，是不知道丢在哪。有了数据才知道从哪下手。”

回收率提升路线图

如果你不知道从哪里开始，按这个顺序走：

第一步（不花钱）：做尾矿分析
花一周时间，系统取样化验尾矿的粒级品位分布。搞清楚丢在哪一粒级、什么原因。

第二步（小投入）：调整操作参数
根据分析结果，调整跳汰、摇床、螺旋溜槽的操作参数。通常可以提升3-5个百分点。

第三步（中等投入）：增加细粒回收
如果细粒级（-0.074mm）损失超过40%，增加高梯度磁选机扫选。这是投入产出比最高的改造。

第四步（较大投入）：优化磨矿分级
如果解离度不足，改造磨矿分级流程，采用阶段磨矿。这一步投资较大，但回报确定性高。

第五步（持续）：管好日常
建立取样化验和设备检查制度。把管理水平提升上来，回收率就不会再掉下去。

回收率每提升5个百分点，按日处理500吨、原矿品位12%计算，年增收约200-300万元。记住：尾矿里丢的每一吨铬铁矿，都是已经花过成本磨出来、却没有卖出去的利润。
