砂锡矿选矿中细粒锡回收案例：离心机+摇床组合

你有没有遇到过这种情况：摇床上的粗粒锡石收得干干净净，可尾矿水里依然能看到细闪的锡光？拿手电一照，那些比头发丝还细的锡石颗粒，就那么眼睁睁地流走了。

云南某矿的选厂负责人就为这事头疼了好几年。他们的砂锡矿原矿品位不算低，可总回收率始终卡在72%上下。问题出在哪儿？出在-0.074mm那部分细粒锡石上。常规重选设备对这个粒级，真有点束手无策。

后来他们上了一套“离心机+摇床”的组合流程，细粒段回收率直接从35%飙到了62%，全厂总回收率涨了将近9个点。这个砂锡矿选矿中细粒锡回收案例：离心机+摇床组合，今天拆开来讲讲。

细粒锡石为什么难收

先搞明白一个物理问题。锡石的比重确实大，一般在6.8到7.1之间，比石英、长石这些脉石重多了。按道理说，重选应该很管用。可当颗粒细到一定程度，事情就变了。

颗粒越小，它的沉降速度就越慢。这里面有个斯托克斯定律在作怪——沉降速度跟颗粒直径的平方成正比。也就是说，0.074毫米的颗粒沉降速度，只有0.2毫米颗粒的十分之一出头。这么慢的沉降速度，在水流里根本来不及沉下去就被冲走了。

摇床也好，螺旋溜槽也好，这些传统重选设备对粗粒和中粒锡石效果很好，但对-0.074mm粒级，回收效率断崖式下降。不是因为设备不好，是物理极限摆在那里。你要在水流里把几微米到几十微米的锡石从轻矿物中分离出来，常规重力场给的力不够用了。

这个难题在砂锡矿选矿里特别突出。因为砂锡矿里的锡石本来就偏细——风化搬运过程中，粗粒锡石容易破碎，细粒占比往往不低。有些矿区-0.074mm粒级的锡石金属占有率能达到15%到20%。这部分收不回来，总回收率就永远上不了80%。

离心机和摇床，各有什么本事

要解决细粒锡回收，得先认识两个设备。

离心选矿机，它的核心原理是用离心力来“放大”重力。设备高速旋转时产生的离心力，可以达到重力的几十倍甚至上百倍。在这个强化重力场里，细粒锡石的“表现”就像粗粒锡石在普通重力场里一样，沉降速度快、分选效果好。离心选矿机对-0.074mm甚至-0.037mm的微细粒锡石，都能有效回收。

它的优点是处理细粒能力强、回收率高。缺点是不能一次性拿到高品位精矿，产出的粗精矿品位一般在几个百分点到十几百分点之间，需要进一步精选。

摇床就不一样了。摇床的分选精度很高，能把锡精矿品位做到50%以上。但它对给料粒级有要求——太细的跑得快、收不住，太粗的会堵塞床面。最适合摇床的粒级是0.5到0.074毫米。而且摇床的处理能力偏小，单台处理量只有几吨每小时。

你看出来了吧？离心机和摇床是天然的搭档。离心机擅长“广收”，把细粒锡石从大量尾矿里捞出来，产出粗精矿；摇床擅长“精收”，把粗精矿里的锡石提到高品位。一个负责量，一个负责质，谁也离不开谁。

那个云南项目的细粒回收困境

这个选厂在云南省某地，处理的是冲积型砂锡矿。原矿品位0.38%，处理量100吨/时。原有的流程是“筛分—跳汰—摇床”，对粗粒和中粒锡石回收效果不错，但细粒段基本没怎么管。

我拿到他们的尾矿筛析数据时，眉头皱了一下。尾矿品位0.115%，其中-0.074mm粒级占尾矿总量的22%，但这个粒级里的锡品位高达0.21%。换句话说，尾矿里损失的锡金属，有将近一半藏在细粒级里。而这些细粒锡石，在显微镜下看，绝大部分是单体解离的，完全具备回收条件。

业主自己也试过办法。他们把跳汰尾矿引到摇床上再扫一遍，结果摇床根本接不住——给料太细了，细粒锡石还没来得及沉降就被横向水流冲走了，回收率不到20%。后来又试了螺旋溜槽，稍微好一点，回收率也就30%出头，而且精矿品位只有2%左右，没法直接销售。

问题的症结很清楚：常规重选设备对细粒锡石的回收能力不够。需要一种能在强化重力场里工作的设备，先把细粒锡石富集起来，再用摇床提品位。

离心机加摇床，组合方案怎么设计

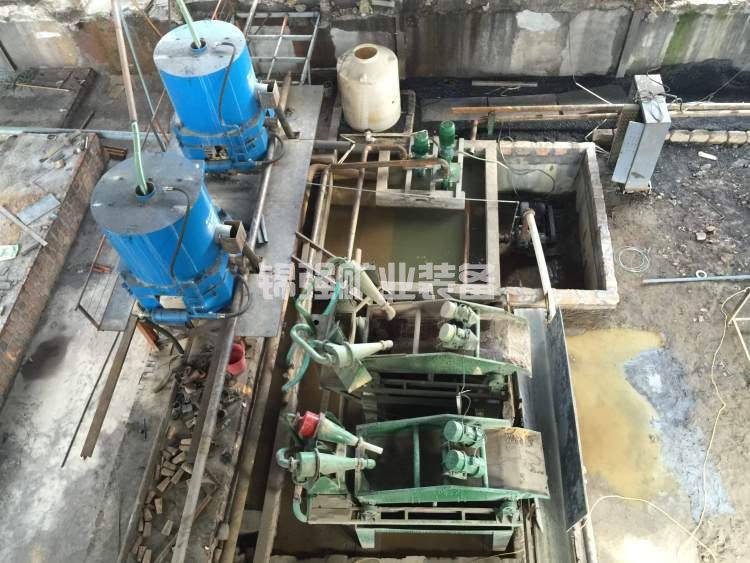

我给这个项目设计的方案，没有动原有的粗中粒流程，只是在细粒段加了一条独立的回收线。

原来的跳汰尾矿和摇床尾矿，里面含有大量细粒锡石。这部分物料之前是直接排走的，现在先把它们汇集起来，用一台水力旋流器进行“分级脱泥”。旋流器的溢流（-0.020mm）含泥量太高、锡石太少，直接排到尾矿坝。底流（0.020到0.5毫米）就是我们要回收的对象。

底流物料进入离心选矿机。选的是间歇排矿式离心机，工作周期是3分钟——给料2分40秒，然后打开排矿口把精矿冲出来，整个过程自动控制。离心机选出来的粗精矿，锡品位大概在4%到7%之间，产率不到1%，但回收率能做到50%以上。

粗精矿进入一台小型摇床进行精选。因为粗精矿的粒度已经集中在0.02到0.5毫米之间，而且没有太多细泥干扰，摇床的表现非常好。一次精选就能拿到45%到52%的锡精矿，尾矿品位可以控制在0.3%以下。摇床的中矿返回离心机再选，形成一个闭路循环。

这套组合加进去之后，整个细粒段的总回收率达到了62%。加上原有的粗中粒段回收率78%，全厂综合回收率从原来的72%提高到了80.5%。

实际运行数据说话

这个项目投产运行了半年，我拿到了几个关键数据的平均值：

• 细粒段给料品位：0.19% Sn

• 给料量：约22吨/时（干矿）

• 离心机精矿品位：5.8% Sn

• 离心机尾矿品位：0.072% Sn

• 离心机作业回收率：62%

• 摇床精矿品位：48.3% Sn

• 摇床尾矿品位：0.28% Sn

• 摇床作业回收率：87%

• 细粒段综合回收率：54%（考虑摇床尾矿损失后）

你可能注意到了，细粒段综合回收率54%低于离心机作业回收率62%。这是因为摇床的尾矿里还有一部分锡石没有收干净。这个项目后来把摇床尾矿返回前面的旋流器再处理，细粒段综合回收率又提了3个点，达到57%。

业主算过一笔账。这套离心机+摇床组合的投资，包括设备、安装、管路改造，一共花了不到80万。增加的运行成本主要是离心机的电费和摇床的维护，每吨原矿大约多花1.8元。而每年多回收的锡金属折合约35吨，按当时锡价16万/吨算，新增产值560万。投资回收期不到两个月。

常见误解，我想说几句

说到细粒锡回收，行业内有一些说法我不太认同。

误解一：“细粒锡石没法回收，放弃了算了。” 很多老选厂的人跟我这么说。我告诉他们，不是没法回收，是你没用对设备。离心机、离心跳汰机、悬振选矿机这些设备，专门为细粒重矿物设计的，效果远好于传统设备。放弃细粒段，等于放弃10到20个点的潜在回收率。

误解二：“离心机操作太复杂，现场工人搞不定。” 早期的一些离心机确实需要人工调节很多参数，现在的设备基本都是PLC自动控制，设定好程序后一键启动。那个云南项目的操作工，初中文化，培训两天就能独立操作。离心机的排矿周期、冲洗时间都是自动的，工人只需要每班取一次样看看指标就行。

误解三：“离心机+摇床太贵，小矿用不起。” 这个云南项目的总投资80万，对于日处理2400吨的选厂来说，每吨处理量的投资只有300多块钱。相比之下，多收的锡金属价值是投资的好几倍。这不是成本，是投资。

误解四：“摇床已经过时了，应该全部用离心机。” 摇床在精选环节的位置，目前还没有设备能完全替代。离心机拿不到高品位精矿，这是由它的分选原理决定的——强化重力场虽然回收率高，但富集比有限。离心机粗选、摇床精选，这套组合几十年来没被淘汰，不是偶然。

还有几个细节值得说

那个云南项目在运行中，还摸索出了一些经验。

给料浓度的控制很关键。 离心机对给料浓度比较敏感，最佳范围在15%到25%之间。浓度太低，处理量上不去；浓度太高，矿浆流动性差，分选效果下降。他们专门在离心机前面加了一个浓密桶，用自动阀门控制给料浓度，效果很好。

摇床的冲程冲次要调对。 细粒物料用摇床，冲程要小、冲次要快。很多操作工习惯按处理粗粒的方法来调，结果细粒锡石全跑走了。这个项目专门给摇床的操作做了卡片，把不同粒级对应的冲程冲次标清楚，工人照着调就行。

离心机的排矿周期要根据给矿品位调整。 品位高的时候可以缩短排矿周期，减少精矿流失；品位低的时候适当延长周期，提高精矿品位。这个参数在自动程序里可以设置，一般每班根据化验结果微调一次就够了。

这个组合适合你的矿吗

说了这么多，你可能会问：我的矿适不适合上用离心机加摇床？

我判断的标准有三条。第一，你的尾矿或者跳汰尾矿里，-0.074mm粒级的锡品位是不是明显高于总尾矿品位？如果是，说明细粒锡石在损失。第二，这部分细粒锡石的单体解离度够不够？拿显微镜或者做重液分离看一看，如果大部分已经是单体，那就值得收。第三，你的细粒物料量有多大？如果每天只有几十吨，用一台小离心机加一台6S摇床就够了；如果几百吨，可能要多配几台。

说白了，只要细粒级里还有锡，而且是以单体形式存在的，离心机加摇床这套组合大概率能帮你把回收率往上提一截。

那家云南选厂的负责人后来跟我说了一句话，我印象很深：“以前看着尾矿水里闪闪发亮的锡石，心里直滴血。现在好了，总算把它们‘请’回来了。”

选矿这个行当，很多时候不是技术不够，是咱们对细粒级的重视不够。一粒锡石再小，也是钱。聚少成多，一年下来可能就是几百万的差别。

不确定你的尾矿里细粒锡石损失有多大？把尾矿筛析数据发过来，我帮你看看该配什么样的离心机和摇床组合。也可以获取一套详细的细粒锡回收技术方案，里面有设备参数、流程设计和投资回收测算。
