黑钨矿石英脉处理交钥匙工厂如何提升效率？

先说三个重点

黑钨矿石英脉处理交钥匙工厂提升效率的核心，不在单台设备，在碎磨、分级、重选三个环节的粒度匹配。磨矿粒度控制住过粉碎，分级效率保证给料匹配，粗精矿精选把伴生矿物分离掉。这三步走对了，回收率提升五到十个百分点是可以做到的。

效率丢在哪，先找准位置

很多选厂看效率，只盯着最后一道精选作业，觉得是摇床没调好。说实话，黑钨矿石英脉处理的效率损失，大头在磨矿分级回路里就发生了。

黑钨矿性脆，莫氏硬度4.5到5.5。石英硬度7，磨矿过程中不容易磨细。这个硬度差异导致磨矿产品中，黑钨矿先泥化，石英还留在粗粒级。细泥部分的钨品位往往比粗粒部分高，但细泥恰恰是重选回收不了的部分。离心选矿机对小于0.02毫米的物料回收能力有限，摇床的处理下限也在0.02毫米左右。

还有一个容易被忽略的点，螺旋分级机的返砂夹细。返砂中夹带的细粒级黑钨矿重新进入球磨机，被反复研磨，过粉碎程度进一步加剧。这个恶性循环不打断，磨矿细度越调越细，回收率反而越调越低。

某变质砂岩石英细脉带钨矿的试验数据可以参考。原矿WO₃品位0.15%左右，黑钨矿占钨总量的96%以上，采用先重后浮流程，获得钨精矿WO₃品位48.88%、回收率72.315%的指标。这个案例中碎磨环节控制得当，重选在粗粒级就把大部分钨回收了，细泥量少，后续浮选负担轻。

碎磨环节怎么提效

碎磨环节的核心思路是多碎少磨。破碎段数增加，入磨粒度减小，球磨机的负担就轻，过粉碎程度也低。

粗碎用颚式破碎机。中细碎用圆锥破碎机。高压辊磨机在细碎环节的应用在增加，出来的产品微裂纹多，邦德功指数降低，后续球磨机能耗下降，过粉碎程度也轻。黑钨矿性脆，过粉碎风险大，高压辊磨机在这个环节的优势明显。

磨矿分级回路，高频细筛替代螺旋分级机是明确的方向。高频细筛分级效率高，返砂夹细少，能有效降低过粉碎。有专利数据显示，这个替换能提高钨矿物回收率2到5个百分点。叠层高频细筛在处理量上也有优势，占地小，适合老选厂改造。

磨矿介质的选择也有讲究。球磨机用橡胶衬板替代锰钢衬板，除了降噪，还能减少铁质污染，对后续浮选作业有好处。钢球级配要根据入磨粒度和目标磨矿细度来定，大球多了过粉碎，小球多了处理量下降。

磨矿细度不是越细越好，刚好解离就行。黑钨矿石英脉的磨矿目标粒度，要看工艺矿物学给出的嵌布粒度。嵌布粒度粗的，磨到0.5到2毫米就能解离。嵌布粒度细的，可能要磨到0.074毫米以下。

分级环节怎么提效

分级效率决定了重选回收率的上限。

磨矿产品要按粒度分级，不同粒级进不同的重选设备。分级的目标粒度通常在0.5到2毫米之间。大于这个范围的粗粒级进跳汰机，小于这个范围的细粒级进螺旋溜槽、离心选矿机或摇床。这个分界点不是固定的，要看黑钨矿的嵌布粒度和解离程度。

分级效率不高，粗粒级里夹带细泥，跳汰机床层透水性变差，分选效果下降。细粒级里混入粗粒，离心选矿机的流膜不稳定，回收率也受影响。

高频细筛在分级环节有优势。分级效率比螺旋分级机高，返砂夹细少。筛网孔径的选择要配合工艺矿物学数据。孔径大了，细粒级没分出去。孔径小了，处理量上不去，筛网磨损也快。实际操作中，先按工艺矿物学给出的解离粒度选筛网，再根据运行数据微调。

跳汰机的给料最好先经过筛分，缩小入料粒度范围。给料粒度范围宽了，冲程冲次不好定，分选效率一定受影响。离心选矿机的给料浓度控制在百分之十五到二十五之间比较常见，浓度高了流膜厚，分选精度下降。

重选环节怎么提效

重选设备的配置，核心逻辑是不同粒级用不同设备。

锯齿波跳汰机负责粗粒级分选，处理量2到8吨每小时，对给料波动适应性好。适合处理磨矿后0.5毫米以上的粗粒级。冲程冲次需要根据给料粒度调整，冲程冲次大了，细粒黑钨矿被水流带走，回收率下降。冲程冲次小了，床层松散不够，粗粒脉石排不出去，精矿品位上不去。

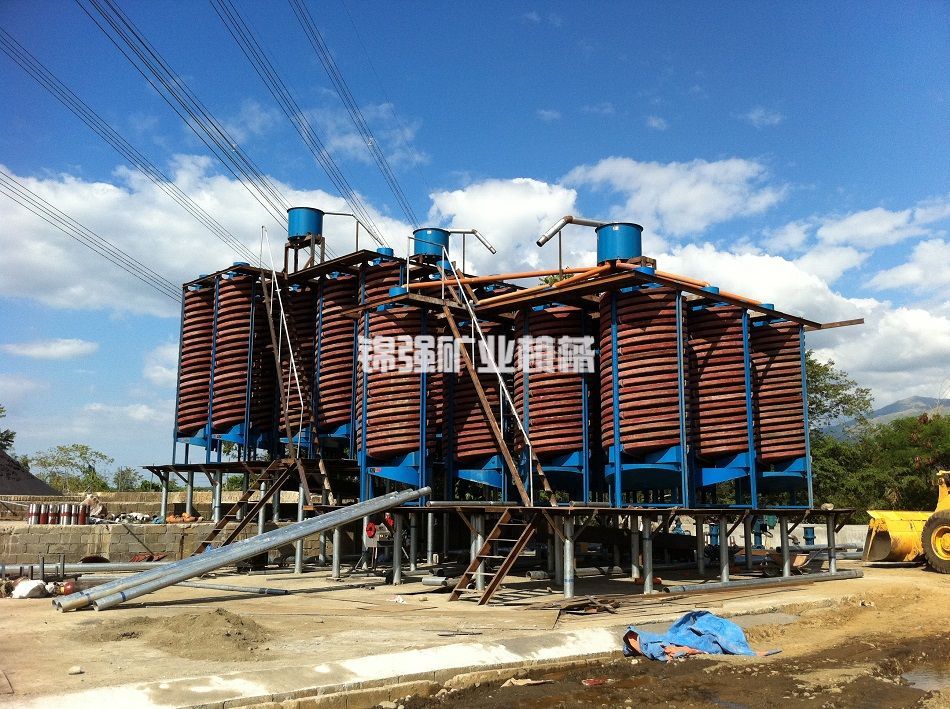

螺旋溜槽适合0.5到2毫米的中细粒级。处理量大，占地小，没有运动部件，维护成本低。缺点是富集比不高，粗精矿品位偏低，需要后续精选。

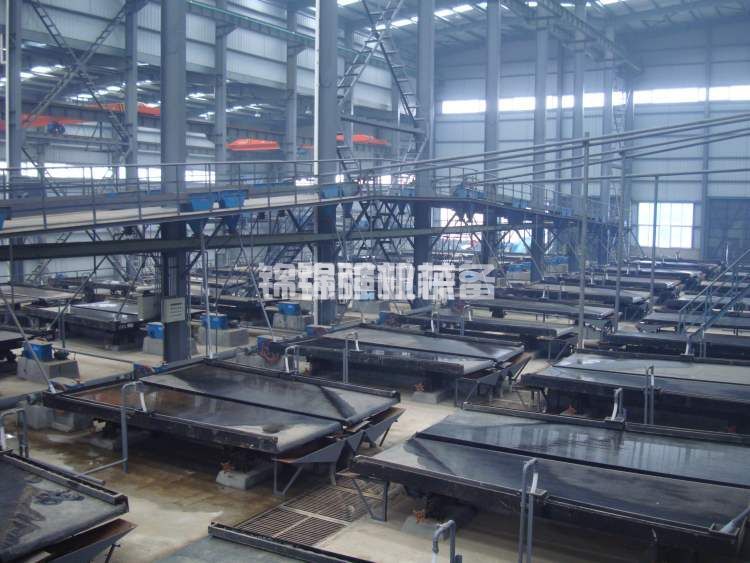

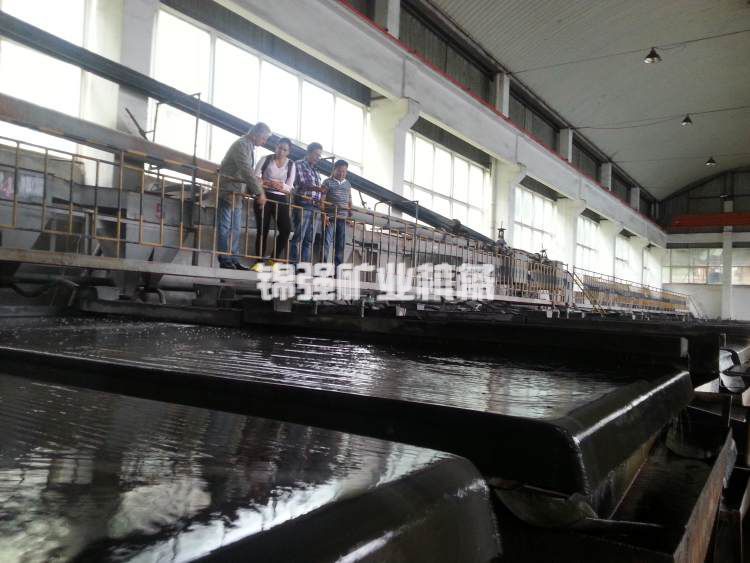

摇床是精选环节的主力设备。新型摇振选矿机处理粒度下限能到0.02毫米，对0.05到0.5毫米粒级效果最佳，精矿品位提升幅度在20%到35%之间。摇床的冲程冲次和横向坡度需要根据给料粒度随时调，固定参数运行是回收率损失的一个常见原因。床面类型也影响分选效果，粗砂床面适合0.5毫米以上的给料，细砂床面适合0.5毫米以下的给料。

离心选矿机处理细粒级物料，转速600到1200转每分钟可调，对0.02到0.05毫米粒级的回收效果比摇床好。适合回收跳汰和螺旋溜槽尾矿中的微细粒黑钨矿。给料浓度控制在百分之十五到二十五之间比较常见，浓度高了流膜厚，分选精度下降。

悬振锥面选矿机在黑钨矿细泥回收中也有应用，处理粒度下限比传统摇床低，占地小，适合处理离心选矿机的尾矿。

交钥匙工厂怎么把效率落地

交钥匙工厂的含义是，从设计到投产，一个责任主体兜到底。效率提升的逻辑，不在单台设备，在流程配置和运行参数的匹配。

工艺矿物学研究。钨的赋存状态、嵌布粒度、脉石种类，这三个数据决定了碎磨目标粒度和分选流程。没有这份数据，设备选型就是拍脑袋。

工艺流程设计。根据工艺矿物学数据，确定破碎段数、磨矿细度、重选设备组合、细泥回收方案、尾矿处理方式。流程设计要留调整余地，黑钨矿石英脉的矿石性质在开采过程中可能会有变化。

设备选型与采购。按工艺要求选设备，不是按厂家样本选。跳汰机的处理量、离心选矿机的转速范围、摇床的冲程冲次，这些参数要和矿石性质匹配。

施工与安装。设备基础、管路连接、电气控制，按设备厂家的要求来。

调试与达标达产。联动调试阶段根据实际运行数据调整设备参数和药剂制度，直到回收率和精矿品位达到合同约定。这个过程需要时间，给料性质波动、药剂制度调整、设备参数优化，都需要运行数据积累。

环保配套。废水处理、粉尘治理、噪声控制，在设计阶段就纳入。选矿废水的回用率上去以后，新水补水量下来，药剂残留反而能少带走一部分有用矿物。浮选废水通过混凝、氧化、吸附组合工艺，出水COD可降到30到40毫克每升，重金属去除率超过90%，回用率最高到80%。

细泥回收怎么补

黑钨矿石英脉磨矿过程中产生的细泥，含有微细粒黑钨矿，重选回收不了，需要浮选补充。

黑钨矿的浮选需要活化剂，硝酸铅是常用选择。碳酸钠调pH到8左右，水玻璃抑制脉石，这套组合在黑白钨混合浮选中比较常见。水玻璃的模数和用量需要根据脉石种类调整，模数低了抑制效果不够，模数高了钨矿物也受抑制。

江西某铜矿浮选尾矿中钨品位只有0.057%，试验采用开路脱硫、钨粗选抛尾、粗精矿精扫选、三次精选、浓缩加温、多次精选的流程，最终拿到钨精矿品位19.01%、回收率41.10%。品位不高是因为原矿品位极低，但41%的回收率说明流程对了，低品位细泥也有回收价值。

加温精选的温度控制是关键。温度不够，捕收剂在脉石表面的解吸不彻底，精选效果差。温度过高，能耗上去了，药剂也可能分解。实际生产中，加温温度控制在80到90摄氏度比较常见。

常见问题

问：黑钨矿石英脉需要磨到多细

看工艺矿物学给出的嵌布粒度。嵌布粒度粗的，磨到0.5到2毫米就能解离。嵌布粒度细的，可能要磨到0.074毫米以下。原则是刚好解离就行，不要过磨。

问：交钥匙工厂比分开招标贵多少

贵不贵要看怎么算。交钥匙的合同价通常比设备采购加设计加施工的总和高一些，但责任边界清晰，投产以后指标不达标的风险由总承包方承担。对黑钨矿石英脉这种对流程匹配度敏感的矿石来说，这个风险溢价是值得的。

问：黑钨矿石英脉一定要上浮选吗

不一定。如果黑钨矿嵌布粒度粗，重选就能拿到合格精矿，浮选可以不用。但如果矿石中含硫化矿或者钨矿物嵌布细，浮选作为辅助回收手段就有必要。

问：分级粒度定在多少合适

没有固定数字。看工艺矿物学给出的黑钨矿解离粒度。解离粒度粗，分级点可以往上提。解离粒度细，分级点要往下调。先做工艺矿物学，再定分级粒度。

问：设备选型之前需要做什么准备

先做工艺矿物学。钨的赋存状态、嵌布粒度、脉石种类，还有含泥率和粒度分布，这些数据决定了碎磨、分级、重选的设备配置。凭经验拍脑袋选设备，在黑钨矿这个领域，翻车概率不低。

如果你手上有具体的矿石样品，最稳妥的办法是先把工艺矿物学做清楚，再谈设备配置和交钥匙方案。
