锆矿处理厂设计与布局：从工艺配管到车间总图的完整指南

锆矿处理厂的设计与布局决定了项目投资、运营成本和未来改造空间。工艺设计侧重流程走向、设备选型和参数匹配，布局设计关注车间分区、物料流向和检修通道。本文从总图运输、工艺配管、设备布置、土建条件到公用工程，系统拆解一个年产3万吨锆精矿的现代化工厂如何设计，并提供可复用的布局模板。

一、设计与布局的核心逻辑

走进一个设计不良的锆矿处理厂，你会看到：干燥机到磁选机的皮带爬坡太陡，物料打滑；磁选机到电选机的高差不足，中间需要两台提升机串联；精矿包装车间在厂区最深处，运输车辆需要穿过整个生产区。这些问题不是在施工阶段产生的，而是在设计阶段埋下的。

锆矿处理厂的设计与布局遵循三条核心逻辑：

物料不回头。从原矿进厂到精矿出厂，物料应该单向流动，避免交叉和倒运。每增加一次转运，就增加一次扬尘、一次能耗、一次故障点。

重力优先利用。干燥后的物料应尽可能利用高差自流，减少气力输送和皮带提升。每节省一台提升机，年省电费约5-8万元，减少一个堵料点。

检修通道先行。设备布置时留出足够的操作和检修空间，避免设备装好后发现电机无法拆卸、皮带无法更换。检修通道宽度不应小于1.2米，主要通道不小于2米。

一个好的设计布局，能让选厂的操作人员从12人减到6人，年电耗降低15%，设备故障率下降40%。

二、总图运输设计要点

总图设计是确定各功能区在厂区内的相对位置。锆矿处理厂主要包含以下区域：原矿堆场、主厂房、精矿库、尾矿堆场、药剂库、配电室、控制室、维修车间、办公生活区。

总图布置的四个原则：

风向与敏感区的关系。办公生活区应布置在主导风向的上风侧，原矿堆场和主厂房在下风侧。如果当地主导风向为东南风，办公区放在西北角，原矿堆场放在东南角。

运输距离最短。原矿从地磅到堆场的距离不超过50米，精矿从包装车间到出厂地磅的距离不超过100米。厂内道路形成环线，避免车辆调头。

消防与安全通道。主厂房周边设置环形消防通道，转弯半径不小于9米。控制室和配电室应布置在爆炸危险区之外，与主厂房间距不小于15米。

预留发展用地。在主厂房一侧或端头预留至少20米×20米的空地，用于未来增加设备或技术改造。紫金山某选厂因为没有预留，后来想增加一台磁选机，被迫拆了半面墙。

典型总图尺寸参考（年产3万吨锆精矿规模）：

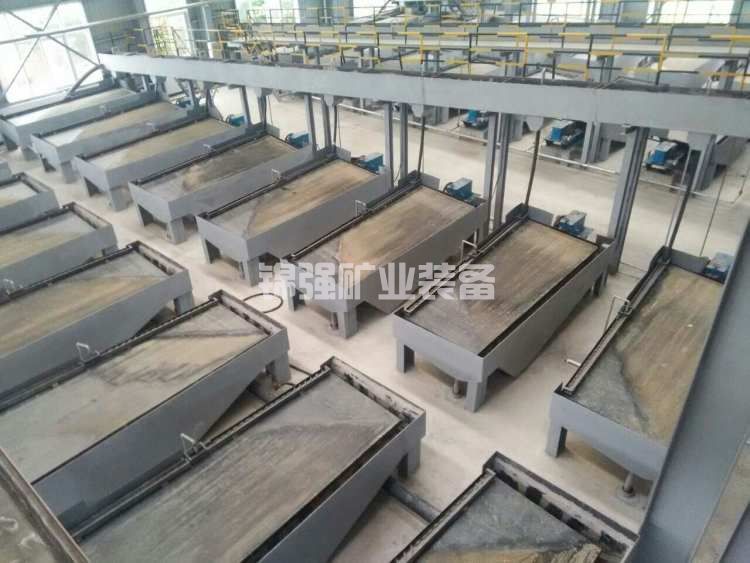

三、主厂房内部工艺布局

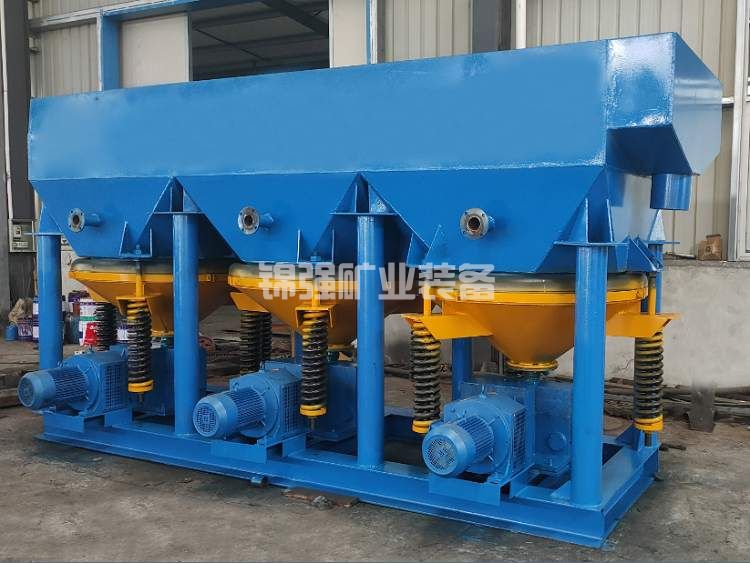

主厂房是锆矿处理厂的核心，内部布局按工艺顺序划分为六个区域：给料与干燥区、筛分区、磁选区、电选区、精矿包装区、集中控制室。

区域一 给料与干燥区

布置在主厂房一端，通常设在二层平台。原矿通过斗式提升机从地面提升至二层，进入振动给料机料斗。给料机下方连接回转干燥机。干燥机筒体倾斜布置，进料端高于出料端，高差约1.5米。干燥机下方设置集灰斗，收集粗颗粒粉尘，通过螺旋输送机返回给料。

区域二 筛分区

紧邻干燥机出料口，布置直线振动筛。筛上物（+0.5mm）通过溜槽返回破碎机或直接排出，筛下物进入下一工序。筛分区需要足够高度，一般筛面距下层平台不小于2米，便于更换筛网。

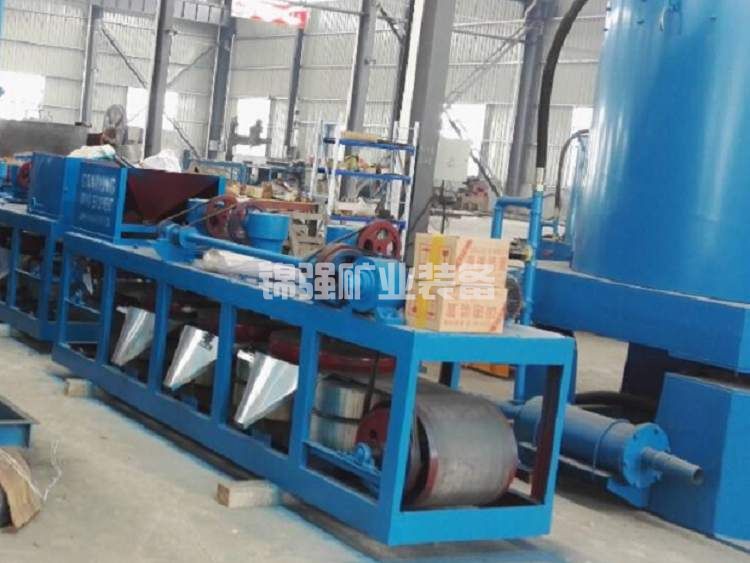

区域三 磁选区

包括弱磁、中磁、强磁三组设备。磁选机布置在同一层平台，形成串联线。设备间距不小于1.8米，方便调整场强调节器和清理介质板。强磁选机需要配置反冲洗水管道和排污地沟，地面做防水处理并设集水坑。

区域四 电选区

电选机通常布置在磁选区的下一层，利用高差自流给料。电选机需要独立的操作平台，周边1米范围内不得有金属构件接地干扰。辊筒上方设置吸尘罩，连接除尘管道。每台电选机后方预留0.8米空间，用于更换辊筒和电极。

区域五 精矿包装区

位于主厂房末端，布置自动包装机和吨袋输送带。包装区地面标高与室外道路齐平，便于叉车进出。包装机上方设置料仓，容量不少于10吨，保证连续包装。包装区独立隔断，减少粉尘扩散。

区域六 集中控制室

设在主厂房二层或三层，面向生产区的大面积观察窗。控制室内布置PLC柜、操作员站、大屏显示器。与控制室外墙的物理隔离，避免噪音干扰。控制室下方不得布置振动大的设备。

主厂房剖面布置建议（三层结构）：

第三层（标高+9.0m）：料仓、给料机、除尘管道、控制室
第二层（标高+5.5m）：干燥机、筛分机、磁选机、电选机操作面
第一层（标高±0.0m）：风机、泵类、包装机、皮带机尾轮、检修通道
地坑（标高-2.0m）：斗式提升机下轮、螺旋输送机、集水坑

四、工艺配管设计

配管设计直接影响物料输送顺畅度和车间整洁度。锆矿处理厂主要管线包括：物料溜槽、风管、水管、压缩空气管、药剂管、电缆桥架。

物料溜槽设计

从筛分机到磁选机、磁选机到电选机的物料输送，优先采用溜槽。溜槽倾角不小于60度（对于干燥物料），内衬耐磨陶瓷或聚氨酯板。溜槽断面为矩形或U形，宽度为最大粒度的5倍。溜槽转弯处设检查门，方便清理堵料。溜槽连接处采用法兰+密封垫，防止粉尘外逸。

风管设计

除尘风管主管道风速控制在16-20m/s，支管10-14m/s。风管走向应尽量减少弯头，每个弯头相当于增加10-15米直管阻力。水平风管设置清灰口，间距不大于6米。风管穿墙处设柔性接头，防止振动传递。

水管设计

生产水管主管径DN100，支管DN50-DN80，材质为镀锌钢管或UPVC。循环水管线埋地敷设，埋深不小于0.8米（防冻区需1.2米）。水管走向应有3‰的坡度，最低点设排水阀。

压缩空气管

主管径DN50，支管DN25，材质为无缝钢管。管道走向宜沿墙或柱敷设，每间隔10米设一个取气点（带快速接头）。压缩空气主管末端设自动排水器。

电缆桥架

动力电缆和控制电缆分开敷设，间距不小于300mm。桥架距地面高度2.5米以上，主桥架宽度400-600mm。桥架穿过防火分区时做防火封堵。

金句：工艺配管不是画几条线就完事，而是要考虑一个工人拿着扳手能不能拧到法兰螺栓。设计时多留一寸，施工时少骂一句。

五、设备布置的尺寸规范

合理的设备间距和操作空间，是保证日常操作和检修便利的基础。以下为主要设备的布置尺寸建议：

回转干燥机

筒体中心距墙面不小于2.5米，便于更换滚圈和托轮。进出料端各留3米空间，用于安装密封和检修。干燥机上方留出吊装空间，对应位置设吊装环。

振动筛

四周留1.5米通道，筛面上方留2米高度更换筛网。振动筛基础与厂房结构脱开，采用减振弹簧或橡胶垫。

高梯度磁选机

正面操作面宽度不小于2米，用于清洗介质板和更换磁介质。侧面留1.2米通道，连接控制柜。磁选机下方设集水槽，排向地沟。

高压电选机

设备间距不小于1.8米，高压控制柜与主机间距不小于1.5米。辊筒正前方留2米操作空间，用于调节电极和清理辊筒。电选机上方设吊车梁，覆盖所有电选机安装位置。

陶瓷过滤机

清洗面一侧留2.5米空间，用于取出滤板。过滤机上方设2吨手拉葫芦轨道，覆盖滤板更换位置。

斗式提升机

机头处留2米高度，用于更换链轮和皮带。机坑深度不小于2米，坑内设排水和照明。机筒侧面每隔3米设一个检修门。

设备布置尺寸速查表

六、土建与结构条件

主厂房结构形式：钢框架或钢筋混凝土框架。处理能力大的项目推荐钢框架，施工速度快，便于改造。年处理50万吨以上项目可采用钢筋混凝土，整体刚度好，振动小。

柱网尺寸：横向柱距6-8米，纵向柱距6-9米。主厂房跨度15-21米。梁底净高：一层4.5-5.0米，二层4.0-4.5米，三层3.5-4.0米。

楼面活荷载：

干燥机区域 10-15kN/㎡
磁选机区域 5-8kN/㎡
电选机区域 4-6kN/㎡
包装区域 5-7kN/㎡
一般通道 3-4kN/㎡

屋面荷载：考虑当地雪荷载和风荷载，屋面设检修马道。

地坪要求：主厂房地面采用C30混凝土，厚度200mm，配双向φ10@200钢筋。磁选机和电选机区域做自流平环氧地坪，耐腐蚀、易清洁。地坑底板厚度不小于300mm，侧墙250mm，内壁涂防水砂浆。

门窗设计：主厂房大门尺寸不小于4m×4m，满足设备运输车辆进出。窗户采用双层中空玻璃，减少噪音和热量散失。控制室和配电室设防火门，向外开启。

七、公用工程设计

供电系统

设专用变压器，容量按设备总装机的1.2-1.5倍选择。年产3万吨规模的项目，总装机约400kW，变压器选630kVA。配电方式采用放射式，重要设备（除尘风机、循环水泵）设双回路供电。电选机高压部分单独设置隔离变压器，与低压系统分开接地。

给排水系统

生产用水量约0.5-0.8吨/吨原矿，循环水利用率不低于85%。设循环水池有效容积200-300立方米，配置2台循环水泵（一用一备）。废水排入厂区污水处理站，处理达标后回用或排放。

压缩空气系统

设螺杆空压机2台（一用一备），排气量3-5m³/min，压力0.7MPa。储气罐容积1.5-2.0m³，配备冷干机和三级过滤器。压缩空气主管道沿柱敷设，接至每个用气点。

通风与空调

干燥区和磁选区设机械排风，换气次数6-8次/小时。控制室和配电室设分体空调，室温控制在18-25℃。电选机区域夏季温度过高时，设局部送风降温。

照明系统

生产区照度200-300Lux，检修区500Lux，控制室500Lux。灯具采用LED防爆型（干燥区防爆等级Ex dⅡB T4）。疏散指示灯和安全出口标志按规范设置。

八、设计审查清单

在施工图完成后，建议组织以下专业人员逐项审查：

工艺专业

流程是否完整，每个物料走向是否正确
设备参数是否匹配，处理能力有无瓶颈
取样点是否设置，便于生产控制
检修通道和吊装点是否足够

土建专业

基础荷载是否与实际设备重量匹配
预留孔洞位置尺寸是否与设备图一致
抗震设防是否满足当地要求
排水坡度是否合理

电气专业

电缆桥架是否与工艺管道干涉
接地系统是否满足电选机要求
控制信号线是否与动力线分开敷设
应急电源是否覆盖关键设备

给排水专业

循环水系统是否满足高峰用量
排水地沟是否连通所有废水点
消防水量和水压是否达标
防冻措施是否到位（北方项目）

环保与安全

除尘系统风量是否覆盖所有产尘点
放射性防护分区是否明确
应急洗眼器和淋浴器是否设置
安全标志是否齐全

九、总结

锆矿处理厂的设计与布局是一个系统化、多专业协同的工作。好的设计体现在三个层面：

工艺层面，物料流向清晰、参数匹配、回收率有保证。布局层面，分区合理、物流顺畅、检修方便。细节层面，尺寸准确、预留充足、使用人性化。

设计阶段每多花一周时间优化布局，施工阶段就能少一个月返工，投产之后能少三年抱怨。记住三个数字：

设备间距按规范留足，检修通道不小于1.2米
高差利用最大化，每省一台提升机年省5万元
主厂房柱网6×6米起步，留出改造灵活性

如果你的锆矿项目正在设计阶段，建议按照本文提供的清单逐项核对。一个好的布局图，应该是操作工人愿意待、检修工人不骂人、老板看了觉得值的设计。
