金矿水力旋流器应用

30秒速读

• 水力旋流器替代螺旋分级机，日处理2000吨金矿选厂，设备投资比螺旋分级机少20%-40%，土建费用省一半以上

• 吨矿运营成本约1-3元（含电耗和磨损维护），比螺旋分级机省人工和维修费，旋流器机组比分级机吨矿省约1-2元

• 分级效率最高可达80%-90%，比螺旋分级机高15-30个百分点，溢流细度均匀，底流中合格粒级减少5-10%

• 排山楼金矿改造后处理能力提升13.4%（1750吨/天→1985吨/天），山东某金矿年增效益超1300万元

• 日处理1000吨以上大型选厂优先选旋流器，占地面积只有分级机的1/3-1/5，大型扩建必选项

一个2000吨/天的大型金矿，用3米双螺旋分级机，故障多、占地大、分级效率低，底流中有大量已解离的金粒返回球磨机再磨。矿浆里的金被反复研磨，时间浪费了，金也磨细了。换几台水力旋流器，设备投资少了，维修停了，处理量上去了——而且回收率还往上走了一个台阶。2026年了，选厂分级设备还在用螺旋机，每一个月损失的产能，都够你买好几台新旋流器。

第一笔账：总投入

算一笔账：FX-250水力旋流器单台1.5-2万元，日处理2000吨选厂配4-6台旋流器组，设备投资10-20万，全厂磨矿分级系统投资300-800万。用旋流器比螺旋分级机设备少投15万，占地省25平方米

水力旋流器没有运动部件，结构简单，重量轻，运输方便，设备费用低，占地面积小，基建费用少。

以下是旋流器与螺旋分级机的直接对比（基于某金矿设计院实际方案比较）：

某金矿选厂设计方案对比显示，水力旋流器方案设备价格比螺旋分级机少15万元，占地面积节省25平方米。旋流器在磨矿回路中方便配置尼尔森选矿机，这是螺旋分级机无法比拟的优势。

不同规格主流型号及参考价格：

ADX250干排浓缩旋流器组市场价格约1.68万元/台（5台起可优惠至1.45万元/台）。旋流器规格从Ф50到Ф750mm，分离粒度可覆盖5μm到350μm，金矿常见的一、二段闭路磨矿分级用Ф250-Ф500规格。

很多人只算设备采购价，把旋流器和分级机放在一起比单价，但没算沉没成本：场地。一个直径3米的双螺旋分级机占地30-40平方米，同样处理量的旋流器组加上渣浆泵不到10平方米。日处理2000吨的大型选厂，土建成本差几十万——这笔账不在设备报价单上，但才是大头。

第二笔账：运营成本

算一笔账：水力旋流器吨矿电耗约0.8-1.5度，外加约1.5元/吨的渣浆泵电耗，耐磨内衬2-3年换一次，吨矿运营成本约1-3元，比螺旋分级机省人工和维修

水力旋流器需要压力给矿，需要有渣浆泵等配套设备提供动力，因此相比无动力自流的螺旋分级机，其电耗更高，占总投资的主要运营成本。但它在人工、维修和更新维护方面有独特优势。

日处理1000吨金矿选厂运营成本分解（年处理30万吨）：

设备运行寿命方面，耐磨橡胶模压件在铁矿石选别中寿命可达15年，较普通碳钢材质提升3倍；处理高硬度矿石时建议选择陶瓷内衬或哈氏合金材质。

实际项目对比：某金矿采用水力旋流器组（Φ250×4）取代原有螺旋分级机，每吨矿石综合运行成本降低约15%，年运行成本降幅约45万元。旋流器的动力消耗主要来自配套渣浆泵，目前变频驱动技术已实现进浆压力的自适应控制，进一步降低了能耗。

第三笔账：年收入

算一笔账：水力旋流器改造后分级效率提升5-15个百分点，磨机处理量提升10%-15%，年增效高达数百万元

分级精度直接影响磨机效率和浮选效果。旋流器通过优化结构参数和进料压力，可使分级效率最高达到80%-90%，而螺旋分级机理想工况下仅44%左右，且波动范围高达30个百分点。

以丹东凤城地区某难选金矿为例。该矿石高碳、高硫、易泥化，原回收率偏低。通过优化水力旋流器结构参数、调整球磨机钢球充填率与配比，一段磨机处理能力和产品细度均显著提升，引入优先除碳工艺后，金回收率由82.47%提升至88.15%。

青海某金矿：螺旋分级机换旋流器，金回收率从76%提到79%

青海某金矿选厂原使用螺旋分级机，分级效率仅34.84%，底流中-0.074mm含量高达16.31%，大量已解离的有用矿物返回磨机再磨，矿浆泥化严重，影响浮选指标，且故障率高。

技术改造措施：固定水力旋流器给矿浓度55%、给矿压力0.06MPa，将原螺旋分级机替换为FX-500×4旋流器组，并通过工业试验优化沉砂嘴直径。

改造效果：

• 一段分级效率从34.84%提高到46.39%，提升约12个百分点

• 底流-0.074mm含量从16.31%降到10.80%，减少近35%

• 矿浆泥化现象明显改善，节约浮选药剂成本

• 金回收率由76.08%提高到78.82%，提升约2.8个百分点

• 一段分级设备运转率提高到92%，综合效益显著

该案例说明水力旋流器不仅改善分级指标，还能通过减少矿物过磨泥化、降低药剂消耗来提升最终选矿回收率。

排山楼金矿：1750吨/天→1985吨/天

排山楼金矿通过技术攻关，相对提高水力旋流器工作压力与分级停留时间，进而提高了水力旋流器分级效率和处理能力。改造后，处理原生矿石能力由1750吨/天提高到1985吨/天，提升率约13.4%。

山东某金矿：旋流器分级效率优化，年增经济效益超1300万元

山东某金矿选矿车间通过流程改造，针对性地采用非常规浮选流程，在原有设备不变的情况下，成功解决了由于处理量提高带来的各种生产问题，提高了水力旋流器的分级效率，减少了金属流失。最终为该矿山单位每年增加1307.124万元的经济效益。仅调整溢流管和进料压力，就将-300μm分级效率由56.45%提高到了68.58%，这近12%的效率提升，在大型金矿选厂意味着每年新增数百吨处理量的产能。

收入敏感性分析： 分级效率每提高1个百分点，日处理能力可提高0.6%-0.8%，年增收约20-35万元（按日处理1000吨、金价450元/克、品位2.5克/吨计）。底流中夹带的合格粒级每减少1个百分点，每年多回收的金价值可达15-25万元。

第四笔账：回本周期

算一笔账：旋流器组投资15-40万，年新增效益130-156万元，增量回收期1.5-4个月

水力旋流器的投资回本主要来自两方面：一是替代故障率高的螺旋分级机带来的处理能力提升，二是优化分级效率后磨机产能提升和金属回收率提高。

回本计算（以2000吨/天选厂升级为例）：

数据来源：排山楼金矿改造后处理能力提高13.4%（1750→1985吨/天），年新增处理量约7万吨以上。山东某金矿年直接经济效益1307.124万元。青海某金矿改造后综合效益显著，运转率提高至92%。

很多人以为旋流器只是分级环节的辅助设备，花几十万改造效益不如其他选矿流程。实际上，某金矿仅靠优化旋流器溢流管和进料压力，就把分级效率提了近12个百分点，年直接收益156万元——旋流器组投资才20多万元，半年回本。花半年时间等着它回本，而不是改造后才知道效果。

第五笔账：值不值得投

算一笔账：日处理1000吨以上大型选厂优先投旋流器，二段细磨必投旋流器，升级改造时用旋流器替换故障频繁的大型螺旋分级机

旋流器不是想投就能投，必须满足工艺条件：给矿浓度控制在40%-60%，给矿压力0.05-0.3MPa，矿浆中固体比重差明显（金矿符合），且要求切割粒度45-100μm。如果矿石含泥量过高（超25%），旋流器分级效率急剧下降，建议先洗矿或采用联合分级工艺。

值得投的情况

第一，日处理1000吨以上的大型选厂。螺旋分级机受设备规格限制，直径3米以上成本剧增且维修困难。镇沅金矿就是典型——2000吨/天选厂，3米双螺旋故障频发，换旋流器后处理能力和设备运转率都有较大提高。

第二，二段闭路细磨分级。二段分级要求溢流粒度更细（-200目占85%以上），水力旋流器单位容积处理能力大、分级粒度细、效率高，是最佳选择。一段粗磨分级可用螺旋分级机，但二段细磨必须有旋流器。

第三，螺旋分级机改造升级。青海某金矿原螺旋分级机分级效率仅34.84%，改造为旋流器组后分级效率提升至46.39%，金回收率提高2.8个百分点。

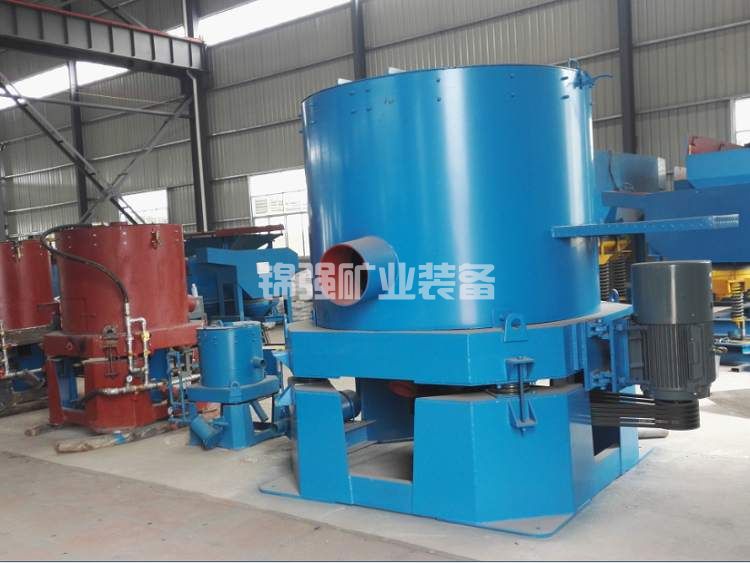

第四，磨矿回路需配置重选设备（如尼尔森选矿机）。旋流器占地面积小，腾出的空间可以为尼尔森等设备提供配置条件。

第五，选厂场地受限的扩建项目。旋流器占地面积不足螺旋分级机的1/5，选厂升级不用征新地，只需在现有磨矿车间改造，土建投资节省超过50万元。

第六，处理含碳、含硫等易泥化金矿。旋流器的高速离心力可以使易泥化物料提前分离，避免细泥大量进入浮选消耗药剂。丹东凤城地区难选金矿即通过优化旋流器结构参数，结合药剂制度调整，金回收率提高了5.68个百分点。

不建议投的情况

第一，日处理低于500吨的小型选厂。旋流器需渣浆泵、变频柜等配套设备，投资占比过大，不如用螺旋分级机自流配置，投资和维护成本更低。

第二，选厂矿浆浓度波动大（超过±10%）、粒度组成不稳。旋流器对给矿浓度、粒度、压力稳定性要求高，否则指标波动剧烈。螺旋分级机受影响较小，操作更稳定。

第三，处理含泥量超25%且无法预处理脱泥的金矿石。高泥造成旋流器溢流跑粗、分级效率下降50%以上。

第四，仅需一段粗磨分级、溢流粒度要求>0.3mm的选厂。螺旋分级机处理粗粒更稳定，旋流器优势被削弱。

投资前一定要做的三件事

首先，做分级效率对比试验。取球磨机排矿样，分别用螺旋分级机和水力旋流器两种方案模拟分级，测得分级效率、溢流细度、底流夹细量。实测数据比厂家理论值准确得多，避免选错设备。

其次，测试给矿浓度和矿浆流变性。旋流器给矿浓度需控制在40%-60%之间，浓度过低分级效率差，浓度过高溢流跑粗。在试验室测定不同浓度下的分级效率曲线，找到最佳操作窗口。

最后，勘测安装空间和泵送距离。旋流器需配置渣浆泵，自磨机至旋流器段的管道长度、提升高度影响泵选型和运行电耗，需现场实测。

旋流器选型快速决策表

盈亏平衡计算

以日处理2000吨选厂为例：改造前使用双螺旋分级机，运转率75%；改造后采用FX-500×4旋流器组，运转率提高到92%。运转率提高17个百分点，相当于年增加处理天数约51天。按日处理2000吨、金价450元/克、原矿品位2.5克/吨、综合回收率85%计算，51天新增产值约2,000×51×2.5×85%×450×0.8 ≈ 7,803万元。即使考虑矿石性质波动等因素，新增产值也远超改造投入。每吨矿成本增量仅来自渣浆泵电耗和易损件更换，约为1-3元/吨，但螺旋分级机的大修费、备件费和因停机造成的产能损失都省了。

选旋流器，分级效率每提1个百分点，每年多创造的价值可以买半套旋流器。效率提10个百分点，一年赚十套。但前提是：你的矿石性质稳定、矿浆给料可控。旋流器不是万能的，但用在大型金矿磨矿闭路里，它是最成熟、最见效的分级方案。

【关于本文】
声明：所有投资、成本、金价、产能提升数据均为行业典型示例区间及基于公开案例的推算，实际受选厂规模、矿石可选性、金价波动、设备品牌等因素影响较大。本文仅为通用性分享，不做具体投资决策依据。水力旋流器的选型必须基于具体的磨矿流程参数、矿浆流变性能测定和分级效率试验，建议在设计院或专业工程师指导下完成设备选型和工艺匹配。
