采砂与锆矿处理一体化工厂：从矿砂开采到精矿成品的全产业链方案

传统模式下，采砂船将原矿运上岸，再由卡车转运到几公里甚至几十公里外的选矿厂处理。矿砂多次装卸、长距离运输，每吨转运成本少则20元，多则50元。更严重的是，细粒级锆英砂在转运过程中随风吹雨淋流失，回收率下降3-5个百分点。采砂与锆矿处理一体化工厂将采砂作业与选矿生产线无缝衔接，原矿出水面后直接进入工艺流程，彻底取消中间转运环节。这种模式正在成为海滨砂矿开发的新标准。

一体化解决了什么痛点

海滨砂矿的开采与选矿长期分属两个环节。采砂船挖取矿浆，通过管道输送到岸上的原矿堆场，堆存脱水后再用装载机装入自卸车，运到选厂原料仓。这一过程至少需要两次倒运、一次堆存。

采砂与锆矿处理一体化工厂的做法是：采砂船上的矿浆直接泵送至岸上的缓冲分配箱，然后自流或低压输送进入重选车间。从矿浆离开采砂船到产出精矿，中间没有落地、没有倒运、没有二次扬尘。

这种模式带来的直接收益有三项：

• 取消原矿转运环节，每吨节省运费25-35元

• 避免细粒矿物在转运中的流失，回收率提高2-4个百分点

• 减少原矿堆场占地，厂区面积节省30%以上

一体化工厂的核心设计思路

采砂与锆矿处理一体化工厂不是简单地把采砂设备和选矿设备放在一起，而是要从流体输送、浓度匹配、缓冲调节、尾矿回填四个方面进行系统设计。

流体输送匹配：采砂船上的矿浆泵流量和扬程，必须与岸上重选设备的给料要求匹配。矿浆浓度8-15%，流量按采砂能力的1.2倍设计。输送管道采用耐磨橡胶管或超高分子量聚乙烯管，管径150-250mm。

浓度匹配：采砂船开采的原矿浆浓度偏低（8-12%），而螺旋溜槽的最佳给矿浓度为20-30%。因此，一体化工厂在岸上设置浓密或分级设备，将矿浆浓度提升后再给入重选。

缓冲调节：采砂作业受潮汐、风浪影响，出矿量会有波动。岸上必须设置足够容量的矿浆缓冲池或搅拌桶（容积为2-4小时处理量），保证选矿段连续稳定运行。

尾矿回填：重选尾矿（主要为石英砂）经过脱水和分级后，一部分可作为建材出售，剩余部分通过管道泵送回采空区进行回填，实现“采后复垦”。

这四项设计缺一不可。任何一个环节考虑不周，一体化工厂的运行效率都会大打折扣。

工艺流程与设备配置

以下是一套日处理原矿500吨的采砂与锆矿处理一体化工厂的完整配置。原料为海滨砂矿，含锆英砂8-12%，钛铁矿15-20%，其余为石英砂。

采砂段

• 采砂方式：绞吸式或斗轮式采砂船

• 矿浆泵：渣浆泵，流量200-300m³/h，扬程25-30m

• 输送管道：DN200耐磨橡胶管，长度200-500米

岸上预处理段

• 格筛除杂：去除+5mm的贝壳、砾石

• 矿浆缓冲池：容积100m³，带搅拌或水力搅拌

• 水力旋流器组：FX-300×4，用于分级和浓缩

重选段

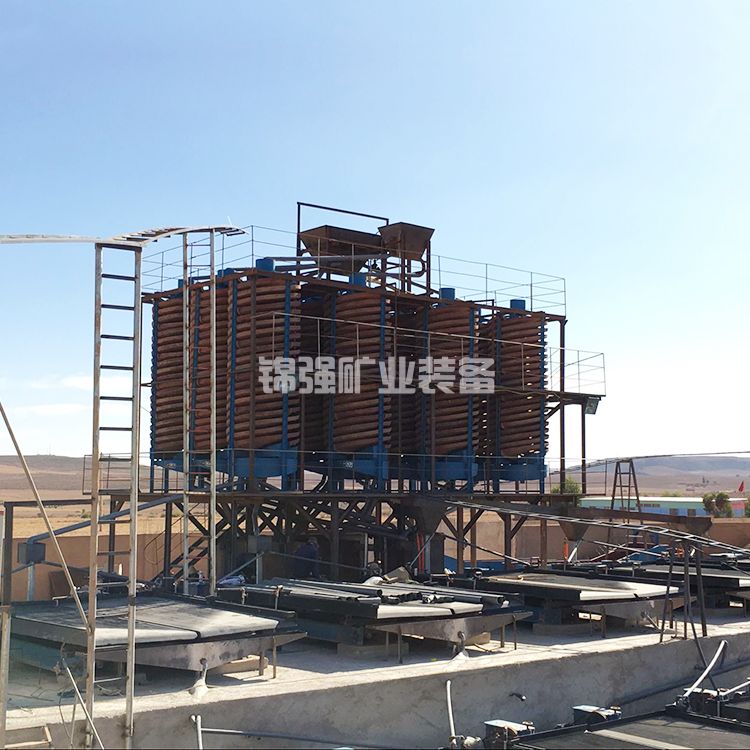

• 螺旋溜槽：5LL-1500，24-36头（粗选+扫选）

• 摇床：6-S，8-12台（精选）

• 脱水筛：GPS-1840，2台

干燥与磁电选段

• 浓缩过滤：带式真空过滤机或陶瓷过滤机

• 干燥：三筒回转干燥机，Φ2.2m×7m

• 冷却：回转冷却筒

• 弱磁选：永磁筒式磁选机，4台

• 强磁选：立环高梯度磁选机，2台

• 电选：三辊电选机，4-6台（两粗两精）

尾矿处理段

• 尾矿浓密机：NZ-12，1台

• 尾矿压滤机：XMZ200/1250，2台

• 回填泵：渣浆泵，扬程40-60m

采砂与选矿的衔接方式

采砂与锆矿处理一体化工厂中，采砂与选矿的衔接有三种常见模式。

模式一：船-岸直连
采砂船固定作业，矿浆通过浮动软管+岸边固定管道直接泵入选厂缓冲池。适合矿体集中、采砂船移动频率低的情况。优点是投资省、运行简单。缺点是采砂船移位时需要拆接管道。

模式二：岸基集矿池
在海滩高处建造一个集矿池（容积200-500m³），采砂船将矿浆泵入集矿池，再由岸上泵从集矿池输送到选厂。集矿池起到缓冲和调节作用。适合采砂点分散、矿浆输送距离较远的项目。

模式三：采选一体平台
将重选设备直接安装在大型采砂平台上，矿浆在船上完成粗选，粗精矿再上岸处理。这种模式进一步减少了上岸量（只有原矿的20-30%），但平台投资大，适合大型近海矿区。

对于大多数项目，模式一（船-岸直连）是最成熟、性价比最高的选择。

一体化工厂的平面布局

合理的平面布局是采砂与锆矿处理一体化工厂成功运行的基础。以下是推荐的布局方案。

岸线功能区划分（从上游到下游）

1. 采砂船停泊区：水深满足采砂船作业

2. 矿浆上岸点：设置管道接口和阀门组

3. 缓冲与预处理区：格筛、缓冲池、旋流器

4. 重选车间：螺旋溜槽和摇床

5. 脱水与干燥区：过滤机、干燥筒

6. 磁选电选车间：弱磁、强磁、电选

7. 产品包装与仓库

8. 尾矿处理区：浓密机、压滤机、回填泵站

标高设计

• 采砂船矿浆泵出口：+2.0m（平均潮位）

• 岸上缓冲池进口：+3.5m

• 缓冲池溢流口：+4.0m

• 旋流器给料泵：地面安装

• 螺旋溜槽给料口：+6.5m（布置在二层平台）

• 摇床给料口：+3.0m

• 脱水筛：+2.5m

• 干燥筒：基础+1.0m

• 磁选机电选机：地面+0.5m

利用2-4米的高差实现矿浆自流，减少提升泵数量。螺旋溜槽布置在二层，矿浆从缓冲池泵送至二层料箱，之后全部自流。

关键设备选型要点

输送管道
矿浆输送管道是采砂与锆矿处理一体化工厂最容易出问题的环节。管道长度200-500米，管内流速控制在2.5-3.5m/s（过低沉淀，过高磨损）。弯头处采用大曲率半径（≥5倍管径）或耐磨陶瓷弯头。每100米设置一个检查口和排空阀。

缓冲池
缓冲池容积按采砂船最大出矿量的2小时计算。池内设潜水搅拌器或水力搅拌喷嘴，防止细砂沉淀。池底坡度不小于10%，坡向排矿口。池顶加盖或设防雨棚，避免雨水稀释矿浆。

脱水设备
采砂原矿浆浓度仅8-12%，经过旋流器浓缩后可达25-35%。旋流器底流进入螺旋溜槽，溢流（细泥）进入尾矿系统。旋流器的选型要根据粒度分布计算，溢流口直径和沉砂嘴直径需调试确定。

尾矿回填系统
尾矿经压滤后含水率12-15%，通过皮带输送机或管道输送至采空区。如果用管道输送，尾矿需加水调浆至浓度30-40%，泵送距离可达500-1000米。采空区设置排水系统，渗出水泵回选厂循环使用。

与传统模式的全面对比

一体化工厂的吨矿加工成本比传统模式低15-25元，按年处理15万吨原矿计算，年节省225-375万元。

实际案例：东南亚某海滨砂矿一体化工厂

某矿业公司在东南亚拥有一处海滨砂矿，原矿储量约200万吨，含锆英砂10.5%，钛铁矿18%。初期采用采砂船+汽车转运+独立选厂模式，运行一年后发现两个问题：雨季道路泥泞，转运效率下降40%；细粒锆英砂在堆场和运输中流失严重，实际回收率比设计值低6个百分点。

随后改造为采砂与锆矿处理一体化工厂。主要改造内容：

• 新建一条DN200耐磨管道，长度380米，从采砂船直达岸上

• 建造一个80m³矿浆缓冲池，带水力搅拌

• 增加一组FX-250旋流器用于浓缩

• 取消原矿堆场和汽车转运

• 尾矿压滤后回填采空区

改造投资180万元（含管道、缓冲池、旋流器、压滤机）。改造后，原矿从采砂船到螺旋溜槽的时间从原来的4-6小时缩短到10分钟。回收率从81%提升到86.5%（接近设计值87%）。年处理原矿12万吨，年增收（锆精矿价值）约210万元。同时，取消转运每年节省运费36万元（按3元/吨·公里×12公里×12万吨计算）。改造投资不到一年收回。

一体化工厂的环保优势

采砂与锆矿处理一体化工厂在环保方面具有天然优势。

粉尘零排放：传统模式中原矿堆场和汽车转运是最大的粉尘源。一体化工厂取消堆场和转运，原矿以矿浆形式全流程封闭输送，粉尘排放量减少80%以上。

废水零排放：一体化工厂的循环水系统与采砂作业联动。选厂尾矿压滤后的清水返回采砂船作为射流补水，采空区渗出水也泵回选厂。整个系统补水需求仅为传统模式的30%。

采空区同步复垦：尾矿（石英砂）压滤后回填采空区，填满后覆盖表土并种植耐盐碱植物。实现“边开采、边回填、边复垦”，采砂完成后土地即可恢复原貌。传统模式往往留下废弃矿坑和尾矿库，环境修复成本高昂。

常见问题与解答

Q：采砂船与岸上选厂的距离可以多远？

A：单级泵送经济距离为300-500米。超过500米需要增设中间接力泵站。最远可达1.5-2公里，但管道磨损加剧，电耗显著增加。建议在矿区规划阶段将选厂选址尽可能靠近采砂作业区。

Q：采砂船出矿浓度波动大，如何保证选厂稳定？

A：缓冲池是关键。池容积按最大出矿量2小时设计，配合变频调速给料泵。同时设置浓度在线监测仪，当浓度低于8%时自动调低给料泵频率或开启池底搅拌器防沉。

Q：一体化工厂需要多少操作人员？

A：以日处理500吨为例，每班配置：采砂船司机2人，岸上中控操作1人，重选巡检1人，磁电选巡检1人，尾矿处理1人，维修值班1人。每班7-8人，三班制共21-24人。比传统模式少5-6人。

Q：冬季或雨季对一体化工厂有影响吗？

A：北方冬季管道可能冻结，需对上岸管道进行伴热保温或采用自流沟渠。雨季主要问题是雨水稀释矿浆，缓冲池加盖和厂区排水系统设计好即可解决。热带地区全年可正常运行。

Q：一体化工厂适合岩矿型锆矿吗？

A：不适合。岩矿需要爆破、破碎、磨矿，采选难以连续衔接。一体化模式专为海滨砂矿设计。

投资与回报测算

以日处理500吨原矿（年处理15万吨）的采砂与锆矿处理一体化工厂为例，投资构成如下。

年产值估算：

• 年处理原矿15万吨，产锆精矿约1.35万吨（品位65.5%，单价8000元/吨），产值1.08亿元

• 产钛铁矿约2.25万吨（品位49%，单价1200元/吨），产值2700万元

• 总年产值约1.35亿元

年运营成本（含采砂、选矿、人工、能源、备件、管理费用）约9500万元，年利润约4000万元。投资回收期约3-4个月（含建设期6个月）。相比传统模式，一体化工厂的投资回收期缩短1-2个月。

建设一体化工厂的决策要点

决定建设采砂与锆矿处理一体化工厂之前，需要评估以下条件：

1. 矿体集中、可采年限不少于5年

2. 海岸或河岸有足够平坦的场地建设选厂（面积不少于10亩）

3. 采砂作业区与岸上选址距离在500米以内

4. 具备稳定的电力供应（装机容量约800-1000kVA）

5. 尾矿回填的采空区容积足够（不少于3年开采量）

6. 当地环保政策允许采选一体化项目

以上条件满足后，一体化模式的优势才能充分发挥。如果矿体分散或距离过远，传统分段模式可能更合适。

结语

采砂与锆矿处理一体化工厂代表了海滨砂矿开发的方向。它用一条管道取代了卡车转运和矿堆场，让原矿从水下直接流入精矿包装袋。取消的不仅是转运环节，更是那3-5个百分点的回收率损失和每年上百万元的运输费用。对于正在规划锆矿项目的投资者，把采砂和选矿画在一张图纸上，是回报最高的决定之一。
