黑钨矿重砂选矿生产线：黑钨矿重砂连续钨回收生产线

先说三个重点

黑钨矿重砂选矿生产线以“连续钨回收”为核心设计目标，将阶段磨矿、阶段选别、能收早收的工艺原则融入一条完整的流水线中。黑钨矿比重7.0到7.5，与石英脉石（比重2.65）形成巨大密度差，重力选矿是回收黑钨矿的最核心手段。但黑钨矿性脆易过粉碎——莫氏硬度4.5到5，在磨矿和输送过程中极易产生微细粒矿泥，常规重选设备对-0.074毫米粒级的回收效率急剧下降。连续钨回收生产线采用跳汰机、螺旋溜槽、摇床、离心选矿机和磁选机的多段组合，在粗碎后、磨矿后、分级后的每个节点设置重选回收点，确保已解离的黑钨矿在过粉碎之前被及时回收。一条日处理500吨原矿的连续生产线，原矿WO₃品位0.3%到0.6%，最终黑钨精矿品位WO₃≥65%，综合回收率78%到85%。生产线实现从原矿给料到精矿包装的全流程连续运行，各段之间的物料衔接通过缓冲矿浆池和自动控制系统实现无缝过渡。

连续回收生产线的设计逻辑

传统的黑钨矿选矿厂采用的是“批次式”思维——磨矿磨一批、重选选一批、精矿堆一批。设备之间的物料流转靠人工或半人工操作，流程中的中断和等待时间长，黑钨矿在流程中的滞留增加了过粉碎的风险。

连续钨回收生产线采用的“连续式”思维——从原矿给料开始，物料在整条线上不间断流动，直到产出最终精矿。各段设备通过矿浆池、泵和管道系统无缝衔接，流程中没有人为中断。设备之间的产能经过精确匹配，前段出多少物料，后段就能处理多少物料。

连续生产线的价值体现在三个层面。回收率更高，黑钨矿在流程中的停留时间越短，过粉碎的程度就越轻，细粒级损失就越小。连续线的停留时间只有传统批次式流程的40%到60%。指标更稳定，连续运行下的给料品位和浓度波动小，各段设备的操作参数不需要频繁调整，精矿品位和回收率的波动范围更窄。人工成本更低，连续生产线可以实现中央集中控制，操作人员数量比传统流程减少30%到50%。

原矿准备与给料系统

连续生产线的起点是原矿准备与给料系统。这个系统的任务是保证整条线获得稳定、均匀、合格的给料。

原矿仓的容量按8到12小时处理量设计，缓冲采矿和选厂之间的生产波动。仓下设重型板式给料机或皮带给料机，将原矿均匀送入破碎系统。给料机的调速功能根据后续设备的负荷自动调节给料量，避免给料过多造成堵料或给料过少造成设备空转。

破碎系统采用“三段一闭路”流程。颚式破碎机做粗碎，将大块矿石碎到100到200毫米。圆锥破碎机做中碎，将物料碎到15到30毫米。细碎采用高压辊磨机，将物料碎到3毫米以下。每段破碎后设置振动筛闭路——筛上粗粒返回再碎，筛下合格粒进入下一段。高压辊磨机是连续生产线中的关键设备，它将破碎产品粒度控制在3毫米以下，为后续磨矿创造了良好条件，同时减少了粗粒黑钨矿在磨机中的过粉碎。

振动筛的筛下物料（-3毫米）通过皮带输送机送入磨矿系统的缓冲矿仓。缓冲矿仓的容量按2到4小时处理量设计，平抑破碎系统和磨矿系统之间的产能波动。

磨矿与分级系统：连续回收的节奏控制

磨矿与分级系统是连续生产线的节奏控制环节。磨矿细度决定了黑钨矿的单体解离程度，分级效率决定了合格粒级能否及时进入重选回收。

一段球磨机是磨矿系统的核心设备。给料粒度-3毫米，排料细度控制为-0.074毫米占40%到50%。球磨机的给料量、给水量和钢球充填率通过自动控制系统保持恒定。排料进入螺旋分级机或水力旋流器组分级。分级后的粗粒返回球磨机再磨，合格细粒（-0.074毫米占40%到50%）进入第一段重选回收系统。

一段磨矿分级后立即设置重选回收点。这是“能收早收”原则的第一次体现——在较粗的磨矿细度下，已单体解离的粗粒黑钨矿立即进入跳汰机回收，避免进入二段磨矿被进一步磨碎。

分级溢流中的合格细粒进入跳汰机系统。跳汰机的尾矿（含已解离的粗粒黑钨矿已回收后的剩余物料）进入二段磨矿。二段球磨机将细度提升至-0.074毫米占70%到80%，磨矿后的物料进入二段分级。二段分级的合格细粒进入螺旋溜槽和摇床系统回收，粗粒返回二段球磨机再磨。

磨矿与分级系统的连续运行依靠两个关键控制点。给矿量的稳定控制通过磨机给料皮带秤和变频调速给料机实现。分级浓度的稳定控制通过给矿浓度在线检测仪和补加水调节阀实现。这两个控制点波动超过允许范围，就会影响后续重选设备的分选效果。

粗粒回收段：跳汰机提前收回解离粗粒

一段磨矿分级后的合格细粒（-0.074毫米占40%到50%）进入粗粒回收段。这个粒级中已单体解离的黑钨矿粗粒占比最高，跳汰机在这个阶段的任务就是把它们提前收回来。

锯齿波跳汰机是粗粒回收段的核心设备。水流上升速度快、下降速度慢，这种波形对高比重粗粒黑钨矿的回收效率最高。跳汰机布置在一段分级之后、二段磨矿之前——这个位置的选择是“早收”原则的体现。已解离的粗粒黑钨矿在一段磨矿后已经达到单体解离，如果让它进入二段磨矿，就会被磨碎成难以回收的细粒。跳汰机在这个节点把它们截住，避免了后续的过粉碎损失。

跳汰机的配置通常采用“一粗一扫”两段。粗选跳汰产出粗精矿（WO₃品位8%到15%），扫选跳汰处理粗选尾矿。扫选精矿返回粗选，扫选尾矿进入二段磨矿。跳汰机对+0.074毫米粒级的回收率可达85%到92%。跳汰粗精矿直接进入精选系统。

中粒回收段：螺旋溜槽的大宗回收

二段磨矿分级后的合格细粒（-0.074毫米占70%到80%）进入中粒回收段。这个粒级范围的黑钨矿是整条生产线回收量的主体部分，螺旋溜槽在这个阶段的处理量最大。

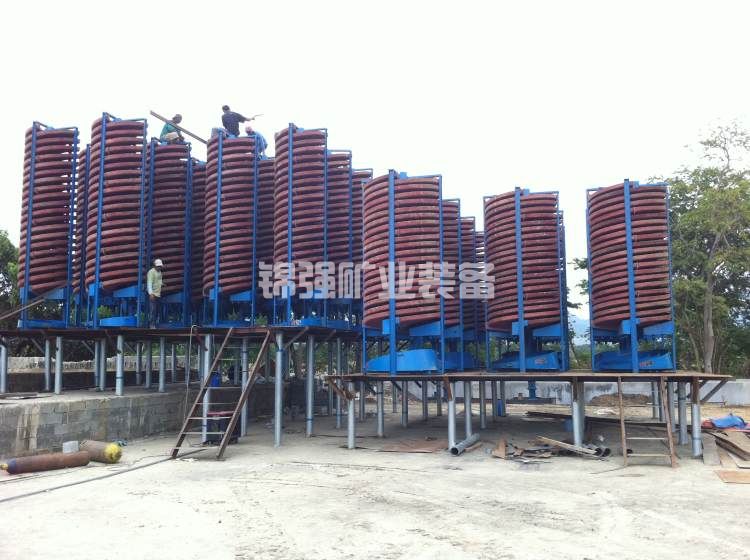

螺旋溜槽采用“一粗一扫一精”三段配置。粗选螺旋产出粗精矿（WO₃品位10%到20%）、中矿和尾矿。扫选螺旋处理粗选尾矿，回收流失的黑钨矿。精选螺旋处理粗选精矿，将品位提升至20%到30%。单台螺旋溜槽处理量1.5到2.5吨/小时，一个中粒回收系统配置几十台并联运行。

螺旋粗精矿进入摇床精选系统。螺旋尾矿含WO₃低于0.1%，进入尾矿系统。螺旋中矿返回粗选或进入单独的中矿处理系统。

螺旋溜槽段的给矿浓度控制在25%到35%，给矿粒度必须控制在合格范围内。给矿中大于0.5毫米的粗粒会让螺旋跳槽，给矿中细泥含量过高会在槽面形成黏性糊层。二段分级的精度直接影响螺旋溜槽的分选效果。

细粒回收段：摇床的高精度回收

螺旋溜槽产出的粗精矿和中粒回收段的跳汰精矿合并进入细粒回收段。摇床是这个粒级范围分选精度最高的设备，将品位从20%到30%提升到40%到50%。

摇床的配置通常为两组。第一组摇床处理合并后的粗精矿，产出精矿（WO₃品位40%到50%）、中矿和尾矿。精矿进入精选提纯段，中矿返回再选或进入中矿处理系统，尾矿（品位仍较高，约5%到10%）进入细泥回收段。第二组摇床处理第一组的中矿和部分细粒级物料，做补充回收。

6-S摇床是标准机型，单台处理量0.5到1.5吨/小时。摇床处理的是已经过多段富集的粗精矿，处理量不大，单机产能完全够用。摇床的操作参数根据给料品位和粒度变化及时调整，冲程、冲次、床面坡度和冲洗水量是四个核心调节变量。

细泥回收段：离心选矿机守住最后防线

摇床尾矿和部分细粒级物料中仍含有一定量的微细粒黑钨矿（-0.03毫米）。这部分占总钨量的比例虽然不高（5%到15%），但如果不回收，整条线的综合回收率就要损失几个百分点。细泥回收段的任务就是把这部分损失降到最低。

离心选矿机是细泥回收最有效的设备。高速旋转产生的离心力（50到100倍重力）大大强化了微细粒黑钨矿的沉降速度。一台离心选矿机对-0.03毫米粒级的回收率可达60%到75%。

细泥回收段通常采用离心选矿机粗选加矿泥摇床精选的组合。离心机产出粗精矿（WO₃品位5%到15%），矿泥摇床将品位提升到30%到40%，再与主流程的精矿合并进入精选提纯段。矿泥摇床的尾矿含WO₃低于0.2%，排入尾矿。

离心选矿机的给矿浓度控制在20%到30%，给矿粒度越细回收效果越好。离心机的转鼓转速根据物料特性调整，转速过高虽然回收率提高但能耗增加，转速过低回收率下降。

精选提纯段：从粗精矿到黑钨精矿

各段位的粗精矿合并后，WO₃品位通常在40%到50%。要提升到65%以上的最终产品品位，需要经过精选段的摇床再选和磁选除杂。

摇床再选是精选段的核心。各段粗精矿进入摇床后，进一步将残留的石英、长石等轻质脉石剔除。经过一段摇床再选，品位可提升至60%以上；经过二段摇床再选，品位可达65%到68%。摇床再选采用“一精一扫”配置——精选摇床产出最终精矿，扫选摇床处理精选尾矿回收流失的黑钨矿。扫选中矿返回再选，扫选尾矿返回中粒回收段。

磁选除杂是最后一步。黑钨矿具有弱磁性，干式强磁选机（场强1.2到1.5特斯拉）可以将黑钨矿与无磁性或弱磁性的脉石分离，进一步提升精矿品位。对于含锡高的矿石，电选可以将黑钨矿（非导体）与锡石（导体）分离。磁选和电选在精选段的应用视矿石中伴生矿物的种类和含量而定。

精选段的操作控制直接影响最终精矿品位和回收率。摇床精矿切割位置的调整、磁选场强的设定，每个参数都需要根据给矿性质的变化及时调整。

连续运行的关键保障

连续生产线的稳定运行依赖三个保障体系。

矿浆池和缓冲系统。 各段设备之间的矿浆池不仅是物料中转站，也是流量和浓度的缓冲器。粗粒回收段和二段磨矿之间的矿浆池、中粒回收段和精选段之间的矿浆池，都配有搅拌装置防止沉降和浓度在线检测仪。矿浆池的容量按15到30分钟处理量设计，给操作调节留出时间窗口。

自动控制系统。 连续生产线的控制室集中监控各段设备的运行参数。给料量、磨机电流、分级浓度、重选设备的给矿浓度和流量，通过PLC系统实时采集和显示。关键参数设置报警阈值，参数偏离正常范围时自动报警。部分控制回路（如给料量控制、分级浓度控制）实现闭环自动调节，减少人工干预。

在线检测仪器。 浓度计、流量计、pH计和粒度分析仪是连续生产线的“眼睛”。缺少这些仪器，操作人员就无法及时了解各段的运行状态。品位检测依靠XRF分析仪，取样点设置在各段精矿和尾矿的出口，检测频次根据生产稳定性确定。

实际项目案例

江西某黑钨矿选厂连续生产线改造项目。 原流程为三段破碎、两段磨矿、跳汰机加摇床重选、人工操作、批次式生产。改造后为三段一闭路破碎（含高压辊磨机）、两段磨矿、跳汰机提前回收、螺旋溜槽中粒回收、摇床细粒回收、离心机细泥回收、精选段摇床再选加磁选除杂、全流程连续运行、中央集中控制。日处理原矿500吨，原矿WO₃品位0.4%到0.55%。改造前精矿品位WO₃ 65.2%，回收率78%。改造后精矿品位WO₃ 66.5%，回收率84.5%。回收率提升6.5个百分点，年增钨精矿产量约120吨。

连续生产线设计的关键考量

设备产能的精确匹配是连续运行的基础。 前段出多少物料，后段必须能处理多少物料。如果跳汰机的处理能力是25吨/小时，而螺旋溜槽总处理能力只有20吨/小时，整条线的产能被螺旋卡住。设计要求后段设备的总处理能力不低于前段设备的输出能力，通常按1.1到1.2倍匹配。

跳汰机的位置决定了“早收”的效果。 跳汰机应布置在一段磨矿分级之后、二段磨矿之前，这是连续生产线上最重要的回收节点。如果跳汰机布置在二段磨矿之后，粗粒黑钨矿已经在磨机中过粉碎，损失无法挽回。

离心选矿机不是可选项，是必须项。 虽然细泥中黑钨矿占比不大，但如果不回收，综合回收率就要损失5到10个百分点。离心选矿机的投资相对于它挽回的钨量来说，性价比非常高。连续生产线中，离心选矿机的给料来自摇床尾矿，物料量不大但品位尚可，回收价值显著。

连续生产线的启停操作要规范。 连续生产线的启动顺序是从后往前——先启动尾端设备，再依次启动前端设备，避免物料在设备中堆积。停机顺序是从前往后——先停前端给料，再依次停后端设备，确保物料排空后再停机。启停操作不当会造成流程堵塞和设备损坏。

黑钨矿重砂选矿生产线不是跳汰机、螺旋、摇床、离心机的简单排列。从原矿到黑钨精矿，中间跨越了破碎、磨矿、分级、粗选、精选、扫选、细泥回收、除杂等多个环节，每个环节都有它的工艺参数和设备匹配逻辑。连续运行的设计要求各段的产能精确匹配、物料无缝衔接、参数自动控制。选型的时候，先搞清楚原矿的嵌布粒度、WO₃品位、各粒级的钨分布率和预期的产品要求，再决定生产线的具体配置。这些基础数据拿不准，连续生产线方案做得再好也是白搭。

把原矿的工艺矿物学数据、处理规模和产品要求发过来，我们可以帮你做一个初步的黑钨矿重砂选矿连续生产线方案配置。
