锆钛重砂跳汰回路设计方案：从分级入选到系统匹配的完整指南

【30秒速读】
跳汰回路是锆钛重砂比重分选流程中的核心粗选环节，承担着大宗抛尾和预富集的双重任务
跳汰回路的设计核心是分级入选，按粒级分级后分别进入不同跳汰机，避免粗细颗粒相互干扰沉降
锯齿波跳汰机是处理锆钛重砂的主流机型，上升水流快、下降水流缓，对粗粒重矿物回收效率更高
完整的跳汰回路通常采用一粗一扫配置，粗选获得重砂精矿，扫选回收尾矿中流失的重矿物
分级跳汰工艺可将锆英石回收率从传统摇床电选工艺的五成左右提升至九成六以上

站在海南某锆钛砂矿选厂的粗选车间，十几台跳汰机并列排开，矿浆通过分配器均匀送入每台设备。脉动水流的声音低沉而有节奏，重矿物在床层中沉降、富集，轻矿物被水流带走。

这是跳汰回路的工作现场。对于锆钛重砂矿而言，跳汰回路是整个重力分选流程的第一道门槛，它决定了有多少重矿物能被回收、后续设备要处理多少物料、最终精矿的指标能做到多高。

为什么锆钛重砂离不开跳汰

锆钛重砂矿有两个特征决定了跳汰在流程中的不可替代性。

第一个特征是入选粒度宽。海滨砂矿的粒度分布从几毫米到几十微米不等，粗粒和细粒混在一起。没有哪一台重选设备能同时处理全部粒级而不互相干扰。粗颗粒沉降快、细颗粒沉降慢，混在一起时粗颗粒会挤压细颗粒的沉降空间，细颗粒则会在粗颗粒间隙中形成屏蔽层，导致重矿物无法有效分层。

第二个特征是有用矿物与脉石的密度差足够大。锆英石密度四点六到四点七，金红石四点二到四点三，钛铁矿四点五到五点零，而石英只有二点六五。这种密度差在脉动水流中会被放大，重矿物沉降速度快、轻矿物被水流带走的趋势强，跳汰机正是利用这种差异完成分选。

跳汰机的任务很明确：在最短时间内、以最低成本把大部分尾矿甩掉，同时把重矿物初步富集起来。一段跳汰粗选可以把原矿中百分之零点五到二的重矿物富集到品位百分之五到八，产率控制在百分之十到十五。这个富集倍数看似不高，但抛尾率可达百分之八十五到九十，后续设备的处理负担大大减轻。

分级入选：跳汰回路的第一设计原则

跳汰机选矿的核心原理是矿粒在脉动水流中按比重分层。但这里有一个容易被忽视的前提：给矿粒度必须相对均匀。

当粗细颗粒混在一起进入跳汰机时，粗颗粒的沉降速度快，会先到达床层底部。细颗粒沉降慢，可能还没来得及穿过床层，脉动周期就结束了。结果是细粒重矿物还没沉降就被水流带走，造成流失。

解决这个问题的方案是分级入选。将原矿按粒级分成几个级别，每个级别分别进入不同的跳汰机处理。以典型的锆钛重砂矿为例：

正零点二毫米的粗粒级进入粗粒跳汰机，处理能力大、冲程大，能够有效处理大颗粒的重矿物。零点二到零点零七四毫米的中粒级进入中粒跳汰机，冲程和冲次做相应调整。零点零七四毫米以下的细粒级进入细粒跳汰机或直接进入螺旋溜槽系统，跳汰机对细粒级的回收效率已经明显下降。

分级入选的好处有两个。一是回收率提高，粗细不互相干扰，每台设备都在自己的最佳粒级范围内工作。二是设备处理能力提升，分级后物料粒度均匀，床层稳定，跳汰机可以开到更高的给矿浓度和处理量。

锯齿波跳汰机：锆钛重砂的优选机型

跳汰机有多种类型，用于锆钛重砂粗选的主流机型是锯齿波跳汰机。

锯齿波跳汰机与传统正弦波跳汰机的区别在于水流波形。锯齿波的水流上升速度快、下降速度慢。快速上升能够有效松散床层，让矿粒有充分空间重新排列。缓慢下降则给重矿物提供了更长的沉降时间，粗粒重矿物能够穿越床层到达底部，细粒重矿物也有更多机会完成沉降。

这种波形特性对锆钛重砂特别有利。锆英石和钛铁矿的密度介于锡石和石英之间，沉降速度不算特别快，需要相对充分的沉降时间。锯齿波的缓慢下降段正好满足了这一需求。

与正弦波跳汰机对比，锯齿波跳汰机在锡石回收中可提高回收率约百分之三，在黑钨矿回收中可提高约百分之五点五，耗水量减少百分之三十到七十五。

在具体操作参数上，处理锆钛重砂时跳汰机的冲程通常设为八十到一百二十毫米，冲次每分钟一百五十到二百二十次，给矿浓度百分之二十到三十。床层厚度通过人工或自动排矿装置控制，床层颜色变深说明重矿物富集较多，需要加大排料量。床层颜色变浅则说明精矿产出不足。

跳汰回路的典型配置方案

一个完整的锆钛重砂跳汰回路通常采用一粗一扫配置。

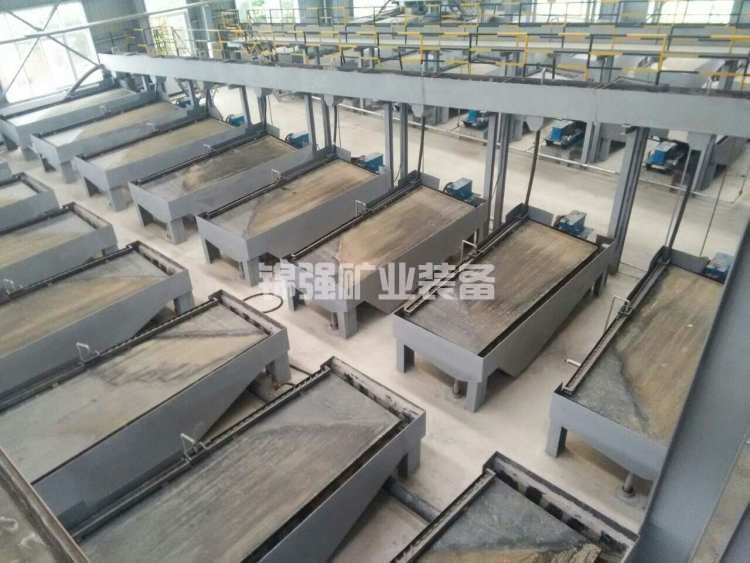

粗选段是回路的第一个作业，处理筛分分级后的原矿。粗选跳汰机产出的粗精矿进入后续精选系统，包括螺旋溜槽和摇床。粗选尾矿进入扫选段。粗选段追求的是高回收率，宁可品位低一些，也要确保重矿物尽可能多地进入粗精矿。

扫选段处理粗选尾矿，回收粗选段未能捕捉的重矿物。扫选精矿返回粗选段或直接进入中矿系统，扫选尾矿作为最终尾矿排入尾矿库。扫选段的跳汰机台数通常比粗选段少，处理量也小。

对于处理能力每小时五十吨以上的大型选厂，粗选段可能需要八到十二台跳汰机并联运行，扫选段四到六台。每台跳汰机需要配套给矿分配器、排矿阀门和控制系统。

一个分级跳汰分选的具体应用案例中，锆英石粗精矿，ZrO₂品位百分之四十五点五八，经跳汰分成正零点二毫米、零点二到零点一二毫米、零点一二毫米以下三个粒级，分别进入后续螺旋溜槽和摇床系统。最终锆英石精矿综合品位达百分之六十五以上，综合回收率达百分之九十六以上。钛铁矿粗精矿综合回收率达百分之九十二以上。

这个案例的关键在于分级。如果不分级直接进入单一跳汰机，回收率可能大幅下降。传统的摇床加电选工艺平均回收率只有五成左右。分级跳汰将各粒级分开处理，回收率从五成提升到九成六，差别巨大。

跳汰回路与后续设备的衔接

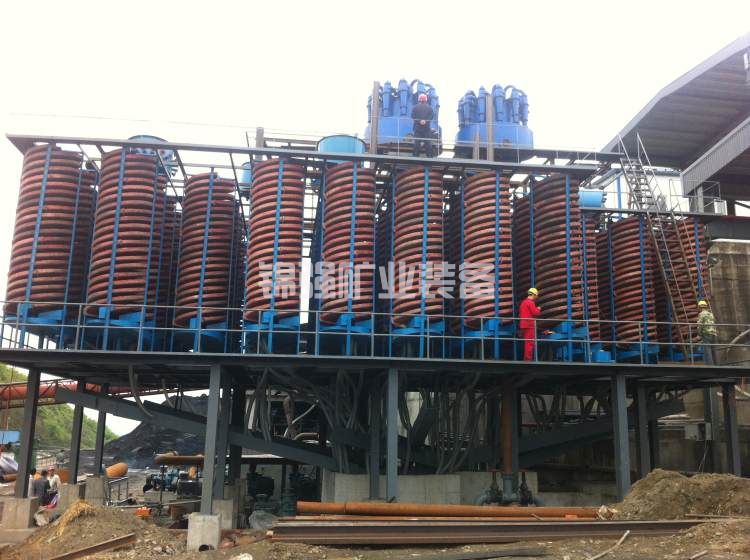

跳汰回路只是重力分选流程的前半段。粗精矿产率和品位还不够，需要与螺旋溜槽、摇床等设备衔接。

跳汰粗精矿的粒度较粗，通常在零点二毫米以上，直接进入摇床会给摇床带来较大负荷。实际设计中，跳汰粗精矿通常先经过分级，粗粒级进入摇床或螺旋溜槽精选，细粒级直接进入螺旋溜槽系统。

跳汰尾矿也不是完全没有价值。扫选尾矿中仍然含有微细粒重矿物，可以进入离心选矿机做最终回收，也可以作为建材原料出售，实现资源最大化利用。

三个最常见的问题

锆钛重砂跳汰回路为什么要分级而不直接入选？

因为跳汰机的分选效率对给矿粒度分布非常敏感。粗细颗粒混合进入跳汰机时，粗颗粒占据床层底部空间，细颗粒还没来得及沉降就被水流带走，造成细粒重矿物的流失。分级后每台设备只处理一个较窄的粒级范围，粗细互不干扰，回收率能提高十到二十个百分点。

锯齿波跳汰机和正弦波跳汰机怎么选？

锆钛重砂矿优先选锯齿波跳汰机。锯齿波的上升流快、下降流慢，对粗粒重矿物的回收效率更高，耗水量更低。如果矿石中细粒含量高，零点一毫米以下占比较大，可以考虑采用正弦波跳汰机配合细粒跳汰工艺。但总体上，锯齿波跳汰机在锆钛行业的应用更广泛。

跳汰回路的给矿浓度控制在多少比较合适？

跳汰机的理想给矿浓度通常是百分之二十到三十。浓度太高，床层太厚、松散不充分，重矿物沉降受阻。浓度太低，处理量下降、耗水量增加。对于锆钛重砂矿，建议控制在百分之二十到二十五之间。给矿浓度还影响床层膨胀率，浓度越高床层膨胀越困难，需要更大的冲程来维持松散效果。

记住：跳汰回路的效率不取决于单台设备有多好，而取决于分级是否到位、波型是否匹配、给矿浓度是否稳定。分级让每台设备只做自己擅长的事，锯齿波让重矿物有足够的沉降时间，稳定的给矿让床层始终保持最佳状态。三者缺一，回收率就上不去。

关于本文：文中数据和案例来源于公开文献与行业实践，具体工艺参数和设备选型需以实际矿石性质和试验结果为准。
