锆英砂矿分离整线方案：从原矿到精矿的全流程工业化配置

本文速览

锆英砂矿分离整线方案涵盖从原矿到合格精矿的全部工序，包括洗矿脱泥、重选富集、脱水干燥、磁选除杂和静电分离五大模块。整线方案与单机采购的本质区别在于，单机是买了一堆零件，整线是买了一台能运转的机器。以海滨砂矿为例，原矿品位氧化锆加氧化铪百分之一到三，经过重选磁选电选联合流程，最终精矿品位可达百分之六十六到六十八，总回收率百分之七十到八十五。一条处理量二十吨每小时的中型生产线，设备投资一百五十到三百万元，占地六百到一千平方米，投资回收期十二到二十四个月。

为什么需要整线方案而不是单机拼凑

很多客户问过这个问题，我买一台螺旋溜槽、一台摇床、一台磁选机，自己拼起来不就行了。

道理不复杂，但后果很严重。单机采购模式下，你可能买到性能很好的螺旋溜槽、摇床、磁选机，但它们之间的衔接、料仓缓冲、浓度调节、矿浆输送这些环节全部要你自己搞定。设备到厂后最常见的问题是什么，筛分机处理能力比磁选机大百分之三十，中间料斗频频溢料。磁选机出料口与电选机进料口高差不足，需要增加一台提升机。各家电控柜互不兼容，操作工要学三套系统。这些问题在图纸上不容易发现，设备装好了才发现改起来费时费钱。

整线方案的价值在于，别人已经替你想好了原矿从一头进去、精矿从另一头出来，中间所有环节都打通了。各段处理能力逐级匹配，设备接口尺寸统一，控制系统整合为一套。业主验收时拿到的是能稳定产出的完整生产线，不是一堆需要自己摸索组装的零件。

整线方案的适用条件

整线方案不是一套流程包打天下，要根据矿石类型定制。

海滨砂矿型是最适合整线方案的矿石类型。特点是锆英石呈单体解离状态，不需要破碎磨矿。含泥量低，小于百分之五。粒级适中，零点零八到零点五毫米，适合重选。海南、广东、福建沿海的大部分锆砂矿属于这一类。

风化壳型锆矿的特点是锆英石表面有黏土或铁质包裹层，需要强力擦洗才能暴露。含泥量高，百分之十到三十，前段必须脱泥。粒级偏细，零点零五到零点二毫米，普通螺旋溜槽效果差。广西、云南的风化壳型锆矿属于这一类。

石英脉型和岩矿型的特点是原矿是大块岩石，需要破碎磨矿。锆英石嵌布在石英脉或围岩中，解离需要磨到一定细度。江西、湖南、内蒙古的部分岩矿属于这一类。

整线方案的适用原矿条件一般为锆英石品位百分之一到三，重矿物总量百分之二到六，含泥量不超过百分之二十。原矿中重矿物总量过低时经济性不佳，含泥量过高则需在流程前端强化洗矿脱泥。

确定工艺流程之前，一定要拿矿样做选矿试验。几十公斤的代表性矿样送到有资质的实验室做重选、磁选、电选条件试验，确定最佳流程和参数。不做试验直接上设备，等于闭着眼睛开车。

整线方案的模块构成

一套完整的锆英砂矿分离整线方案，由准备作业、重选富集、脱水干燥、干法提纯四大模块组成。

准备作业是原矿进入选厂后的第一道工序。对于海滨砂矿，准备作业相对简单，格筛除杂、调浆、脱泥。对于风化壳型砂矿，准备作业要复杂得多，两级洗矿、擦洗剥离、旋流器脱泥、细泥浓密。

洗矿作业采用圆筒洗矿机，筒体直径两千毫米、长度六千毫米，内部设扬料板和高压喷淋管组。原矿以八十到一百二十吨每小时的速率由板式给料机送入洗矿机，高压水压力零点三到零点五兆帕从筒体上部多排喷淋管喷出，冲刷物料表面黏土。物料随筒体旋转被扬料板反复扬起落下，停留时间三到五分钟，洗净率要求达到百分之八十五以上。

脱泥作业采用水力旋流器组，配置直径三百五十毫米旋流器四到六台并联运行。洗矿机排出的矿浆经渣浆泵送入旋流器给料总管，给矿压力控制在零点零八到零点一二兆帕。脱泥效率要求达到百分之八十五以上。

分级作业采用双层直线振动筛，筛面尺寸一千二百乘三千六百毫米，上层筛网零点六毫米，下层筛网零点一二毫米。分级产出三个粒级产品，零点六毫米以上粗砂产率约百分之十，零点一二到零点六毫米中砂产率约百分之六十五，零点一二毫米以下细砂产率约百分之二十五。中砂是锆英石最优回收粒级，是螺旋溜槽的主力处理对象。

准备作业的价值常被低估。实际上，准备作业做不好，后面的重选设备效率至少打七折。螺旋溜槽的矿浆通道被泥糊死、摇床床面被泥膜覆盖，这些问题都源于准备作业不到位。

重选富集是整线方案的主体模块。螺旋溜槽粗选加摇床精选的组合，利用锆英石与脉石的比重差实现富集，从原矿品位百分之一到五提升到重选精矿品位百分之四十到五十五。

螺旋溜槽段的配置通常为粗选加扫选两级。粗选产出重矿物精矿和轻矿物尾矿，轻矿物尾矿进扫选再次回收。扫选精矿返回粗选，扫选尾矿作为最终尾矿排放。螺旋溜槽处理量大、不耗电、操作简单，一台直径九百毫米的单头螺旋溜槽每小时处理量六到十五吨，抛废率可达百分之七十到八十。粗精矿的品位通常能从原矿的百分之一到三提到百分之八到十五。粗选段通常配置为两段粗选加一段扫选，抛尾率百分之七十到八十，重矿物回收率百分之九十到九十五。

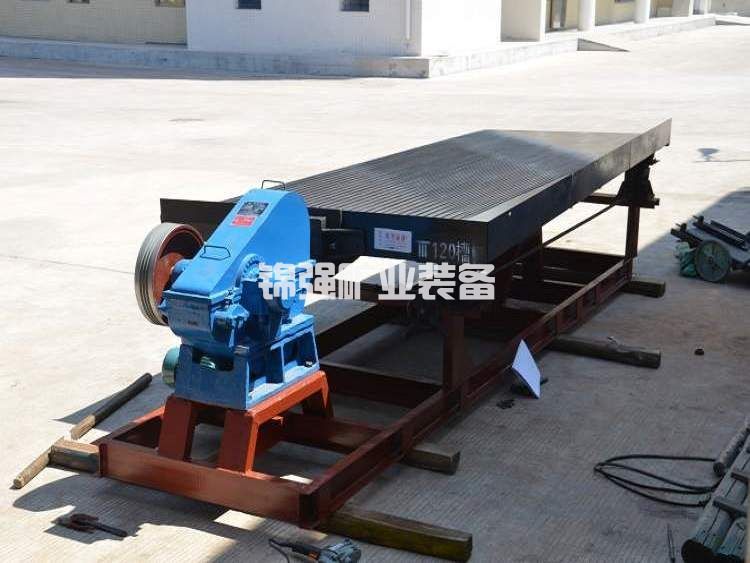

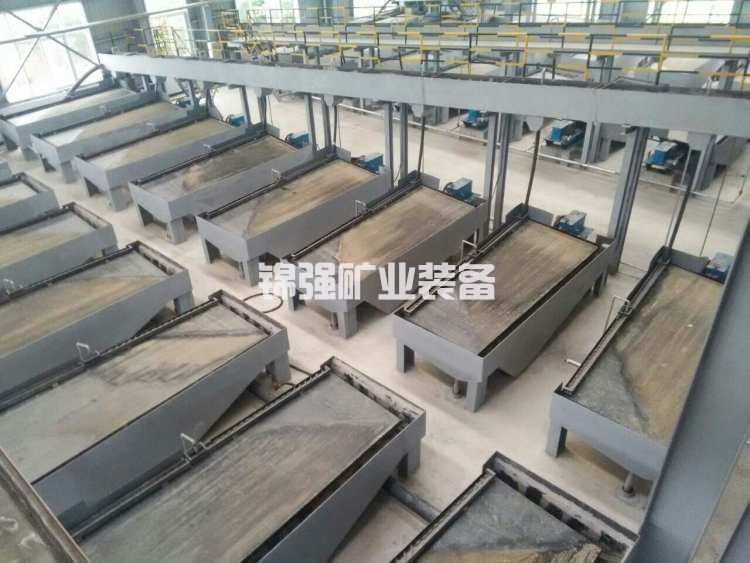

摇床段的配置为粗选加精选。螺旋溜槽精矿进摇床粗选，产出精矿带、中矿带和尾矿带。精矿带进入摇床精选段，中矿带返回重选流程再处理，尾矿带与螺旋溜槽扫选尾矿合并。摇床精矿品位达到重矿物含量百分之八十到九十二，氧化锆百分之四十到五十五。摇床给矿浓度控制在百分之十五到二十五，冲程六到十五毫米，冲次二百五十到二百八十次每分钟。

重选段的目标不是直接出成品，而是把轻矿物去掉，同时尽量提高重矿物的回收率。回收率做到百分之八十五以上，精矿品位百分之二十到三十就合格。重选段是整个流程的减负段，它处理量最大、成本最低。如果重选段没把轻矿物甩干净，大量废石进入磁选和电选，后段设备处理量超负荷，能耗和磨耗都高。

脱水干燥是承上启下的关键环节。重选精矿的水分在百分之十二到二十，干法提纯要求水分低于百分之一。三级脱水，浓缩机把矿浆浓度从百分之十到十五提到百分之四十五到五十五，过滤机或脱水筛降到百分之十到十五，转筒干燥机降到百分之一以下。干燥温度一百二十到一百四十摄氏度，出料温度需冷却至五十摄氏度以下再进入干法设备。

干燥环节是整线方案承上启下的关键。含水率降不到百分之一以下，后续磁选和电选设备都无法正常运行。磁选机处理湿物料会堵，电选机处理湿物料根本分不开。

干法提纯是磁选加静电分离的组合。整线方案的工艺架构采用四段三产品结构，四段为洗矿脱泥段、重选富集段、磁选分离段、静电分选段，三产品为最终产出的锆英石精矿、钛铁矿精矿和金红石精矿。

磁选段采用弱磁加强磁两段配置。弱磁选场强零点二五到零点三五特斯拉，去除磁铁矿和粗粒钛铁矿。弱磁选的产率大约占入料的百分之三到八，这部分磁选产物可以作为铁精矿副产品销售。强磁选背景场强一点零到一点四特斯拉，去除独居石、石榴石和细粒钛铁矿。强磁选的产率约占入料的百分之六到十五。强磁选的非磁性产品就是锆英石和金红石的混合物，两者合计含量通常在百分之八十五到九十二。

磁选段的核心操作参数是两个场强设定和给料厚度控制。弱磁场强高了会把部分连生体带进磁性产品造成锆损失，低了则除铁不彻底。给料厚度超过磁选机的有效作用深度时，底层的磁性颗粒吸不到，杂质去除率直线下降。

静电分离段是整线方案的技术核心。混合物料进入高压静电分选机，金红石是半导体，在高压电场中能导电，被静电电极吸附后脱落进入导体产品槽。锆英石是非导体，不易导电，随滚筒转到后方落入非导体产品槽。静电分离段的作业级数直接影响最终精矿品位，标准配置为三段作业：粗选、扫选、精选。粗选段以回收率为优先，产出初级锆英石产品。

经过完整的磁选静电分离流程，非导体部分产出锆英石精矿，氧化锆品位可以达到百分之六十五以上。导体部分产出金红石精矿，二氧化钛品位可达百分之八十五到九十。

不同矿型的流程差异

海滨砂矿型的推荐流程为筛分脱泥、螺旋溜槽粗选、摇床精选、脱水、烘干、磁选、电选。总回收率百分之七十五到八十五，精矿品位百分之六十六到六十八。

风化壳型锆矿的推荐流程为滚筒筛洗矿、擦洗机强力擦洗、脱泥斗脱泥、细粒螺旋溜槽粗选、离心选矿机或摇床精选、脱水烘干、磁选电选。总回收率百分之六十五到七十五，精矿品位百分之六十五到六十七。

石英脉型和岩矿型的推荐流程为颚破粗碎、圆锥破中细碎、球磨机磨矿、分级机分级、重选粗选精选、磁选电选。总回收率百分之六十五到七十五，但能耗和投资比砂矿高百分之三十到五十。

整线方案的产能与投资

锆英砂矿分离整线方案的投资规模取决于产能、矿石类型和自动化程度。

一条处理量二十吨每小时的中型生产线，设备投资一百五十到三百万元，占地六百到一千平方米，操作人员每班四到六人，投资回收期十二到二十四个月。

处理量五十吨每小时的大型生产线，设备投资五百到一千五百万元级别。一条完整的联合生产线处理量五到五十吨每小时，最终锆英砂精矿品位可达百分之六十六到六十八，回收率百分之七十五到八十五。

设备投资构成参考，螺旋溜槽组约五十万元，摇床组约四十万元，磁选机组约三十五万元，电选机组约二十五万元，皮带和泵等辅助设备约二十万元，电气控制约十万元。厂房和基建另算。

整线方案设计的常见误区

第一个误区是忽略矿石类型差异照搬流程。海滨砂矿和风化壳型砂矿的设备配置差异显著。海滨砂矿含泥低，用滚筒筛加喷淋水就够了。风化壳型含泥高，必须加擦洗机和强力脱泥。照搬流程结果精矿品位和回收率都达不到设计指标。

第二个误区是重选段只设一级螺旋溜槽。粗精矿品位只有百分之十左右，里面还混着大量轻矿物，直接进磁选机，磁选机处理量大、效果差。螺旋溜槽后面至少要加一级摇床。

第三个误区是各段处理能力不匹配。重选段处理原矿量最大，磁选段处理重选精矿，静电段处理磁选非磁性产品，三段之间是减量关系，处理量逐级递减。如果各段设备按各自的最大能力选型，结果就是重选精矿只有设计值的一半，磁选机吃不饱、静电机空转。

第四个误区是不设中间缓冲料仓。前段设备波动直接冲击后段，整条线稳定性差。磁选段停机时电选段就没料可吃，电选段故障时干燥机还得继续烘料。

第五个误区是忽视干燥环节。干燥机选型偏小导致产量上不去，整条线被卡在干燥段。干燥温度控制不严导致含水率超标或金红石氧化，后续磁选和电选都无法正常工作。

整线方案的实际案例

广东省某选厂原来只用重选，精矿品位氧化锆加氧化铪百分之六十三点五，二氧化钛百分之三点二，只能卖普通陶瓷级。上了整线方案后，精矿品位升到百分之六十七点二，二氧化钛降到百分之零点二五，达到高级陶瓷和焊条级标准。产品售价从每吨六千元涨到八千五百元以上。

莫桑比克某海滨砂矿采用磁选电选联合精选流程，获得一级锆英石精矿氧化锆品位百分之六十五点五六、回收率百分之四十一点八六，三级锆英石精矿氧化锆品位百分之六十四点六五、回收率百分之三十四点二二，锆英石精矿氧化锆综合回收率达到百分之七十六点零八。

广西粤桥和山东域潇的锆钛产线采用长沙矿冶院研发的高压电选机系列设备，实践证明对海滨砂矿锆英石提纯和金红石精选效果稳定。

锆英砂矿分离整线方案的核心就是把洗矿脱泥、重选富集、脱水干燥、磁选除杂、静电分离五段从设计到交付全部打包。螺旋溜槽加摇床搞定重选富集，磁选机搞定磁性矿物分组，电选机搞定锆英石和金红石的最终分离。每段各司其职，一段没做好后面的设备再先进也难出好指标。先搞清楚矿石类型和品位，再按处理规模匹配各段设备的数量和规格，这是整线方案设计的基本原则。
