岩金矿选矿设备生产线配置方案

岩金矿选矿生产线的配置方案是整个选厂设计的核心。设备选型是否匹配、流程衔接是否顺畅、各作业段能力是否均衡，直接决定选厂的投资规模、运营成本和最终的经济效益。一条设计合理的生产线，应当在满足工艺指标的前提下，实现投资省、能耗低、运转率高。本文从岩金矿的选矿工艺出发，提供完整的生产线配置思路和典型方案。

一、生产线配置的基本原则

配置选矿设备生产线需要遵循三个基本原则。第一，各作业段处理能力相互匹配，避免出现瓶颈环节。破碎能力大于磨矿能力，磨矿能力大于浮选能力，这是最基本的匹配要求。第二，矿浆输送依靠自流为主。合理的高差布置可以减少砂泵数量，降低电耗和维护成本。第三，设备选型留有适当裕度。设备铭牌能力按设计处理量的1.15至1.25倍选型，可以应对矿石性质波动和设备老化。

二、完整的工艺流程架构

岩金矿选矿生产线通常包含以下作业段。破碎筛分、磨矿分级、重选预富集、浮选、精矿脱水、尾矿输送。各作业段通过输送设备和矿浆管道连接，形成完整的生产链条。

下图以文字形式说明典型工艺流程。原矿进入粗碎，粗碎产品经输送带进入中碎，中碎后进入细碎，细碎与振动筛形成闭路。筛下产品进入粉矿仓，经给料机进入球磨机。球磨机排矿进入旋流器分级，沉砂返回球磨机，溢流进入重选设备。重选精矿直接产出，重选尾矿进入浮选粗选。浮选精矿进入浓缩机和过滤机，浮选尾矿经泵输送至尾矿库。

三、日处理200吨小型生产线配置

小型生产线适合年处理6万吨以下的岩金矿山。配置原则是流程简洁、投资节省、操作方便。

破碎筛分段配置如下。

磨矿分级段配置如下。

浮选段配置如下。

小型生产线总投资约180万至250万元。破碎车间至磨矿车间采用高差布置，矿浆依靠自流进入浮选。操作人员每班需3至4人。

四、日处理500吨中型生产线配置

中型生产线适合年处理15万吨规模的岩金矿山。配置原则是流程完整、自动化程度适中、经济性好。

破碎筛分段采用三段一闭路流程。

磨矿分级段采用旋流器与球磨机闭路。

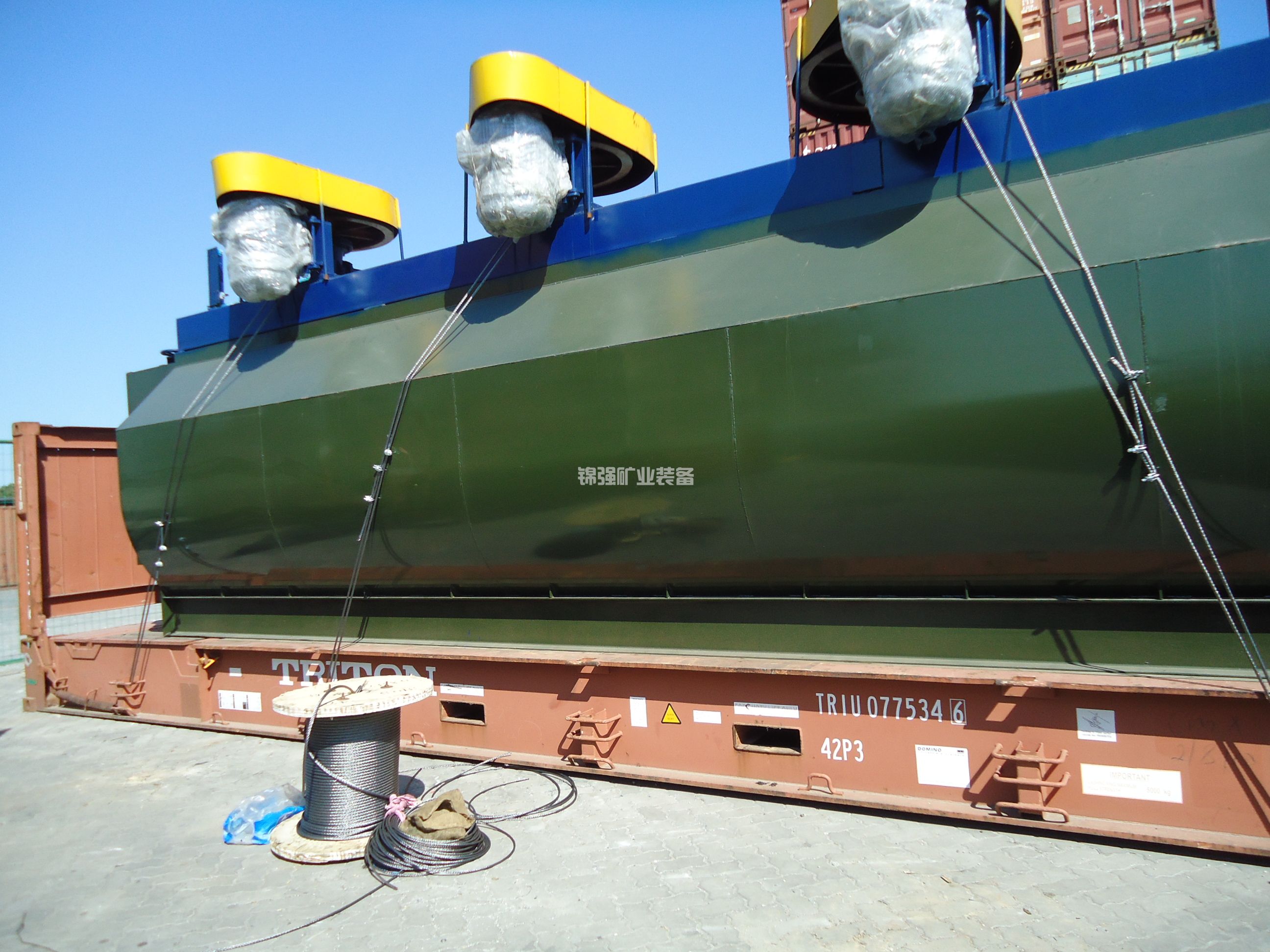

浮选段采用XCF与KYF组合。

中型生产线总投资约600万至850万元。建议配置PLC自动控制系统，操作人员每班需2至3人。生产线综合电耗约28至35度/吨矿。

五、日处理2000吨大型生产线配置

大型生产线适合年处理60万吨以上的大型岩金矿山。配置原则是大型化、自动化、节能化。

破碎筛分设备清单。

磨矿分级采用半自磨加球磨的组合配置。

浮选设备清单。

大型生产线总投资约2500万至4000万元。配备DCS集中控制系统，操作人员每班需5至7人。生产线综合电耗约22至30度/吨矿。

六、各作业段能力匹配计算

生产线能力匹配是配置方案的核心。以下以日处理500吨为例进行计算。

破碎段设计。日工作12小时，小时处理量42吨。粗碎选PE-600×900，铭牌能力50至80吨/小时，满足要求。细碎采用闭路，循环负荷按1.5倍计算，细碎机小时通过量需达到63吨。PYD1200细碎圆锥破铭牌能力70至100吨/小时，满足要求。

磨矿段设计。日工作24小时，小时处理量21吨。MQY2436球磨机铭牌能力20至28吨/小时，满足要求。旋流器给料量按球磨机排矿量计算，约为25至30立方米/小时。FX150×4旋流器组单台处理能力15至25立方米/小时，并联后满足要求。

浮选段设计。磨矿细度0.074毫米占70%时，矿浆浓度33%，矿浆流量约85立方米/小时。粗选停留时间按8分钟计算，需有效容积11.3立方米。XCF-20单槽有效容积20立方米，配置3槽后总容积60立方米，远超需求，但可以增加浮选次数提高回收率。

七、设备布置与矿浆自流设计

合理的设备布置可以大幅降低能耗和投资。破碎车间布置在采场附近，减少矿石运输距离。破碎产品经输送带送入粉矿仓，粉矿仓底设置给料机向球磨机给料。

磨浮车间布置在破碎车间下方。粉矿仓底部标高应高于球磨机给料口，利用重力给料。球磨机排矿端标高应高于旋流器给料泵的吸入池，保证矿浆自流进入泵池。

旋流器溢流通过管道自流进入浮选搅拌槽。搅拌槽底高于浮选机，浮选机采用阶梯布置。粗选区高于扫选区，扫选区高于精选区。浮选精矿自流进入浓缩机。

浓缩机底流通过渣浆泵送入过滤机。过滤机布置在精矿仓上方，滤饼直接落入精矿仓。尾矿自流进入尾矿泵池。

典型高差要求如下。粉矿仓底至球磨机给料口高差不小于3米。球磨机排矿端至旋流器泵池高差不小于1.5米。旋流器溢流口至浮选搅拌槽高差不小于2米。每级浮选机之间的高差0.3至0.5米。浓缩机至过滤机的高差根据泵的扬程确定。

八、辅助系统的配置要求

给水系统。选矿生产线需要生产水、冲洗水和药剂用水。生产水用于磨矿和浮选，水质要求悬浮物小于0.5克/升。冲洗水用于清理设备管道，用量约为生产水的10%。药剂用水要求较高，建议使用清水或处理后的回水。

回水系统。浮选尾矿中的水经尾矿库澄清后返回生产系统。回水利用率可达到80%以上。回水池应设置在选厂高位，利用重力自流向生产系统供水。

药剂制备系统。黄药、2号油、硫酸铜等浮选药剂需要集中制备和添加。药剂制备室应靠近浮选车间，药剂溶液通过计量泵精确添加。药剂添加点与浮选机之间的管道长度不宜超过30米。

压缩空气系统。气动阀门、仪表和鼓泡系统需要压缩空气。配置2台螺杆空压机，一用一备。压缩空气管道应设置过滤器和干燥机，保证气源洁净干燥。

电气控制系统。中小型选厂配置PLC控制系统，实现设备联锁启停和关键参数监测。大型选厂配置DCS集散控制系统，实现全流程自动控制和数据采集。控制系统应包括磨矿浓度自动调节、旋流器给料压力控制、浮选液位自动控制等功能。

九、不同矿石类型的配置差异

石英脉型金矿硬度高、磨蚀性强。破碎段需要配置圆锥破碎机，细碎段建议选用多缸液压圆锥破。磨矿段选用强力球磨机，衬板材质选用高锰钢或合金铸铁。浮选段需要强化粗扫选，适当增加浮选槽数，停留时间按16至20分钟设计。

蚀变岩型金矿硬度中等、粘土含量可能偏高。破碎段可选用反击式破碎机，产品粒形好。磨矿段需要注意粘土对分级的影响，旋流器溢流管可适当加大直径。浮选段需要加强矿浆准备，搅拌槽停留时间延长至3至5分钟。

氧化矿金矿硬度低、易粉碎。破碎段采用两段一闭路即可满足要求，可取消中碎。磨矿段球磨机可选用短筒型，钢球充填率降低至30%至35%。重选段是氧化矿回收金的关键，建议配置螺旋溜槽加摇床联合重选。

十、生产线配置的常见问题与对策

破碎能力不足是常见问题。原因往往是破碎机排料口偏大或筛分效率偏低。对策是缩小排料口，定期检查筛网磨损情况，保证筛分效率不低于85%。

磨矿细度不达标是另一个常见问题。原因可能是球磨机钢球补充不及时或分级效率偏低。对策是建立钢球添加制度，每周补充80毫米、60毫米、40毫米三种规格的钢球。检查旋流器沉砂嘴和溢流管的磨损情况，及时更换磨损件。

浮选回收率偏低可能与停留时间不足或药剂制度不合理有关。对策是检查浮选机充气量和液位，必要时增加浮选槽或延长停留时间。重新进行浮选试验优化药剂制度。

十一、生产线配置的经济评价

日处理500吨岩金矿选厂的典型经济指标如下。

总投资约700万元。其中破碎段150万元，磨矿段200万元，浮选段250万元，浓缩过滤30万元，电气控制30万元，土建安装40万元。

年处理矿石15万吨，原矿品位3.5克/吨，综合回收率88%。年产金精矿约1.2万吨，精矿品位40克/吨。年产值约4800万元，年运营成本约1200万元，年利润约3000万元。

投资回收期约3至4个月。以上测算未包含采矿成本和尾矿库建设费用，实际项目需根据具体条件调整。

岩金矿选矿设备生产线配置是一项系统工程。从破碎到浮选，每个作业段的设备选型都需要通盘考虑。建议在确定配置方案前，完成矿石工艺矿物学研究和选矿试验，获取可靠的设计参数。根据试验结果选择适合的工艺流程和设备规格，再通过专业设计院完成详细设计。一次配置到位，可以避免投产后反复改造带来的投资浪费和生产损失。
