岩金矿分级设备：旋流器与分级机对比

分级作业是岩金矿磨矿回路中的关键环节。分级设备的选型直接决定磨矿产品的粒度分布，进而影响浮选回收率和精矿品位。水力旋流器和螺旋分级机是应用最广的两类分级设备，但它们在分级原理、分级效率、占地面积和运营成本上差异显著。选错分级设备，磨机处理能力可能下降20%以上。本文从岩金矿的磨矿工艺出发，对两种设备进行系统对比，帮助选厂做出合理选择。

一、两种设备的分级原理

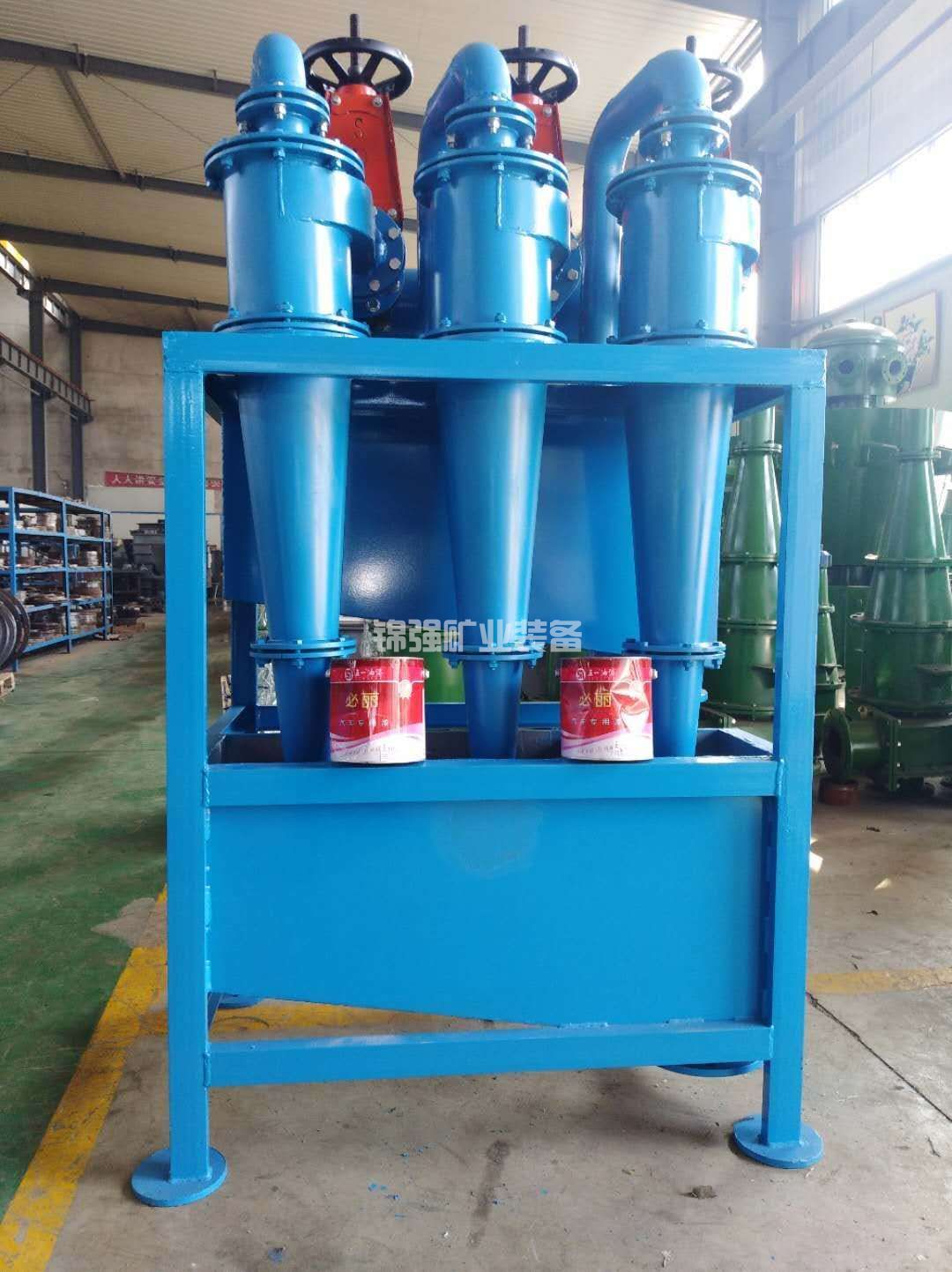

水力旋流器利用离心力场实现分级。矿浆以切线方向进入旋流器圆柱段，在内部形成高速旋转的涡流。矿浆中的粗颗粒受离心力作用甩向器壁并向下运动，从沉砂嘴排出返回球磨机。细颗粒向中心轴聚集并向上运动，从溢流管排出进入下一道作业。旋流器没有运动部件，分级速度极快。

螺旋分级机利用重力沉降原理。设备呈倾斜安装的U型槽内装有旋转的螺旋轴。矿浆从槽体中部进入，细颗粒悬浮在矿浆上层并随矿浆流向溢流端，粗颗粒沉降到槽底并被螺旋叶片向上推送至返砂端。螺旋分级机结构简单、运行稳定。

二、分级效率与精度的对比

分级效率是衡量设备性能的核心指标。分级效率指给料中合格粒级进入溢流的比例以及不合格粒级进入沉砂的比例。

水力旋流器的分级效率通常在60%至80%之间。它的优势在于分级速度快，矿浆在旋流器内的停留时间仅数秒，避免了过磨现象。旋流器的分级曲线陡峭，能够清晰将物料按设定粒度分开。

螺旋分级机的分级效率一般在40%至60%。由于依靠重力沉降，细颗粒随矿浆流动时容易被粗颗粒携带进入沉砂，造成“跑粗”现象。溢流中 coarse particles 含量偏高，进入浮选的物料粒度过粗会影响回收率。

从分级精度看，旋流器的分离粒度可精确控制在0.075毫米左右。通过调整旋流器直径、给料压力、沉砂嘴直径和溢流管直径，可以改变分离粒度。螺旋分级机的分离粒度调节范围有限，主要通过改变矿浆浓度和溢流堰高度来控制，精度明显低于旋流器。

三、磨矿回路中的工艺配合

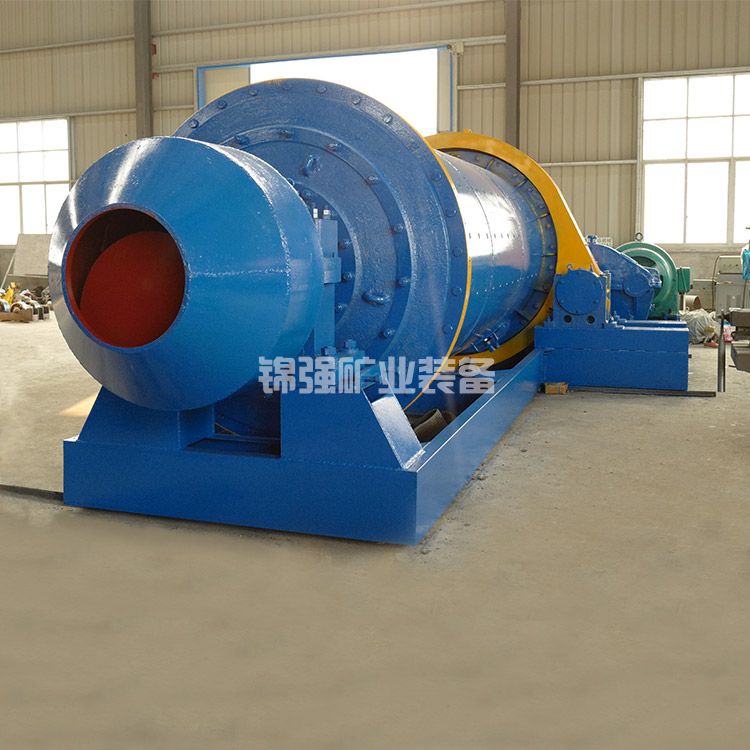

旋流器与球磨机配合形成闭路磨矿时，旋流器的沉砂返回球磨机。由于旋流器底流浓度高达65%至75%，返回球磨机的物料浓度适中，有利于磨矿效率的发挥。旋流器溢流浓度通常在25%至35%，完全满足浮选对矿浆浓度的要求。

旋流器给料需要渣浆泵提供压力。给料压力直接影响分级效果，工作压力通常为0.05至0.25兆帕。压力偏低时分级粒度变粗，压力偏高时沉砂浓度降低、处理量下降。因此旋流器系统需要配置变频调速的渣浆泵。

螺旋分级机与球磨机配合时，分级机与磨机形成一体。分级机返砂直接溜入球磨机给料端，无需额外输送设备。返砂浓度可达75%至85%，有利于球磨机的钢球冲击效果。但返砂量较大时容易造成磨机给料端积矿。

螺旋分级机溢流浓度在20%至30%，浓度偏低。对于一些需要较高浮选浓度的工艺，分级机溢流可能需要进一步浓缩，增加了额外的设备投资。

四、占地面积与配置灵活性

水力旋流器的占地面积极小。一台处理能力相当于螺旋分级机的旋流器，占地面积不足2平方米。一个日处理500吨的选厂，旋流器组连同给料泵的基础平台不超过20平方米。这一特点对老厂改造和场地受限项目极为有利。

螺旋分级机的占地面积则大得多。以FG-24型螺旋分级机为例，设备长度约11米，宽度约2.5米，占地面积接近30平方米。日处理500吨规模通常需要2台，占地面积约60平方米。分级机还需要倾斜安装，对基础要求较高。

配置灵活性方面，旋流器具备明显优势。旋流器可以根据生产需求灵活调整组合方式。多台小直径旋流器并联使用，可以获得更细的分级粒度和更高的分级效率。旋流器的安装高度可以按工艺流程需要灵活布置，给料泵的位置也可以相应调整。

螺旋分级机必须倾斜安装，倾斜角度通常为14至18度。安装位置受到矿浆自流要求的限制，通常布置在球磨机排矿端，配置灵活性较差。

五、投资与运营成本对比

以日处理500吨岩金矿选厂为例，对两种方案的投资和运营成本进行对比。

计算依据：电价0.7元/度，年工作300天，旋流器给料泵功率55千瓦，螺旋分级机功率7.5千瓦。旋流器备件主要为沉砂嘴和给料管衬里，分级机备件主要为螺旋叶片和下部衬板。

旋流器方案初投资较低，但年度运营成本较高，主要来自给料泵的电费消耗。分级机方案初投资较高，但运营成本低。项目运行3至5年后，两种方案的总持有成本基本持平。

六、不同磨矿阶段的适用性

一段磨矿是分级设备应用的主要场景。旋流器和分级机均可用于一段磨矿分级。

一段磨矿采用旋流器时，可以获得更细的溢流粒度和更高的分级效率。对于嵌布粒度较细的岩金矿，一段磨矿细度要求0.074毫米占70%至80%，旋流器是更好的选择。

一段磨矿采用分级机时，适用于嵌布粒度较粗的矿石。当溢流细度要求0.074毫米占60%以下时，分级机完全可以满足要求。分级机在高浓度磨矿回路中的稳定性优于旋流器，对给料波动的适应能力更强。

二段磨矿分级通常选用旋流器。二段磨矿产品细度要求高，0.074毫米占85%至95%，分级机难以达到这样的分级精度。旋流器的小直径配置可以实现0.037毫米甚至更细的分级粒度。

分级机在二段磨矿中仅适用于粗粒级矿石或精矿再磨等对细度要求不高的场合。整体而言，旋流器在细粒分级上的优势是分级机无法替代的。

七、矿石性质的影响

矿石的密度、粒度组成和含泥量对分级设备的选择有重要影响。

密度大的矿石，矿浆中固体颗粒沉降速度快。旋流器处理高密度矿石时，底流浓度会明显增高。对于岩金矿这种密度较高的物料，旋流器的沉砂浓度通常在70%以上，返砂浓度过高会影响磨机给料。适当增大沉砂嘴直径可以缓解这一问题。

分级机对高密度矿石的适应性更好。螺旋分级机依靠重力沉降，高密度物料沉降更快，分级效率反而有所提高。返砂浓度达到75%至85%时，对球磨机的冲击磨矿效果有利。

高含泥量矿石对旋流器影响较大。细泥在旋流器中容易进入溢流，但也会有一部分细泥混入沉砂造成过磨。含泥量超过15%时，分级效率明显下降。分级机在处理高含泥量矿石时，细泥容易在矿浆表面形成泡沫层，影响溢流通过能力。

总体而言，分级机对高密度和高含泥量矿石的适应性优于旋流器。但对于细粒分级要求高的矿石，旋流器的优势更为突出。

八、旋流器的选型参数

旋流器直径决定分级粒度上限。直径越小，分级粒度越细。岩金矿磨矿分级常用直径75毫米、150毫米、250毫米、350毫米四种规格。

给料压力是控制分级粒度的关键参数。压力每提高0.05兆帕，分级粒度可减小约10微米。但压力过高时泵的能耗增加，沉砂嘴磨损加快。推荐工作压力范围如下：粗分级0.04至0.08兆帕，细分级0.08至0.15兆帕。

沉砂嘴直径影响底流浓度和分级效率。沉砂嘴偏小会造成底流浓度过高且沉砂量不足，偏大会导致溢流跑粗。沉砂嘴直径通常为旋流器直径的0.2至0.35倍。

九、分级机的选型参数

螺旋分级机分为高堰式和沉没式两种。高堰式适用于粗分级，分离粒度0.15至0.3毫米。沉没式适用于细分级，分离粒度0.075至0.15毫米。

高堰式分级机的螺旋叶片上端高于溢流堰。溢流堰高度可调，通过调节堰高改变分级面积。适用于一段磨矿要求溢流细度0.074毫米占50%至65%的场合。

沉没式分级机的螺旋叶片完全浸没在矿浆中。溢流端设有多个溢流槽，分级面积大，可获得更细的溢流。适用于一段磨矿要求溢流细度0.074毫米占65%至80%的场合。

螺旋直径决定处理能力。FG-15型直径1.5米，处理能力100至200吨/日。FG-20型直径2米，处理能力200至400吨/日。FG-24型直径2.4米，处理能力400至700吨/日。FG-30型直径3米，处理能力700至1200吨/日。

螺旋转速影响返砂量和分级粒度。转速越快、返砂量越大，但螺旋叶片磨损加快。推荐转速范围为高堰式4至8转/分钟，沉没式2至5转/分钟。

十、组合分级方案

对于细度要求高或处理量大的选厂，可以采用旋流器与分级机组合的分级方案。

一种常见组合是一段分级使用分级机、二段分级使用旋流器。分级机处理粗磨回路，稳定性好。分级机溢流进入二段旋流器分级，获得高细度溢流进入浮选。组合方案兼顾了分级机的稳定性和旋流器的细粒分级能力。

另一种组合是旋流器串联使用。一级旋流器进行粗分级，沉砂返回磨机。一级溢流进入二级小直径旋流器进行细分级，获得高细度溢流。二级沉砂可以进入二段磨机或返回一段磨机。这种配置可以获得0.037毫米以下的溢流细度。

十一、选型决策建议

根据矿石性质和工艺要求，给出以下选型建议。

优先选用旋流器的场景：

• 溢流细度要求0.074毫米占75%以上

• 场地受限，无法安装大型分级机

• 二段磨矿及细粒分级作业

• 新建项目需要紧凑布置

• 嵌布粒度细、需要高分级效率

优先选用分级机的场景：

• 溢流细度要求0.074毫米占65%以下

• 矿石含泥量高、旋流器分级效率下降明显

• 电力供应紧张、旋流器泵耗成本高

• 磨矿浓度波动大、需要稳定返砂

• 日处理量1000吨以下的中小型选厂

对于处理量大、细度要求高的项目，推荐采用旋流器与分级机组合的方案。一段分级用分级机保证稳定生产，二段分级用旋流器保证细度。这种配置可以兼顾两种设备的优势。

旋流器和分级机各有优劣。分级机是成熟可靠的传统设备，在稳定性上有独特优势。旋流器是现代高效设备的代表，在分级细度和效率上不可替代。建议在选型前完成磨矿分级试验，明确可达到的分级细度和分级效率。根据试验结果和现场条件综合判断，做出最适合磨矿工艺的选择。
