红土铬矿选矿黏土难处理？圆筒洗矿机效果惊人

核心结论速览

• 红土铬矿中黏土含量高达30%-50%，是导致洗矿不净、重选失效的根本原因

• 圆筒洗矿机通过筒体旋转产生的提升跌落和矿粒自磨，能有效剥离黏土包裹层

• 合理配置的圆筒洗矿机洗净率可达85%-92%，配合高压喷水后效果更佳

• 与槽式洗矿机串联使用，可解决高黏土红土铬矿的洗矿难题，为后续重选扫清障碍

一、行业背景：黏土包裹是红土铬矿选矿的“头号杀手”

红土铬矿形成于热带亚热带风化壳，铬铁矿颗粒长期受化学风化和水合作用，被一层致密的黏土矿物紧紧包裹。这些黏土以高岭石、蒙脱石、伊利石为主，具有极强的粘附性和膨胀性。当原矿进入选矿流程后，黏土吸水形成胶泥状矿浆，将铬铁矿颗粒层层封死。

直接跳过分选是不可行的。黏土包裹的铬铁矿表现为低密度团聚体，无法按铬铁矿的真实密度（4.2-4.8g/cm³）与脉石分离。即便强行进入螺旋溜槽，黏土也会迅速覆盖槽面，堵塞来复条，导致分带完全消失。许多选厂因为这个原因，回收率长期徘徊在50%-60%，精矿品质不达标，资源浪费严重。

面对黏土难处理这一顽疾，圆筒洗矿机给出了令人惊喜的答案。它利用筒体旋转产生的机械力和矿粒间的自磨作用，能够高效剥离黏土，洗净率远超传统单段冲洗。合理配置的圆筒洗矿机，配合高压喷水，可以使红土铬矿的黏土脱除率达到90%以上，为后续重选创造清洁给矿条件。

二、技术原理：圆筒洗矿机如何剥离黏土

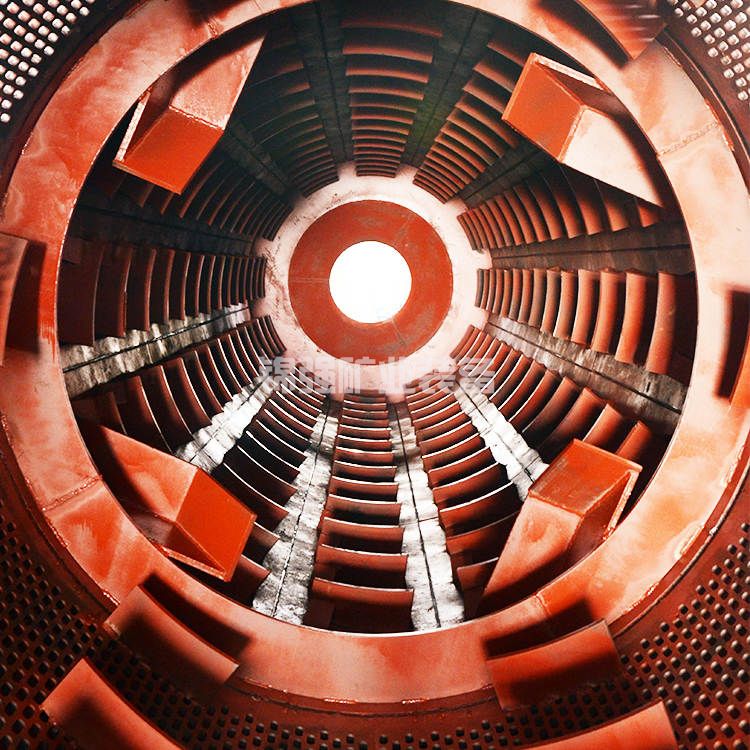

圆筒洗矿机的工作原理并不复杂，但针对黏土包裹型矿石却有奇效。矿浆从一端给入，随着筒体旋转，矿粒被提升到一定高度后呈抛物线跌落，相互撞击。在这个过程中，矿粒之间产生剧烈的摩擦和剪切，黏土膜从铬铁矿表面被撕裂、剥离。

圆筒洗矿机的黏土剥离效率取决于三个因素。第一，筒体转速。转速过低，矿粒呈滑移状态，擦洗力度不足；转速过高，矿粒被离心力带起紧贴筒壁，跌落作用减弱。红土铬矿洗矿的适宜转速为临界转速的50%-65%，对于直径1.8-2.2米的洗矿机，对应转速14-18转/分钟。第二，筒体长度。长径比越大，物料停留时间越长，擦洗越充分。处理高黏土矿石推荐使用长径比4:1以上的洗矿机。第三，内部结构。筒体内壁加装提升条和衬板，可增强矿粒的提升高度和跌落冲击力。

高压喷水是圆筒洗矿机的关键辅助。在给料端和筒体中部设置高压喷水管（压力0.4-0.6MPa），水流直接冲击矿粒表面，将被剪切松动的黏土迅速冲走，防止其重新附着。这一组合使圆筒洗矿机对红土铬矿的洗净率从70%提升至90%以上。

圆筒洗矿机的惊人之处在于，它不依赖化学药剂，纯物理方式即可解决黏土难处理的问题。这对于环保要求日益严格的选矿行业，具有重要的现实意义。

三、工艺流程：圆筒洗矿机的配置与操作

处理高黏土红土铬矿时，单台圆筒洗矿机往往不够，推荐采用“圆筒洗矿机+槽式洗矿机”两段联合或双圆筒串联配置。

单段圆筒洗矿方案（适用于含泥量<25%）

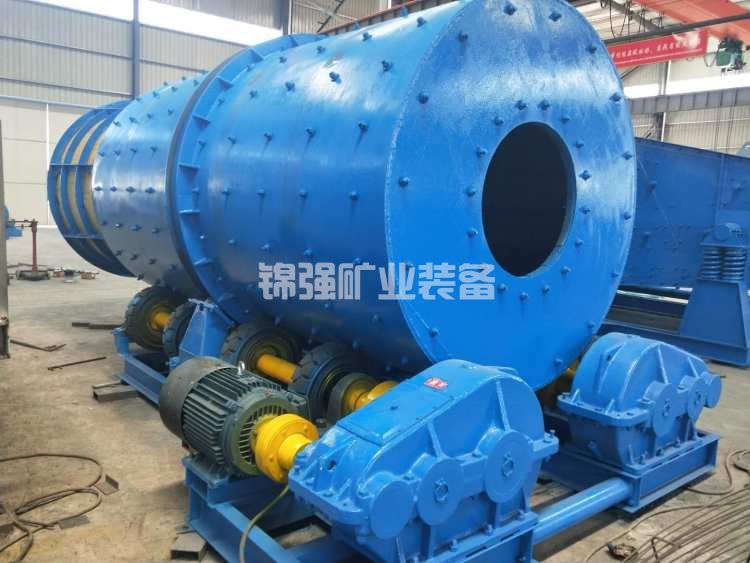

原矿经板式给料机送入圆筒洗矿机（Φ1.8×7.0m），筒体转速16r/min，加水比1.5-2.0，高压喷水压力0.4MPa。排料端设圆筒筛（筛孔8-10mm），筛下矿浆进入后续脱泥系统。此方案洗净率约75%-85%。

两段圆筒洗矿方案（适用于含泥量25%-40%）

第一段圆筒洗矿机（Φ1.8×6.0m）进行粗洗，排料经圆筒筛（筛孔12mm）除去粗砾石，筛下进入第二段圆筒洗矿机（Φ1.5×6.0m）。第二段提高喷水压力至0.5MPa，并添加少量分散剂（如水玻璃300-500g/t）辅助分散。两段总停留时间6-8分钟，洗净率可达88%-94%。

圆筒+槽式联合方案（适用于含泥量>40%）

第一段采用双螺旋槽式洗矿机进行强力擦洗，第二段用圆筒洗矿机进行高压冲洗和最终分散。这是目前处理高黏土红土铬矿最有效的组合，洗净率可达92%-96%。

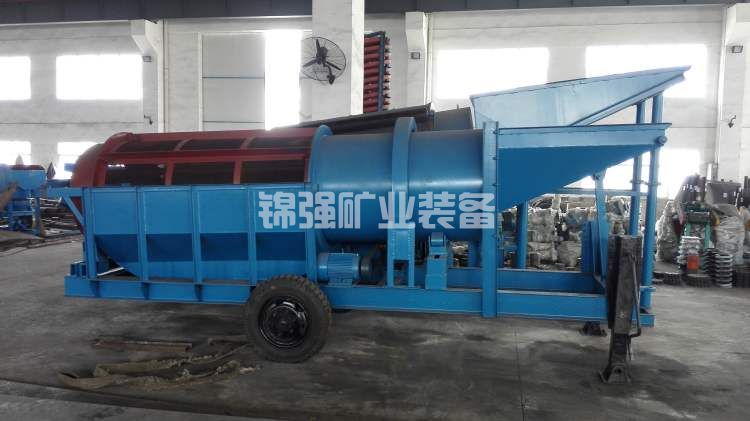

圆筒洗矿机排料端的圆筒筛筛孔需根据后续工艺设定。若筛上物料中含铬铁矿连生体较多，应返回再洗或进入破碎机；若以纯脉石为主，可直接丢弃。筛下矿浆进入水力旋流器和高频细筛脱泥，为螺旋溜槽准备合格给矿。

四、方案对比：圆筒洗矿机与其他洗矿设备的差异

下表对比了圆筒洗矿机、槽式洗矿机、擦洗机在处理高黏土红土铬矿上的表现。

圆筒洗矿机的优势在于处理量大、能耗低、运行平稳，适合大规模连续作业。对含泥量30%-40%的红土铬矿，单台圆筒洗矿机即可达到满意效果。当含泥量超过45%时，建议与槽式洗矿机联合使用，取长补短。

五、案例参考：印尼某红土铬矿圆筒洗矿机改造

印尼苏拉威西岛某红土铬矿，原矿含泥量高达42%，Cr2O3品位8.7%。早期采用单段圆筒洗矿机（Φ1.5×5.5m，无高压喷水），洗净率仅68%，螺旋溜槽给矿含泥量22%，导致回收率56%，精矿品位38%。该矿决定对洗矿系统进行全面升级。

改造方案：更换为Φ1.8×7.5m加长型圆筒洗矿机，筒体转速15r/min，增设两排高压喷水管（压力0.5MPa），排料端圆筒筛筛孔调整为10mm。同时在第一段前增加一台槽式洗矿机（1.8×5.5m）进行预擦洗。两段联合运行，总停留时间约7分钟。

改造后洗净率升至93%，脱泥后重选给矿含泥量降至7.5%。螺旋溜槽回收率从56%提升至84%，摇床精选后最终精矿Cr2O3品位达到47.2%。年处理原矿18万吨，增产精矿约2800吨。设备改造投资约65万元，年增效益约320万元，投资回收期不足3个月。该矿负责人感叹：“没想到圆筒洗矿机效果这么惊人，黏土问题基本解决了。”

六、常见技术问题与对策

问题一：圆筒洗矿机筒体内壁结疤，物料打滑

黏土在筒体内壁附着形成泥层，降低提升效果。对策：在筒体内壁加装提升条（高度50-80mm，间距200-300mm），破坏泥层连续性。提高喷水压力至0.5MPa以上，直接冲刷筒壁。每班停机后用高压水枪清理。

问题二：排料端圆筒筛筛孔堵塞，筛分效率下降

筛孔被黏土和细泥糊堵。对策：在筛筒上方加装喷水管，连续冲洗。筛孔选用梯形截面防堵设计。对于高黏土矿石，可将筛孔适当放大至12-15mm，减少堵塞。若仍无效，改用振动筛代替圆筒筛。

问题三：洗矿后矿浆中仍有明显泥团，洗净率不达标

洗矿强度不足或停留时间不够。对策：降低给料量（降至设计值的80%），延长停留时间。提高筒体转速2-3r/min，但注意不超过临界转速。增加第二段洗矿或与槽式洗矿机串联。

问题四：圆筒洗矿机出料端粗粒中可见黑色铬铁矿

粗粒铬铁矿或连生体被误抛。对策：取样化验筛上粗粒的Cr2O3品位。若高于2%，应设置返回再洗或增加破碎环节。调整圆筒筛筛孔，将筛上物中-5mm部分返回洗矿机。

七、结论与建议

红土铬矿选矿中黏土难处理的问题，通过合理配置圆筒洗矿机可以得到有效解决。单台加长型圆筒洗矿机配合高压喷水，对含泥量30%-40%的红土铬矿洗净率可达88%-92%；与槽式洗矿机联合使用，可将洗净率提升至95%以上。黏土剥离后，重选给矿含泥量降至8%以下，螺旋溜槽和摇床的回收率和精矿品位显著提高。

对于拟建或已投产的红土铬矿选厂，建议根据原矿含泥量和黏土类型选择洗矿设备。含泥量低于30%时，单段圆筒洗矿机加高压喷水即可满足要求。含泥量30%-45%时，推荐两段圆筒洗矿机或圆筒+槽式联合方案。含泥量超过45%时，必须采用强力联合洗矿，并考虑添加少量分散剂。

洗矿后必须配套分级脱泥环节（水力旋流器+高频细筛），否则已剥离的黏土会再次干扰重选。圆筒洗矿机的效果惊人，但它只是“先洗后选”链条的第一环，完整的工艺设计才能将优势发挥到极致。如需针对您的红土铬矿样品进行洗矿参数优化，请提供含泥率、粒度筛析和黏土矿物分析数据，我们将出具定制化的洗矿方案。
