黑钨矿重砂提钨：一套以重选为核心的回收工艺

钨在工业上的地位无需赘述——硬质合金、高速钢、电极材料，没有钨，现代金属加工和切削工业就得停下大半。但钨的选矿却是所有金属中最“老实”的一种。钨矿石中，具有工业价值的主要是黑钨矿和白钨矿。黑钨矿（Fe,Mn）WO₄，比重7.1-7.5，性脆，具弱磁性。这个密度让它成为重选最擅长的处理对象。

从黑钨矿重砂中回收钨，工艺逻辑直接而清晰：用重选把重的（黑钨矿）从轻的（石英、长石）里面挑出来，再用磁选、浮选或电选把黑钨矿和它伴生的锡石、独居石等分离。

本文完整拆解黑钨矿重砂的回收工艺——从原矿到合格精矿，每一步做什么、用什么设备、能达到什么指标。

黑钨矿的“脾气”：密度大、性脆、弱磁性

设计工艺路线之前，先摸清黑钨矿的物理性质。这几条直接决定了选矿方法的优先级。

密度优势显著。 黑钨矿比重7.1-7.5，与石英（2.65）和长石（2.6）的密度差接近5。这意味着重选是分离黑钨矿与脉石的最经济手段。在水介质中，黑钨矿的沉降速度是石英的3倍以上，摇床上矿物带的分布清晰可辨。

性脆易过粉碎。 黑钨矿的硬度只有4.5-5（莫氏），比石英（7）软得多。在破碎和磨矿过程中，黑钨矿优先被磨细。这个特性决定了黑钨矿选矿的核心策略：及早回收已解离的单体，避免进入磨矿循环造成过粉碎。黑钨矿一旦磨到-0.074mm以下，摇床的回收率会明显下降。

弱磁性。 黑钨矿的比磁化系数约20-60×10⁻⁶cm³/g，属于弱磁性矿物。这个磁性水平比钛铁矿（250-300×10⁻⁶）低很多，但比石英和锡石（均无磁性）高。磁选可以作为一种辅助分离手段。

比重介于锡石和独居石之间。 黑钨矿比重7.1-7.5，锡石比重6.8-7.0，独居石比重4.9-5.5，锆石比重4.6-4.7。这四种矿物在重选时会同时富集在重产物中，需要后续磁选或电选来相互分离。

粗选段：重选为核心，及早回收是关键

黑钨矿选矿的粗选段目标很明确：在不磨矿或尽量少磨矿的条件下，用重选丢弃70-90%的脉石，获得一个可供精选的低品位粗精矿。

跳汰机：粗粒级黑钨矿的首选设备

对于粒度较粗（>2mm）的给矿，跳汰机是粗选段最直接有效的设备。黑钨矿的高比重使得它在跳汰机的上升水流中沉降极快，在下降水流中又被压缩分层——重矿物进入底层，轻矿物浮在上层。

跳汰机的给矿粒度上限一般为8-10mm。如果原矿中黑钨矿嵌布粒度较粗，一段跳汰就可以产出品位20-30% WO₃的粗精矿，尾矿中WO₃含量可降至0.05-0.1%以下。

在粗选段采用跳汰机的另一个好处是脱水作用。跳汰机排出的尾矿含水量低，可以直接堆放或回填，减少了尾矿处理的负担。

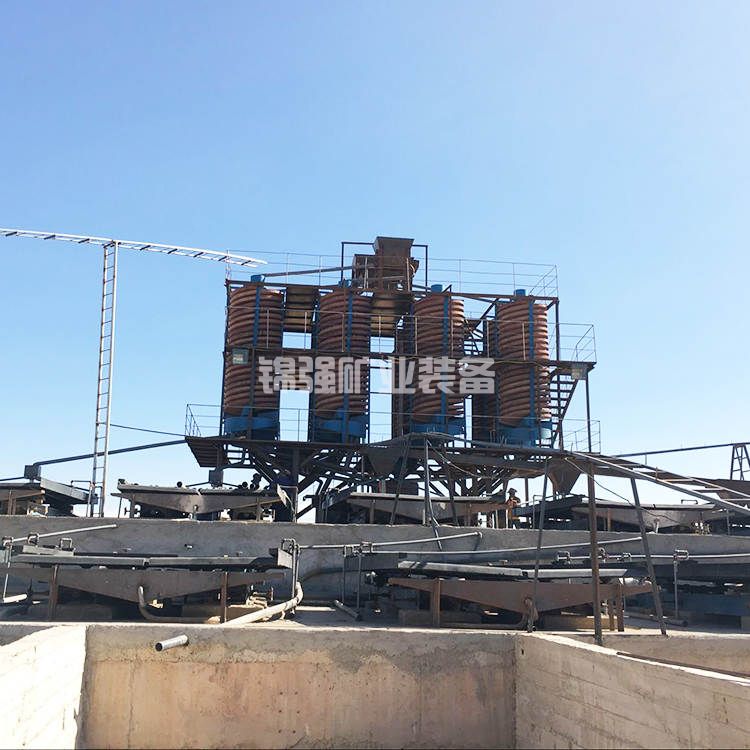

螺旋溜槽：中细粒级的“主力部队”

对于0.074-2mm的粒级范围，螺旋溜槽是处理量最大、运营成本最低的重选设备。黑钨矿在螺旋槽中的运动轨迹与石英截然不同——重矿物快速沉降到槽底内缘，轻矿物被水流推向槽底外缘。

螺旋溜槽的单台处理量4-6吨/小时，不耗电、无需传动部件、维护量极小。在黑钨矿选厂中，螺旋溜槽通常采用“一粗一扫”的配置：粗选螺旋的尾矿进入扫选螺旋，扫选精矿返回粗选给矿，扫选尾矿排弃。

一组合理的螺旋溜槽配置，可以将黑钨矿的粗选回收率做到85-90%，粗精矿品位（WO₃）可达5-15%（取决于原矿品位）。

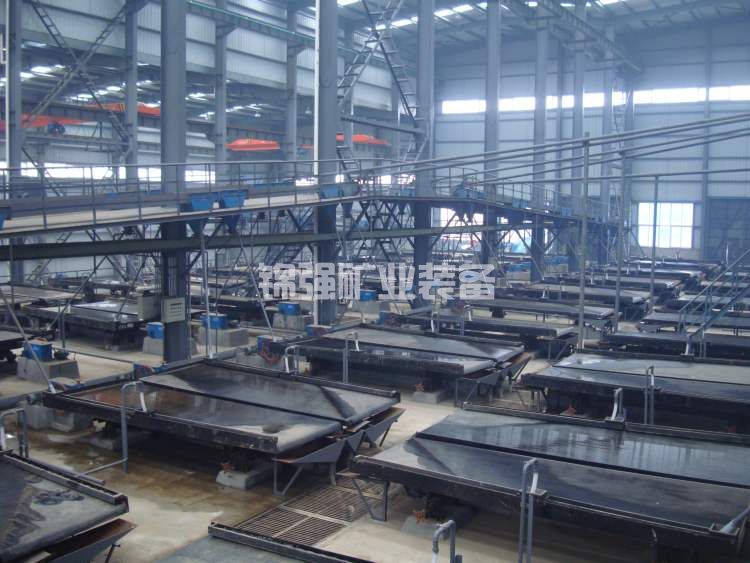

摇床：精细分选的精度担当

摇床在黑钨矿选矿中的角色有点特殊——它既可以用在粗选段的“早收”环节，也是精选段的主力设备。

在粗选段，摇床通常安装在磨矿分级回路中。磨机排矿经过分级后，合格粒级进入摇床，摇床精矿（合格品位）直接作为最终精矿产出，中矿返回磨机再磨，尾矿排弃。这种“阶段磨矿、阶段选别”的流程设计，是黑钨矿选矿的核心原则——在每一个磨矿阶段及时回收已解离的黑钨矿单体，避免它们进入下一段磨矿被过粉碎。

三种重选设备的配合关系

跳汰机处理粗粒（>2mm），螺旋溜槽承担主体（0.074-2mm），摇床负责精细分选（0.037-0.5mm）。三者的配合不是简单的“谁替代谁”，而是按粒级分工、各司其职。一条完整的黑钨矿粗选线，往往三种设备都要上——只是不同矿型和粒度分布下，三者承担的比例不同。

精选段：从粗精矿到合格精矿的最后几步

粗选段产出的粗精矿，WO₃品位通常在5-20%之间，距离合格黑钨精矿（WO₃≥65%）还有很大差距。更重要的是，粗精矿中往往还混有锡石、独居石、锆石、硫化物等杂质。精选段的任务就是把黑钨矿从这堆“重东西”里单独拎出来。

摇床再选：进一步提纯

粗精矿首先返回摇床进行再选。摇床对不同矿物的分带能力在这里发挥作用——黑钨矿（比重7.1-7.5）和锡石（比重6.8-7.0）的矿物带相邻但可分，独居石（比重4.9-5.5）和锆石（比重4.6-4.7）则出现在更靠外的位置。

通过精确调整摇床的截取挡板位置，操作工可以产出多个产品流：高比重带（黑钨矿+锡石）、中比重带（独居石+锆石）、低比重带（残余石英）。黑钨矿产品带的品位经过这道摇床，通常可以从10-20%提升到40-55% WO₃。

磁选：黑钨矿与锡石的分离关卡

摇床产出的高比重带中，最难分的一对是黑钨矿和锡石。两者比重接近（黑钨矿7.1-7.5，锡石6.8-7.0），摇床很难把它们彻底分开。但磁选可以。

黑钨矿具有弱磁性，而锡石是非磁性矿物。用场强0.3-0.5T的磁选机处理高比重带，磁性部分为黑钨矿精矿，非磁性部分为锡石精矿。这道磁选是黑钨矿与锡石分离的关键节点——分离效果决定了黑钨精矿中锡杂质的含量，而锡是黑钨精矿中最主要的杂质元素。

浮选：对付细粒和复杂矿物组合

对于-0.074mm的细粒级黑钨矿，摇床和磁选的回收率都会下降。这个粒级范围的物料，浮选是补充手段。

黑钨矿的浮选通常用脂肪酸类捕收剂或膦酸类捕收剂。以某细粒黑钨矿的浮选试验为例，在pH值8-9的弱碱性条件下，采用油酸钠作捕收剂、硅酸钠作抑制剂，一次粗选即可获得品位45% WO₃、回收率75%以上的浮选精矿。浮选对细粒黑钨矿的回收能力远高于重选，但药剂成本和操作复杂性也更高。

浮选在黑钨矿流程中通常有两种定位：一是用于处理重选无法有效回收的细泥（-0.038mm），二是用于处理矿物组成复杂、含有大量硫化物的黑钨矿石。在后一种场景中，浮选需要先脱硫（浮选黄铁矿等硫化物），再浮选黑钨矿。

电选：辅助提纯

对于磁选和浮选后仍含少量非导电杂质的黑钨精矿，电选可以作为最后的提纯工序。黑钨矿是半导体，导电性优于石英和长石。在高压电场中，黑钨矿作为导体被吸附，石英等非导体被抛离，可进一步将WO₃品位提升2-5个百分点。

但电选对给矿的粒度和水分要求严格（粒级需分级、水分<1%），只有在精矿品位要求极高（如WO₃>68%）时才值得采用。

一条完整的黑钨矿重砂选线流程

把上述各段串联起来，一条处理黑钨矿重砂的完整工艺路线呈现为以下形态。

原矿（<10mm）经振动筛分级：+2mm粒级进入跳汰机粗选，产出粗精矿和尾矿；-2mm粒级进入螺旋溜槽粗选，产出粗精矿和尾矿；两个粗精矿合并进入摇床精选。

摇床精选产出三个产品流：精矿流（黑钨矿+锡石）进入磁选机，磁性部分为黑钨精矿，非磁性部分为锡精矿；中矿流返回球磨机再磨，磨后返回螺旋溜槽；尾矿流排弃。

磁选产出的黑钨精矿若品位不足，可进入浮选或电选提纯段进一步处理。最终黑钨精矿WO₃品位达到65%以上，回收率85-90%。伴生的锡石、独居石和锆石分别作为副产品回收。

典型技术指标

一条处理量10-20吨/小时的黑钨矿重砂选厂，主要技术指标如下：

几个常见问题的应对

原矿含泥量高（>10%）：细泥会干扰重选的分选效果，应在粗选前增加洗矿和脱泥环节，采用槽式洗矿机加水力旋流器组合，预先脱除-200目细泥。

黑钨矿嵌布粒度极细（<0.1mm）：单一重选无法有效回收，需要采用重选+浮选联合流程。重选负责回收+0.074mm粒级，浮选负责回收-0.074mm粒级。浮选段的黑钨矿回收率可达70-80%，使总回收率提升5-10个百分点。

精矿中锡超标：磁选是除锡的核心手段。如果磁选后精矿锡仍超标，可增加一次摇床重选——锡石比重略低于黑钨矿，在摇床上的分带位置略靠外，通过调整截取挡板可以进一步脱除锡石。

黑钨矿选矿的核心原则：早收、快收、少磨

黑钨矿性脆易过粉碎，这个特性贯穿了整个工艺设计。磨矿时间越长、循环次数越多，细泥比例越高，回收率越低。黑钨矿选矿的所有流程设计，本质上都是在围绕一个目标：在尽可能少的磨矿段数下，把已经解离的黑钨矿单体尽可能早地收回来。

跳汰机在磨矿前的粗粒级段就要上，摇床要嵌入磨矿回路做阶段选别，螺旋溜槽的粗精矿不进再磨直接进精选——这些设计都不是拍脑袋定的，是对“钨矿物性脆”这个物理事实的回应。

流程可以复杂，但原则很简单：黑钨矿的回收窗口是有限的，每多磨一次就少收一批。磨之前先选，选了再磨，磨完再选——精矿出来的越快，跑掉的越少。
