钛铁重砂加工的四台核心机械：破碎、磨矿、磁选与干燥

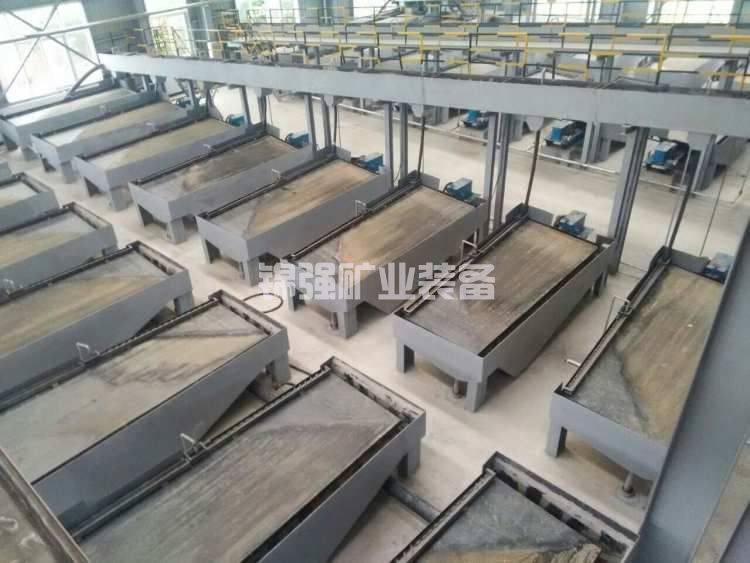

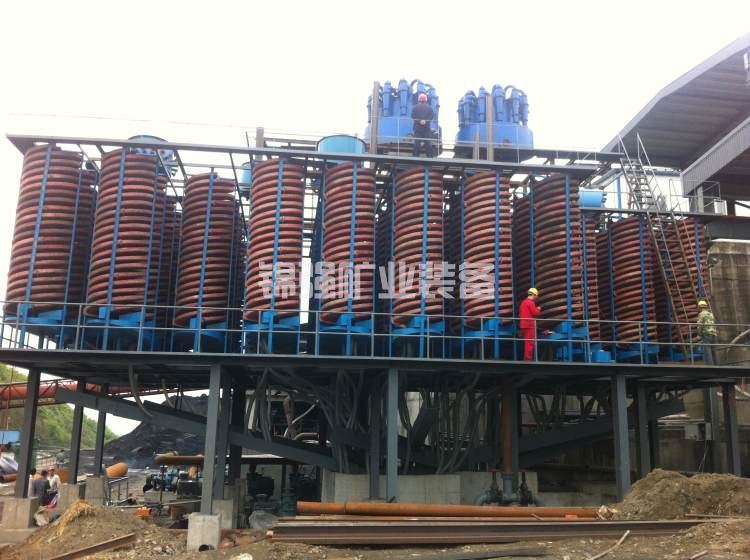

钛铁重砂选厂的设备清单很长，但真正决定整条线“能不能跑起来、跑得好不好”的设备，集中在四类：破碎机、磨机、磁选机和干燥机。螺旋溜槽和摇床做的是重选富集，磁选机负责把钛铁矿从重矿物堆里挑出来，破碎和磨矿应对的是需要解离的物料，干燥机则为干式磁选和电选创造条件。

这四类设备选型对了，整条线的骨架就立住了。本文逐一拆解每类设备在钛铁重砂加工中的选型要点、参数逻辑和常见问题。

破碎机：不是所有流程都需要，需要时就是瓶颈

钛铁重砂分为两种工况：砂矿和岩矿。砂矿已经过自然风化搬运，矿物呈松散颗粒状，不需要破碎。岩矿（钛铁矿原生矿或风化不完全的残坡积矿）中钛铁矿与脉石紧密共生，需要破碎至单体解离后才能进入后续工序。

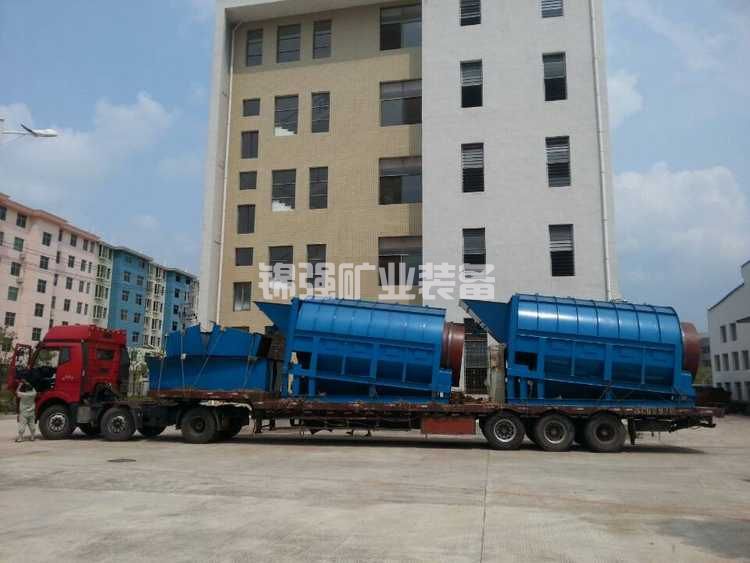

砂矿场景下，破碎机不在设备清单里。给料端只需要一台格筛或滚筒筛挡住大块卵石，筛上物直接排入尾矿，不需要破碎。岩矿场景下，破碎是整个流程的起点，破碎效率直接影响后续磨矿和选别的效果。

颚式破碎机：粗碎的第一选择

颚式破碎机是钛铁矿原生矿粗碎段的标准配置。原矿最大块度通常在400-600mm，经过颚破破碎后产品粒度降至100-150mm以下。颚破的选型依据是给料口尺寸和处理量。

以处理量30-50吨/小时的钛铁矿原生矿为例，PE-400×600或PE-500×750型颚破是常用规格。给料口宽度需大于原矿最大块度的1.2倍，避免大块物料卡住破碎腔。颚板的材质选择高锰钢（Mn13或Mn18），使用寿命取决于矿石的硬度——钛铁矿的莫氏硬度5-6，比花岗岩略软，颚板更换周期一般在3-6个月。

颚破操作中最常见的两个问题是排矿口堵塞和颚板磨损不均。排矿口堵塞通常发生在含泥量高的矿石中，解决措施是在颚破前增加一道棒条筛或振动筛，提前筛除细粒物料。颚板磨损不均则与给料是否均匀有关，给料机应保证物料在颚破整个宽度上均匀分布。

圆锥破碎机或反击破：中细碎的选型分叉

颚破的产品粒度仍太粗，需要进一步破碎至10-30mm以下才能进入磨机。中细碎环节有两种主流选择。

圆锥破碎机适合硬度高、磨蚀性强的矿石。它的破碎原理是层压破碎，产品粒形好、细碎比大、衬板寿命长。对于钛铁矿这类中等硬度的矿石，圆锥破的中碎和细碎组合可以将产品粒度控制在10-20mm，满足球磨机给矿要求。

反击式破碎机适合中等硬度、脆性物料。它的破碎比大（可达20-40），产品中细粒级占比高，但板锤和反击板磨损快。对于含石英颗粒较多的钛铁矿矿石，反击破的易损件更换频率会比圆锥破高很多。

两者的选型差异主要看矿石中石英含量和矿石磨蚀性。石英含量低于10%时，反击破的运营成本更有竞争力；石英含量超过15%时，圆锥破的长寿命衬板优势明显。

对于纯砂矿：用筛分替代破碎

再次强调：海滨砂矿和河流重砂矿中的钛铁矿，不需要破碎。原矿经过水力开采或挖掘机采掘后，直接进入筛分除杂环节。如果供应商在砂矿方案里给了一台颚破，需要重新审视这个方案的设计逻辑——很可能是把岩矿的配置照搬到了砂矿上。

磨机：控制过粉碎就是控制回收率

磨矿是钛铁矿选厂中能耗最高的环节，也是回收率的决定性因素。磨得过粗，钛铁矿未单体解离，磁选无法有效分离；磨得过细，产生大量难回收的矿泥，钛铁矿损失在尾矿中。

钛铁矿的“脆”决定了磨矿策略的第一原则：避免过粉碎。

球磨机：最通用的磨矿设备

球磨机是钛铁矿选厂最常用的磨矿设备。一段开路或闭路磨矿通常可将产品粒度控制在-200目占60-75%。磨机规格的选择依据是处理量和产品细度。

以处理量30吨/小时的钛铁矿选厂为例，一段球磨机常用规格为φ1.5×3.0m或φ1.83×3.6m。装机功率约75-130kW。球磨机的钢球充填率一般控制在40-45%，初装球配比根据给矿粒度决定——给矿中粗粒多时加大球比例，细粒多时加小球比例。

球磨机的衬板材质选择橡胶衬板或高锰钢衬板。橡胶衬板重量轻、噪音小、更换方便，但在高硬度矿石中磨损较快。高锰钢衬板耐磨性好，但重量大、更换费力。钛铁矿矿石硬度中等，两种衬板都可以用，具体选择取决于现场更换衬板的便利性。

棒磨机：产粒均匀的替代方案

棒磨机在钛铁矿选矿中不如球磨机常见，但在需要产品粒度均匀、过粉碎少的场景下，棒磨机有独特优势。棒磨机的产品粒度分布比球磨机更集中，粗粒和细粒的比例都更少。

对于钛铁矿砂矿中需要磨矿的残坡积物料（部分胶结、需要轻度解离），棒磨机是比球磨机更合适的选择。棒磨机的钢棒填充率35-40%，磨矿产品中-0.074mm粒级含量通常控制在50-60%即可满足解离要求，过粉碎率比球磨机低5-10个百分点。

磨矿分级回路的设计

单台磨机加水力旋流器构成闭路磨矿系统，是钛铁矿选厂的标准配置。旋流器溢流进入选别作业，底流返回磨机再磨。闭路磨矿可以保证进入选别的产品粒度稳定，避免过粗和过细的物料同时进入后续工序。

旋流器的选型依据是溢流细度要求。对于钛铁矿重选-磁选流程，旋流器溢流控制-200目占65-75%即可满足磁选给矿要求。过细的磨矿（-200目>85%）会显著增加钛铁矿在重选和磁选中的损失率，应尽量避免。

磁选机：钛铁矿分离的主力设备

钛铁矿是强磁性矿物，比磁化系数约为250-300×10⁻⁶cm³/g。锆英石、石英、长石是非磁性矿物，独居石、磷钇矿是弱磁性矿物。磁选机利用这个磁性差异，把钛铁矿从重矿物混合物中分离出来。

筒式磁选机：钛铁矿分离的标准设备

筒式磁选机是钛铁矿湿式磁选的主力。矿浆通过给料箱均匀分布到转动的磁筒表面，钛铁矿被磁力吸附在筒面并随筒转动至无磁区脱落，非磁性矿物直接排入尾矿槽。

钛铁矿磁选常用的磁场强度范围为0.15-0.35T（特斯拉）。第一道粗选使用较低场强（0.15-0.2T），产出高品位钛精矿；第二道扫选使用较高场强（0.25-0.35T），回收粗选尾矿中残留的钛铁矿。两级磁选的总回收率可达90-95%。

筒式磁选机的选型参数包括磁筒直径、筒长和磁场分布。处理量30吨/小时的钛铁矿重砂选厂，常用CTB-1024或CTB-1030型磁选机（磁筒直径1000mm、长度2400-3000mm），单台处理量10-15吨/小时。

高梯度磁选机：弱磁性矿物的提纯工具

对于需要进一步分离独居石、磷钇矿等弱磁性矿物的场景，或者在钛精矿中需要除去微细粒含铁杂质的场景，高梯度磁选机是必要的配置。

高梯度磁选机的场强可达1.0-2.0T，是普通筒式磁选机的5-10倍。它通过钢毛介质在强磁场中产生高梯度磁场，捕捉弱磁性矿物颗粒。对于锆英石中微量铁杂质的去除，高梯度磁选机可以将ZrO₂品位从60%提升至65%以上。

高梯度磁选机的维护重点是钢毛介质的清洗和更换。钢毛在使用过程中会吸附非磁性矿泥导致堵塞，需要定期反冲洗。强磁性矿物的混入会堵塞介质不可逆，因此高梯度磁选机前面必须有普通磁选机预先除去强磁性矿物。

磁选机选型的两个常见误区

第一个误区是“场强越高越好”。对于钛铁矿，0.2T的场强已经足够吸附绝大部分颗粒。场强过高会导致磁团聚——矿物颗粒相互吸引聚集，夹带非磁性矿物进入精矿，反而降低精矿品位。钛铁矿磁选的合理策略是：先用低场强保证品位，再用中场强保证回收率。

第二个误区是忽视给矿浓度的影响。湿式磁选机的最佳给矿浓度范围为20-35%。浓度过高时矿浆流动性差，磁性矿物与非磁性矿物的分离不彻底；浓度过低时处理量下降，颗粒在磁场中的停留时间不足。磁选机前应设置搅拌桶和浓度计，稳定给矿浓度。

干燥机：湿法到干法之间的必经之路

干燥机在钛铁重砂流程中的位置很特殊——它不是选矿设备，但它是磁电选流程的前提条件。如果整条线只做湿式重选和湿式磁选，干燥机不需要。但如果需要电选提纯锆英石、或干式磁选进一步提纯钛精矿，干燥就是绕不过去的工序。

回转干燥机：处理量大、适应性广

回转干燥机是钛铁重砂选厂最常用的干燥设备。湿精矿从一端进入倾斜的旋转筒体，热风从另一端或同端进入，物料在筒内被扬料板抄起、落下，与热气流充分接触，水分蒸发后从出料端排出。

回转干燥机的选型参数包括筒体直径、长度和热风温度。以处理量5-10吨/小时湿精矿为例，常用规格为φ1.5×12m或φ1.8×14m。热风温度根据物料特性调节，钛铁矿精矿可耐受较高温度（300-400℃），但温度过高会使钛铁矿表面氧化、磁性略有变化，应控制在300℃以下。

回转干燥机的燃料选择有多种：煤、柴油、天然气或生物质。燃料成本占干燥作业运营成本的60-80%，选择依据是当地燃料价格和环保要求。天然气干燥系统投资高但运行成本低、排放清洁，在环保严格区域是首选。

流化床干燥机：细粒级物料的高效方案

对于细粒级（-0.1mm占比高）的钛铁矿精矿，流化床干燥机比回转干燥机效率更高。流化床利用热风将细粒物料吹起呈流化状态，气固接触面积大、热交换效率高，干燥时间短、产品水分均匀。

流化床干燥机的热风温度通常控制在150-250℃，物料在床内的停留时间仅数分钟。它的干燥效率比回转干燥机高约30%，但风机能耗也更高。对于细粒物料（-0.1mm占60%以上），流化床的总运营成本比回转干燥机低10-20%。

干燥机使用中的关键控制点

水分控制是干燥作业的核心。磁选和电选对给矿水分的要求不同——湿式磁选含水率无严格要求（25-35%浓度范围即可），干式磁选要求含水率<3%，电选要求含水率<1%。多级干燥系统中，每级的出料水分需要精确控制。

干燥机出料水分的在线监测通常采用红外水分仪，安装在出料皮带上方。如果水分高于设定值，可降低给料量或提高热风温度；水分低于设定值则反向调节。稳定的给料量是干燥作业稳定运行的前提，干燥机前必须设置缓冲料仓。

另一个容易被忽略的问题是除尘。干燥机的尾气中含有大量细粒粉尘，必须配套旋风除尘器和布袋除尘器组合，保证排放浓度符合环保标准。捕集的粉尘可以返回干燥机前与湿精矿混合再次干燥，减少物料损失。

四台设备的配置逻辑总结

把这四类设备放到整条线的视角下，它们的配置关系清晰起来。

砂矿型钛铁重砂：筛分除杂后直接进入重选（螺旋溜槽+摇床），重选精矿进入湿式磁选机，产出钛精矿。没有破碎机、没有磨机、不需要干燥机（湿式磁选出的是湿精矿，可直接销售或冶炼）。设备清单最短，投资最低，运营成本最低。

风化不完全的残坡积砂矿：需要增加一段棒磨机或球磨机，将轻度胶结的物料打散，使钛铁矿单体解离。磨矿后的物料进入分级旋流器，底流返回磨机，溢流进入重选。仍然不需要破碎机和干燥机。

岩矿型钛铁矿原生矿：颚破粗碎→圆锥破或反击破中细碎→球磨机→分级→重选→湿式磁选→干燥→干式磁选或电选。四类设备全上，流程最长，投资最高，但资源储量通常也最大，能支撑更长的投资回收期。

磁选机是四种设备中唯一在所有钛铁矿选矿场景下都出现的。砂矿用它，岩矿也用它。它的选型质量直接决定钛精矿的品位和回收率。破碎机、磨机、干燥机是否出现在设备清单上，取决于矿型和产品方案。

最后提醒一点：设备选型不是孤立的。磁选机的给矿粒度取决于磨机产品细度，干燥机的能力要与磁选机处理量匹配，破碎机的产品粒度要为磨机提供合适的给料条件。每一台设备的参数选择，都要放在整条线上看它的上下游关系——单独看一台设备选得再好，上下游不匹配，整条线也跑不顺。
