砂金矿溜槽加跳汰机加摇床三级重选联合工艺设备配置

砂金矿选别，重选是核心手段。但砂金矿里的金粒度分布宽，从几毫米的颗粒金到零点零几毫米的微细粒金都有。单一设备搞不定全粒级回收，溜槽收粗的、跳汰机抓中的、摇床提细的，三级配合才能把该收的都收回来。

这套三级重选联合工艺在国内外砂金矿山应用很广，设备成熟、操作简单、投资也不大。我把每级设备的选型配置和配套逻辑拆开讲。

第一级：溜槽，粗粒金的头道回收

溜槽是这套流程里的粗选设备，处理量大、成本低，专门负责把大颗粒金和重矿物先收走。矿浆在倾斜槽面上流动，重矿物沉在槽底，轻矿物被水流冲走。

固定溜槽是最简单的形式，槽体长四到八米，宽零点六到一点二米，倾角六到十二度。槽底铺上绒布或橡胶格条做捕集层，金粒沉到槽底就被抓住了。处理能力每小时二十到五十吨，给矿浓度百分之三十到五十。固定溜槽的优点是结构简单、不用动力，缺点是富集比低、需要定期停机清槽。

鼓动溜槽是固定溜槽的升级版。槽底用橡胶板做鼓动装置，通过偏心轮带动上下运动，能防止床层板结，提高金的回收率。鼓动频率三十到六十次每分钟，振幅五到十五毫米，处理能力每小时三十到八十吨。鼓动溜槽的回收率比固定溜槽高五到十个百分点，特别是对片状金和毛细金效果更好。

带式溜槽是另一种选择，环形皮带在槽底运动，把沉下的重矿物连续带出来。处理能力大、自动化程度高，但设备投资比固定溜槽和鼓动溜槽都贵。皮带速度零点五到两米每秒可调，适合大型砂金矿。

溜槽对零点二毫米以上金粒的回收率能做到百分之八十五以上。产出的粗精矿产率通常百分之三到八，金品位几十到几百克每吨。粗精矿需要送下一级跳汰机进一步富集。

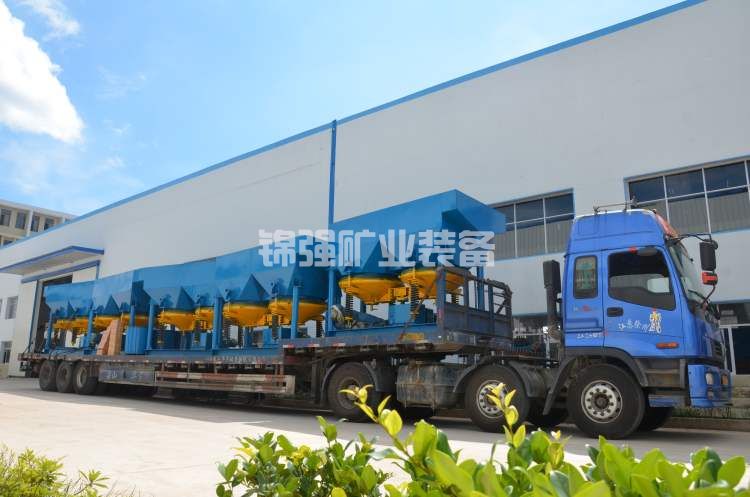

第二级：跳汰机，粗精矿的精选和尾矿的扫选

跳汰机在这套三级流程里承担双重任务。一是把溜槽粗精矿里的重矿物进一步富集，二是直接处理溜槽尾矿里残留的中细粒金。跳汰机利用水流脉动使矿粒按比重分层，重矿物沉到床层底部排出，轻矿物从溢流走。

跳汰机的选型主要看处理量和给矿粒度。梯形跳汰机是砂金矿最常用的类型，单位面积处理能力每小时四到八吨每平方米，给矿粒度上限五到十毫米，有效回收粒级零点一到五毫米。冲程五到二十毫米可调，冲次一百到三百次每分钟可调。处理粗粒物料时冲程大、冲次低，处理细粒物料时冲程小、冲次高。

隔膜跳汰机适合处理细粒物料，给矿粒度上限三毫米以下，回收下限能到零点零七四毫米。隔膜跳动频率两百到四百次每分钟，筛下补加水是标配。

跳汰机出来的精矿产率一般在百分之零点五到二，金品位能到每吨几百到上千克。跳汰尾矿含金量通常还在一到两克每吨，这部分细粒金需要摇床再捞。

第三级：摇床，细粒金的最后把关

摇床是这套三级流程里精度最高的设备，处理跳汰机产出的精矿和尾矿，把细粒金跟其他重矿物彻底分开。同时摇床也直接处理溜槽和跳汰机联合尾矿里残留的微细粒金。摇床利用床面往复运动和水流冲刷，让不同比重的矿物在床面上展开成不同条带。

摇床的选型要看处理物料的粒级范围。粗砂摇床处理零点五到两毫米物料，床面倾角三到五度，冲程十二到十八毫米，冲次两百到三百次每分钟。细砂摇床处理零点零七四到零点五毫米物料，倾角一到三度，冲程六到十二毫米，冲次三百到四百次每分钟。矿泥摇床处理零点零七四毫米以下物料，倾角一到二度，冲程六到十毫米，冲次三百五十到四百五十次每分钟。

一台摇床的处理能力很小，零点五到三吨每小时。大型生产线需要几十台甚至上百台摇床并联。选型时按日处理量和摇床单台处理能力反算台数，再加百分之十的备用余量。

摇床产出的精矿金品位最高，能做到每吨一千到两千克甚至更高，可以直接冶炼。摇床的中矿返回本级或上级再选，尾矿基本可以排走。摇床对零点零三七毫米以上金粒的回收率能做到百分之九十五以上。

三级联动和中间衔接设备配置

整套流程的设备排列要顺，中间衔接不能出问题。溜槽粗选产出粗精矿和尾矿，粗精矿进跳汰机精选，尾矿直接进摇床扫选。跳汰机产出的精矿进摇床精选，跳汰机尾矿也进摇床扫选。摇床最终产出高品位精矿和最终尾矿。

中间环节需要缓冲搅拌桶，保证给各设备的矿浆浓度和流量稳定。溜槽的粗精矿浓度高、粒度粗，进跳汰机前需要加补水搅拌。跳汰机的排料浓度一般百分之六十到七十，进摇床前要稀释到百分之二十五到三十五。每个设备前加缓冲搅拌桶或者砂箱，浓度用补水管调整。

泵的选型也要注意。溜槽排出的矿浆含砂量大，用渣浆泵输送。跳汰机排料可以用渣浆泵也可以用自流的溜槽。摇床给矿用渣浆泵加压力分配器，保证各台摇床给矿均匀。

摇床给矿分配器是容易忽略的细节。十几台甚至几十台摇床同时运行，给矿分配不均匀会导致部分摇床过载部分空跑。分配器设压力调节和阀门，每台摇床的给矿量单独控制。

现场操作最容易出的几个问题

溜槽清槽不及时。床层越积越厚，有效捕集空间变小，新下来的金粒容易被冲走。操作经验是每四到八小时清一次槽，具体看给矿量和含金量。

跳汰机筛网破损。筛网一破，床石和重矿物从筛下排出，分选效果马上下降。每天检查筛网完整性，每班听跳汰机声音，声音发闷可能有堵塞或破损。

摇床床面条带紊乱。分带不清晰说明床面倾角、冲程冲次、冲洗水量三者没配合好。调整原则是先定倾角再调水量最后调冲程冲次，每次只动一个参数。

溜槽和跳汰机之间的粒度衔接。溜槽粗精矿里如果有大量粗颗粒，进跳汰机前要先过一道筛，筛上粗粒直接进摇床或者单独处理。

溜槽加跳汰机加摇床这套三级重选组合，优势是设备成熟、操作简单、投资适中、适应性强。溜槽扛粗选的大处理量，跳汰机做中间富集，摇床做最后提纯。三级各管一段，把砂金矿里从粗到细的金粒子一网打尽。

搞这套配置之前先把矿石的粒级筛析和含泥率搞清楚。处理能力、金的粒度分布和含泥量三组数据到手，设备型号和台数就能算出来了。
