炉渣处理核心设备

炉渣处理线能不能跑顺，设备选型占了大半。同样处理电厂渣，有的线三天两头堵，有的线连续跑几个月不出大毛病，差别往往不在操作水平，在核心设备选得对不对、匹配得好不好。炉渣处理线的设备不算多，但每一台都有它的脾气，选错了后面怎么调都别扭。下面按料流顺序，把几台起决定作用的设备说清楚，包括各自干什么活、选型盯什么、常见毛病在哪。

先说三个重点。炉渣线的核心设备是给料机、破碎机、圆筒洗矿机、振动筛、磁选机和脱水设备这几台，其余是配套。选设备先看渣性，再看处理量，最后看设备之间的接口能不能对上。单台设备参数漂亮但跟前后接不上，整条线的产能照样上不去。

给料机，整条线节奏的起点

给料机是炉渣进线的第一台设备，干的是把渣子均匀、连续地送进破碎机。它不起眼，但整条线的运行节奏从它这里定。给料量忽大忽小，破碎机一会儿噎住一会儿空转，后面所有设备的负荷都跟着波动，洗选效果和磁选指标都稳不住。

炉渣线常用的给料机是板式给料机和振动给料机两种。板式给料机适合大块、重载、含水高的炉渣，链条加耐磨板的结构扛冲击，大块渣瘤直接砸上去也不容易坏。振动给料机适合粒度已经比较均匀的渣子，结构简单、调节方便，但大块多的时候槽体容易变形。钢渣和刚出炉不久的渣子块度大、温度高，板式给料机稳妥一些；经过预破碎或者堆存一段时间已经松散的渣子，振动给料机够用。

选型盯三个地方。给料宽度要能容纳最大块度，渣块卡在给料机和破碎机之间是最常见的堵料原因。给料能力按破碎机额定处理量的百分之一百一到一百二配，别按整条线的设计产能配，给料机留出调节余量，破碎机才能稳定吃料。调速方式选变频，给料量跟着破碎机电流调，比手动调闸板省事也稳。

破碎机，把大块渣子收拾到能洗能选的粒度

炉渣从炉子出来，块度大的能到几百毫米，不破碎没法洗、没法选。破碎机在这一段干的是把渣子碎到洗矿机和磁选机能处理的粒度，同时把渣子里包裹的铁粒子和渣块解离开一部分。

炉渣线用得最多的是颚式破碎机和锤式破碎机。颚破适合钢渣、大块多的场合，进料口大、扛冲击，破碎比不算大但稳定。锤破适合块度已经不大、含铁量相对低的渣子，破碎比大、出料细，但锤头磨损快，炉渣里铁件多的时候锤头消耗是笔不小的费用。焚烧炉渣和电厂渣块度中等、杂物多，颚破加除铁器的组合更稳妥，锤破容易被铁丝缠绕、被铁块打锤头。

选型先看进料粒度上限，破碎机进料口尺寸要大于最大块度的百分之二十以上，别卡着极限选。再看破碎比，炉渣不需要碎太细，出料粒度控制在洗矿机允许的上限以内就行，破碎比拉得太大，产能掉、磨损快。排矿口调节方式选液压或者垫片可调的，运行中根据后段负荷调，别选固定排矿口的机型。

破碎机前面必须配格筛和除铁器。格筛把超径料截住，除铁器把铁件吸走，这两样不是可选件，是保护破碎机的基本配置。很多现场锤头换得勤、颚板裂得快，根子就是铁件和大块直接进了破碎腔。

圆筒洗矿机，炉渣脱泥洗盐的主力

圆筒洗矿机是炉渣处理线里区分度最大的一台设备。炉渣表面的细粉、可溶盐、泥膜靠它剥下来，洗不干净，后面磁选吸不住铁、成品砂含泥超标、建材利用走不通。前面几篇把它的工作原理和参数讲得比较细，这里重点说它在设备序列里的位置和选型要点。

洗矿机接在破碎机后面，吃的是碎过的渣子。它的处理能力要跟破碎机出料量对上，洗矿机选小了，破碎机碎出来的料在洗矿机前面堆着，整条线降速；洗矿机选大了，长期低负荷运行，水和电耗按处理量摊下来偏高。按破碎机额定出料量的百分之一百一到一百二配洗矿机，是比较常见的做法。

选型的核心参数是筒体直径和长度、倾角范围、筛孔段配置、喷淋水量和压力。筒体直径决定通过量，长度决定清洗行程，炉渣细粉黏性大的场合筒体长一些，让物料在筒内多翻几圈。倾角做成可调，渣性变了调倾角比改设备省事。筛孔段的位置和孔径按后面磁选和成品要求定，筛孔段顺带截粗铁，减轻磁选机负担。喷淋管路分区分段控制，前段高压冲散、后段中压漂洗，比一根管子拉到底洗得干净也省水。

洗矿机常见的毛病是筒壁糊料和衬板螺栓松。筒壁糊料跟前端细粉含量和喷淋水压有关，选型时筒体加长一档或者喷淋分区控制能缓解。衬板螺栓松是炉渣线特有的问题，渣子细、流动性好，容易钻进衬板和筒壁之间的缝隙把螺栓磨松。选型时问清楚衬板固定方式，焊接压板比沉头螺栓在炉渣工况下更可靠。

振动筛，分级和把关的关口

振动筛在炉渣线干两件事：洗矿机出料后的粗细分级，以及成品渣的最终把关。筛子选不好，筛孔堵、筛不透，后段磁选吃不到合格的料，成品砂里混着粗渣，质量忽好忽坏。

炉渣线用圆振动筛或者直线振动筛。圆振动筛适合粗分级，筛面倾角大、处理量大，洗矿机出料的粗细分开用它。直线振动筛适合细分级和脱水，筛面平、物料在筛上停留时间长，筛下物带水少。有些线在洗矿机后面配一台圆振做粗分级，成品前再配一台直线筛做把关和脱水，两道筛子分工明确。

选型盯筛面尺寸、筛孔尺寸、振幅频率和筛网材质。筛面尺寸按处理量定，炉渣细粉多、含水高的时候筛面适当放大，料层薄了筛得透。筛孔尺寸按后段磁选和成品要求定，不是越细越好，筛下物过细会增加磁选和脱水负荷。振幅和频率选可调的，渣性变化时能现场调。筛网材质在炉渣线优先选聚氨酯筛板，耐磨、防堵、噪音低，钢丝筛网便宜但糊孔快、换得勤，摊到吨渣上未必省钱。

振动筛最常见的故障是筛孔堵塞和筛网破损。堵塞跟前端含水率和细粉黏性有关，筛面加弹跳球或者超声波清网装置能缓解。筛网破损多因张紧不足或者筛框变形，筛网定期紧、筛框定期查，比破了就换管用。

磁选机，把铁从渣里分出来

炉渣里的铁是这条线上最直接的经济回报之一。磁选机干的是把解离出来的铁粒子和渣子分开，铁精粉品位和回收率高低，一看前面洗选脱泥干不干净，二看磁选机选型和参数配得对不对。

炉渣线常用的是永磁筒式磁选机，粗选和扫选两道。粗选用高场强、大滚筒的机型，把粗粒铁先收下来；扫选用高梯度或者细粒磁选设备，把细粒铁再扫一遍，尾渣再检查一道。钢渣含铁高、铁粒子粗，一道粗选加一道扫选基本够；焚烧渣铁粒子细、包裹多，扫选段要加强或者多扫一道。

选型看磁场强度、滚筒直径和长度、滚筒转速调节方式、给矿浓度适应范围。磁场强度按铁粒子的赋存粒度和包裹情况定，细粒铁和包裹铁需要更高场强。滚筒直径和长度按处理量定，滚筒转速配变频，给矿浓度变了调转速保分选。给矿浓度适应范围要问清楚，太窄的机型运行中稍微波动就分选不好。

磁选机效果不好的原因，八成不在磁选机本身。前面洗选没把泥脱干净，铁粒子裹着泥膜，磁场再强也吸不牢；给矿浓度不稳，一会儿稀一会儿稠，分选效果忽好忽坏；大铁片直接砸到滚筒上，磁块崩裂退磁。磁选机前面加除铁器保护、前面洗选和浓缩把给矿稳住，磁选机才能发挥出该有的水平。

脱水设备，水系统闭环的关键

炉渣洗选出来的泥浆水要处理，成品渣子也要脱水才能堆存、装车、进建材厂。脱水设备在这一段干两件事：洗矿废水的浓缩和压滤，成品渣的脱水筛分。这两件事做好了，水循环才闭得住，成品含水率才控得住。

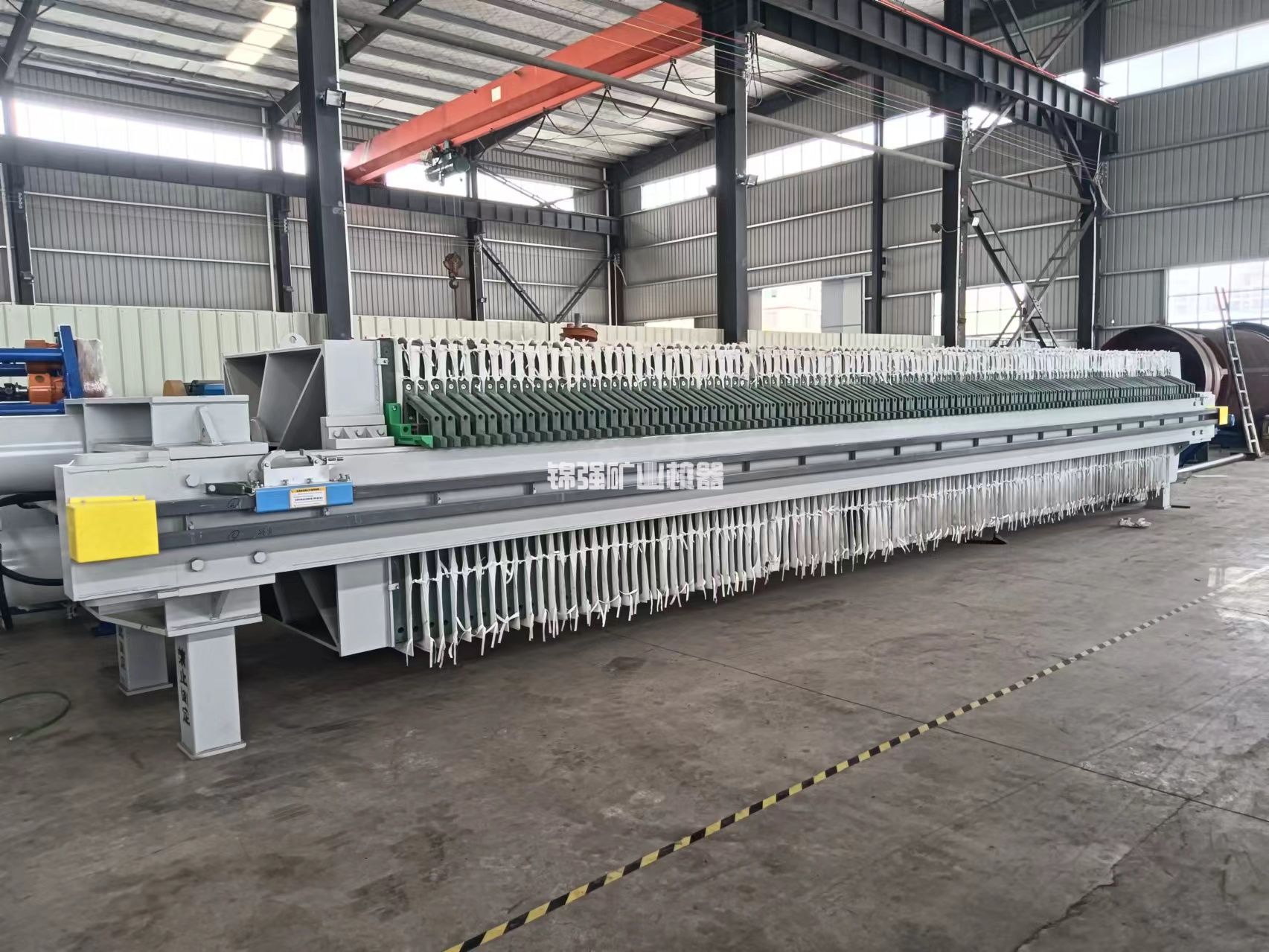

废水处理常用浓缩机加压滤机。浓缩机把洗矿废水里的细泥沉降下来，上清液回洗矿机用，底流进压滤机压成泥饼。浓缩机的直径和深度按废水量和沉降速度定，进料方式选多点给料比中心筒给料沉降效率高。压滤机按底流量和泥饼含水率要求选过滤面积和滤板数量，进料浓度稳的时候压滤周期短、泥饼干。

成品渣脱水用直线振动筛或者脱水筛。洗矿机出来的渣子带水，直接堆存会渗水、装车会滴水，过一道脱水筛把表面水脱掉，含水率降下来。脱水筛的筛孔按成品粒度定，筛面选聚氨酯或者不锈钢楔形网，脱水效果好、寿命长。

脱水段容易被当成配套忽略，实际上它出问题整条线都得停。浓缩池跑浑，回水悬浮物高，喷淋孔堵、洗选效果垮；压滤机能力不够，底流存不下，洗矿机被迫降速；脱水筛堵了，成品带水，装车被拒收。脱水设备的处理能力按洗矿机满负荷时的废水量和渣量配，别按平均量配，高峰时段才扛得住。

设备之间怎么配，比单台设备多好更重要

炉渣线的核心设备就这几台，难的是让它们互相匹配。给料机的给料量跟破碎机的吃料能力配，破碎机的出料粒度跟洗矿机的进料要求配，洗矿机的出料量跟振动筛和磁选机的处理量配，洗矿机的耗水量跟浓缩池和压滤机的能力配。每一处接口都要对得上，整条线才顺。

匹配的原则是按最窄的那一段定整线产能，其余设备留出百分之一百一到一百二的余量。别让每台设备都卡着额定值选，渣量一波动全线超负荷。也别某一段余量留得特别大，前后不匹配，大设备长期低负荷运行，吨成本反而高。

设备接口的非标件，比如溜槽、料斗、密闭罩、管道连接件，要在选型阶段一起纳入考虑。主机选得再好，溜槽角度不够、料斗容量不够、密闭罩做不严，运行中照样堵料、冒灰、撒料。这些非标件看着是小事，出问题就是停线的事。

如果你正在配炉渣处理线或者换某台核心设备，把渣样分析数据、各段处理量要求和现场水电条件整理好，让设备厂家按整线匹配的思路做选型核算，比单台比参数、比价格稳妥。核心设备的价值不在报价单上，在整条线跑起来之后的稳定性和产品合格率里。
