铬铁合金原料选矿生产线

核心结论速览

铬铁合金原料选矿生产线的终极产品是为电炉冶炼提供合格铬精矿，铬铁比达到2.5以上、三氧化二铬含量大于等于百分之四十是入炉硬指标。

选矿段承担品位提升和杂质脱除任务，造球烧结段将粉矿制成高强度球团以改善冶炼透气性，预热段利用电炉尾气余热降低冶炼电耗。

选矿冶炼一体化的原料预处理路线，可使冶炼电耗显著降低、回收率提升，是当前铬铁合金生产的主流工艺模式。

一、铬铁合金对原料的质量要求

铬铁合金按含碳量分为高碳铬铁、中碳铬铁、低碳铬铁和微碳铬铁四种，不同品种对原料要求略有差异，但核心指标高度一致。

生产高碳铬铁的原料要求铬矿中三氧化二铬含量大于等于百分之四十，铬铁比大于等于二点五，硫含量小于百分之零点零五，磷含量小于百分之零点零七，氧化镁和三氧化二铝含量不能过高，粒度要求十到七十毫米。如果是难熔矿，粒度应适当减小。

生产高碳铬铁的辅料同样有严格要求。焦炭要求固定碳不小于百分之八十四，灰分小于百分之十五，硫小于百分之零点六，粒度三到二十毫米。硅石要求二氧化硅含量大于等于百分之九十七，三氧化二铝小于等于百分之一，粒度二十到八十毫米。

铬铁比是衡量铬精矿是否适合冶炼的关键参数。以芬兰Kemi矿为例，其铬铁比为1.5-1.6，属于低品位铬矿，必须经过选矿和造球烧结预处理才能经济地用于铬铁生产。因此，铬铁合金原料选矿生产线的核心目标，就是将原矿的铬铁比从一点三到一点六提升至二点五以上。

二、选矿段的设备配置与工艺逻辑

铬铁合金原料选矿段的主要任务是将开采出的铬矿石破碎、磨矿、分选，得到符合入炉要求的铬精矿。设备配置根据矿石类型和品位差异灵活调整。

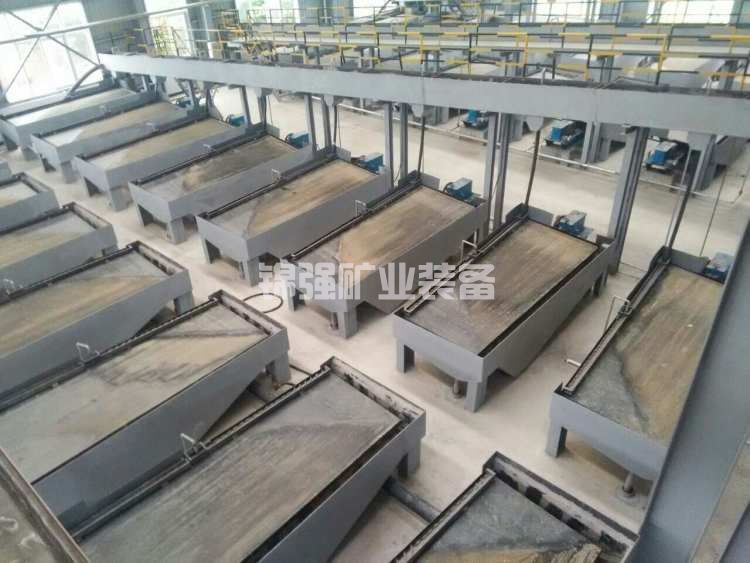

对于块状富矿，采用破碎筛分加跳汰选别加摇床精选的流程。原矿经颚式破碎机和圆锥破碎机两段破碎至合理入选粒度，振动筛闭路筛分。大于一定粒级采用人工反手选或跳汰选抛出大块废石后获得块精矿。细粒级进入摇床精选，提升最终精矿品位。

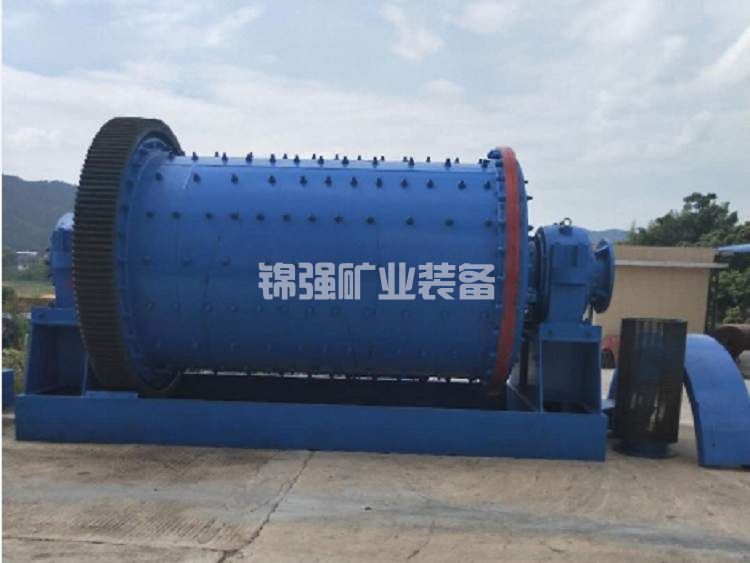

对于中等品位浸染状矿石，采用磨矿加重选加磁选的流程。原矿经高压辊磨机或球磨机磨至单体解离，-0.074mm含量控制在百分之六十以上。磨矿产品进入螺旋溜槽粗选抛尾，粗精矿进入摇床精选。对于细粒级难以重选回收的部分，采用强磁选补充回收。

针对超低品位铬铁矿（Cr₂O₃品位百分之二点四到三），可采用重选加分级加还原焙烧加磁选的联合工艺。重选精矿经分级得到铬精矿（品位百分之二十到二十五），尾矿与分级尾矿混合进行还原焙烧，温度约1200℃，加入炭和碳酸钠，再磨后弱磁选回收铁精矿，实现铬铁综合回收。

印度某铬铁矿原矿Cr₂O₃品位25.67%，采用原矿螺旋溜槽抛尾、螺旋溜槽精选、中矿再磨分级摇床选别流程，可获得产率43.17%、Cr₂O₃品位45.97%、回收率81.83%的铬精矿。

三、原料预处理段：造球与烧结

经过选矿得到的铬精矿是粉状物料，直接入炉会造成电炉透气性极差、冶炼效率低下。因此，铬铁合金生产线的原料预处理工序至关重要。

芬兰Tornio铬铁厂于1968年开始生产铬铁，其选矿冶炼一体化路线代表了成熟的技术模式。生产工艺由粉矿造球、烧结、炉料预热和冶炼组成。

造球烧结的工艺流程为：铬精矿粉与焦炭在球磨机内温磨到适合造球和烧结的粒度。球磨过程产生的泥浆被泵打到泥浆槽，然后送到过滤槽。采用毛细管过滤器分离水分，滤饼水分含量控制在百分之十左右。滤饼与膨润土均匀混合，在成球盘上制成直径为十二到十三毫米的生球。

生球团加入到钢带烧结炉中。烧结过程分为干燥、预热、烧结和冷却四个阶段。在烧结室，球团温度提高到约1350-1450摄氏度。烧结后的球团坚硬多孔，具有稳定的物理和化学性能，适合铬铁冶炼炉使用。

国内采用矿热炉冶炼铬铁的工艺中，同样发展了铬矿球团预还原技术。造球机、链篦机、预还原回转窑采用高架设置，最高处达五十米，直接供给矿热炉热料。这一设计取消了氧化球团生产过程中的冷却工艺，采取热料直接入炉，降低了二次能源消耗。

四、炉料预热系统

预热是铬铁合金原料选矿生产线的延伸环节，也是节能的关键。

芬兰Tornio铬铁厂的烧结球团和其他炉料在一个静止的竖炉预热器里预热，预热热量来自电炉回收的炉气。电炉是封闭型的，回收的炉气可用于不同用途。使用烧结矿能使炉料很好地预热，冶炼过程的节能效果十分显著。

热装直供技术同样应用在矿热炉铬铁生产中。球团在预还原回转窑中完成预还原后，不经冷却直接送入矿热炉。造球机、链篦机、回转窑高架设置，可冷热料互换，整个生产实现柔性调节，避免窑停炉就停、炉停窑也停的被动局面。

五、主要设备配置清单

一条完整的铬铁合金原料选矿生产线，设备配置可分为三个段落：

结论与建议

铬铁合金原料选矿生产线的核心逻辑可概括为三条。选矿段是基础，通过重选和磁选将铬铁比提升至二点五以上，杂质控制在入炉标准以内。造球烧结段是保障，将粉状精矿制成高强度球团，解决电炉透气性问题。预热段是节能关键，回收电炉尾气预热炉料，显著降低冶炼电耗。

对于新建铬铁合金原料选矿生产线，建议重点做好三件事。根据原矿品位和矿物组成确定选矿工艺方案，低品位超细粒矿石需考虑还原焙烧等特殊手段。重视烧结系统的能耗控制，钢带烧结炉是投资和能耗大头。评估预热系统的技术经济可行性，竖炉预热需要稳定的球团供应和炉气回收系统配套。

如需详细技术方案和设备清单，请联系我们，我们将依据您的矿石数据提供定制化的选矿工艺设计。
