跳汰机是砂金矿重选的核心设备之一，利用周期性脉动水流使矿粒按比重分层，实现金与脉石的分离。与溜槽相比，跳汰机对细粒金回收效果更好，且能连续排矿、自动化程度高。但市面跳汰机型号繁多，参数各异，如何根据矿况选择合适机型？砂金矿跳汰机型号与参数的深入理解，是正确选型和获得理想指标的前提。
用于砂金矿的跳汰机，按结构和脉动波形主要分为以下几种：

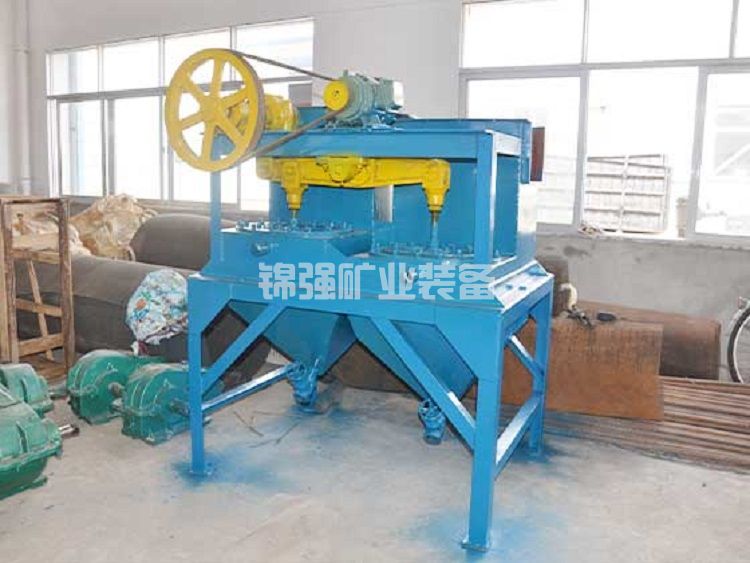

隔膜跳汰机
最传统的类型，通过隔膜的往复运动产生脉动水流。结构简单、维护方便，适用于中小型选厂。旁动型隔膜跳汰机（如300×450型）的传动装置在跳汰室一侧，维修便利，床层稳定，选别效果较好。
锯齿波跳汰机
现代新型跳汰机，脉动曲线呈锯齿形——上升水流快、时间短，下降水流慢、时间长。这种波形增强了床层松散度，使重矿物充分沉降，富集比和回收率显著提高。JT系列是典型代表，已形成系列化产品。
梯形跳汰机
跳汰面呈梯形，由给矿端向排矿端逐渐变宽，具有多个跳汰室（通常8室），处理能力大，适应性强。适用于中、细粒选矿，有效回收下限可达53微米，在砂金矿、砂锡矿领域应用广泛。
AM-30跳汰机
入选粒度可达30mm，具有上下同时排料、连续工作的特点，是大颗粒跳汰机型。最初用于赤铁矿，现已扩展到砂金矿、钻石矿等，可不分级入选，处理量大。
JT系列锯齿波跳汰机
JT系列是目前砂金矿应用最广泛的跳汰机系列，采用锯齿波脉动曲线，分选精度高。
| 型号 | 单室面积(m²) | 处理量(t/h) | 冲程(mm) | 冲次(min⁻¹) | 给矿粒度(mm) | 功率(kW) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JT-0.57 | 0.57 | 1-2.5 | 12-21 | 60-156 | ≤6 | 1.5 | 612 |
| JT1-1 | 1.0 | 2-3 | 12-21 | 60-156 | ≤5 | 2.2 | 989 |
| JT2-2 | 2.28 | 4-8 | 12-21 | 60-156 | ≤10 | 3.0 | 1637 |
| JT3-1 | 3.3 | 10-15 | 10-47 | 80-100 | ≤20 | 5.5 | 3260 |
| JT4-2 | 4.86 | 12-16 | 10-30 | 80-120 | ≤8(筛上自排≤60) | 5.5-7.5 | 3500 |
| JT5-2 | 5.0 | 10-20 | 15-25 | 80-120 | ≤8(筛上自排≤60) | 5.5-7.5 | 3854 |
JT3-1是砂金矿选型中的热门机型，采用双斗独立分选腔设计，可同时处理两种不同粒级物料，对细粒级（0.074-6mm）矿物回收效果显著，耗水量仅1-2.9m³/h。
隔膜跳汰机（300×450系列）
小型选厂和粗精矿精选的理想选择，结构简单、价格低廉。
| 型号 | 处理量(t/h) | 冲次(min⁻¹) | 冲程(mm) | 给矿粒度(mm) | 功率(kW) | 重量(kg) |
|---|---|---|---|---|---|---|
| 双斗300×450 | 2.1-6.1 | 322-420 | 0-25.3 | ≤12 | 1.1 | 745 |
| 单斗300×450 | 2-5 | 300 | 0-18 | ≤10 | 1.1 | 320 |
| 400×600 | 2-5 | 300 | 0-18 | ≤10 | 1.1-1.5 | 400-500 |
| 600×900 | 2-5 | 300 | 0-25 | ≤10 | 2.2 | 1400 |
该系列冲次较高（300-420次/分），适合处理细粒物料。双斗型有两个独立跳汰室，可分别调节，灵活性好。
梯形跳汰机（2LTC系列）
大型砂金矿选厂的首选，处理能力大，适合规模化生产。
| 型号 | 跳汰室数 | 面积(m²) | 处理量(t/h) | 冲程(mm) | 冲次(min⁻¹) | 功率(kW) |
|---|---|---|---|---|---|---|
| 2LTC-366/8T | 8 | 2.16 | 3-6 | 0-50 | 120-300 | 1.1×2 |
| 2LTC-6109/8T | 8 | 5.76 | 20-30 | 0-50 | 120-300 | 1.5×4 |
梯形跳汰机具有四个独立跳汰槽（共8室），每槽可独立调节。跳汰面呈梯形，由给矿端向排矿端逐渐变宽，有效回收下限可达53微米。
AM-30跳汰机
大颗粒砂金矿处理的利器，入选粒度上限高。
| 参数项 | 数值 |
|---|---|
| 入选粒度 | 0-30mm（可不分级） |
| 处理量 | 15-30t/h |
| 冲程 | 30-50mm |
| 冲次 | 120-200次/分 |
| 耗水量 | 3-6m³/h |
| 特点 | 上下同时排料，连续工作 |
近年出现了配备PLC智能控制的新型跳汰机，自动化程度更高。
| 参数项 | 范围/值 |
|---|---|
| 电机功率 | 7.5-37kW（防爆型可选） |
| 冲程 | 10-40mm（可调） |
| 冲次 | 80-220次/分（变频可调） |
| 处理能力 | 8-60m³/h |
| 给矿粒度 | 0.074-25mm |
| 跳汰室尺寸 | 2500×1500×1800mm |
| 外形尺寸 | 4800×2200×2800mm |
| 设备重量 | 3.5-8.5t |
这类设备的核心优势是配备了PLC+触摸屏控制系统，可实时监测和调节参数，10分钟内可完成工艺切换。单位能耗仅1.0-1.5kW·h/m³，较传统设备节水35%。
适合探矿、小规模生产或移动式选厂。
| 参数项 | 数值 |
|---|---|
| 处理能力 | 1-5吨/小时 |
| 跳汰室尺寸 | 800×600×1200mm |
| 筛板面积 | 0.48m² |
| 冲程范围 | 5-30mm |
| 冲次范围 | 120-480次/分 |
| 电机功率 | 3-7.5kW |
| 供水压力 | 0.05-0.2MPa |
| 整机重量 | 0.8-1.5吨 |
该机型采用变频调速，PLC控制支持一键启停，模块化结构便于快速拆装，维护时间可缩短至0.5小时内。
处理能力
跳汰机的处理量标注差异较大，从每小时1吨到60立方米不等。选型时注意以下几点：
吨和立方米的换算：砂金矿松散密度约1.6-1.8t/m³，标称处理量通常指最大能力，实际应按80%负荷选型。处理量受给矿粒度、浓度、金含量影响，粗粒物料处理量大于细粒物料。
给矿粒度
决定能否用跳汰机的第一道门槛：
常规锯齿波跳汰机：≤6-10mm
梯型跳汰机：≤10mm，有效回收下限53μm
AM-30：≤30mm，可不分级入选
新型智能机：0.074-25mm
注意事项：给矿中不能有超过粒度上限的物料，否则会堵塞筛板。粗粒金占比高时，应在前端设置筛分，分离出+10mm粒级。过细的物料（-0.074mm）跳汰效果下降，应考虑离心机。
冲程与冲次
冲程（活塞运动距离）和冲次（每分钟脉动次数）是最重要的操作参数。一般规律如下：
对于粗粒、比重差大的物料，采用大切（15-25mm）、低次（80-120次/分）的参数组合，强松散使大颗粒易沉降。对于细粒、比重差小的物料，采用小切（5-12mm）、高次（150-250次/分）的组合，高频脉动利于细粒分层。对于片状金含量高的情况，采用中切（10-18mm）、中次（120-180次/分），平衡松散与捕获效果。
耗水量
跳汰机属于高耗水设备，需评估水源条件。JT3-1耗水量1-2.9m³/h，大型智能机处理60m³/h时耗水约3-6m³/h，梯型跳汰机与处理量成正比关系。如水源紧张，应选择带循环水系统的机型，或与浓密机配套实现水回用。
第一步：做原矿筛分分析。查明+10mm、-0.074mm各占多少。如果+10mm超过20%，建议前端设筛分，粗粒用溜槽，细粒用跳汰机。如果-0.074mm超过30%，跳汰机效果会打折扣，建议考虑离心机。
第二步：确定处理量。按80%负荷计算所需设备规格。
第三步：选择机型。处理量小（小于10吨/小时）选隔膜式或JT-0.57/JT1-1。处理量中等（10-50吨/小时）选JT3-1或双斗隔膜式。处理量大（大于50吨/小时）选梯型跳汰机或多台并联。粒度粗（10-30mm）选AM-30。
第四步：确定自动化程度。预算充足、追求稳定指标，选PLC智能控制型。预算有限、有熟练操作工，选常规机型。
第五步：确认配套条件。评估供水能力是否满足，尾矿处理能力，电力供应是否支持变频。
| 矿况类型 | 推荐机型 | 理由 |
|---|---|---|
| 粗粒金为主（+1mm占60%以上） | AM-30或梯型跳汰机 | 处理粒度大，不易堵塞 |
| 细粒金为主（-0.2mm占50%以上） | JT3-1或智能变频机 | 高频脉动对细粒敏感 |
| 中小规模（日处理小于200吨） | JT1-1/JT2-2或300×450隔膜式 | 投资低，维护简单 |
| 大规模生产（日处理大于500吨） | 2LTC-6109/8T或多台JT4-2并联 | 处理量大，单位成本低 |
| 高泥质矿石 | 大冲程智能机型 | 抗堵塞，参数可实时调整 |

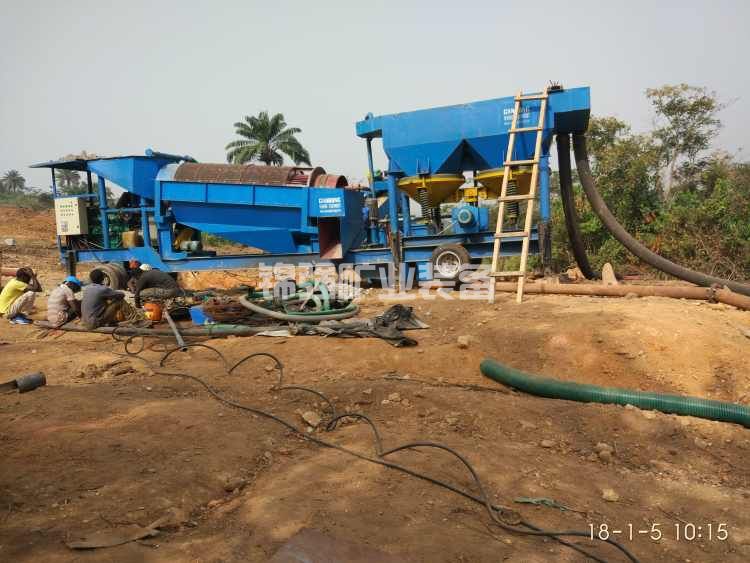

| 移动式或探矿 | 小型组合式跳汰机 | 便携、快速部署 |
基础要求
跳汰机运行时有振动，基础必须稳固。中小型机型采用混凝土基础，厚度不小于300mm，预埋地脚螺栓。大型机型需要独立基础，与厂房基础脱开，基础重量一般为设备重量的3-5倍。
给料要求
给矿粒度要预先筛分，去除超标大块。给矿浓度控制在20%-30%，浓度过高时需稀释。给料要均匀，可采用振动给料机或搅拌桶加变频泵。
供水要求
供水压力稳定在0.1-0.2MPa。水质要求无大颗粒杂质，建议在进水管加装过滤器。大型跳汰机建议配置专用供水泵，一用一备。
排矿配套

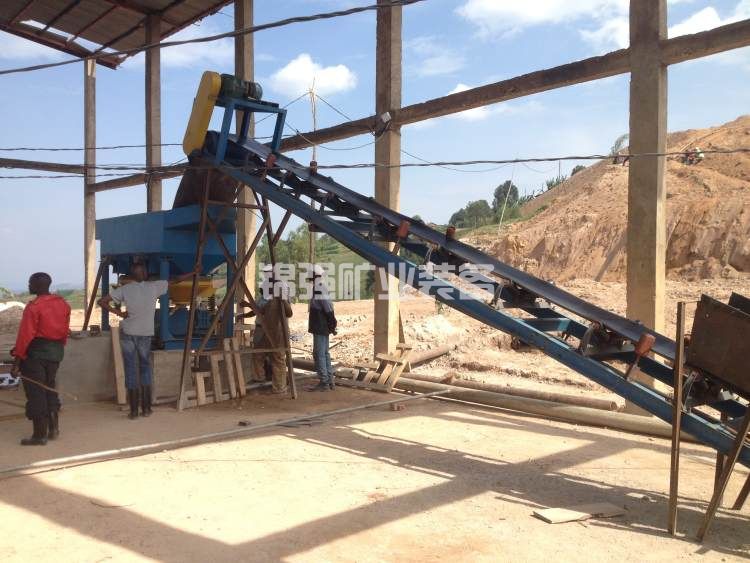

精矿排出口下方设置收集槽，槽内加装冲洗水管防止堵塞。尾矿排出口接入总尾矿管，坡度不小于5%。跳汰机一般布置在二层平台，下层设置精矿和尾矿收集设施。
筛板堵塞
表现是床层运动不活跃，精矿产率下降。原因是给矿中混入了大于筛孔的大颗粒或片状物料。解决方法是停机清理筛板，加强前端筛分，根据物料粒度更换合适孔径的筛板。
精矿产率过大
表现是精矿量异常增多，品位明显下降。原因是给矿浓度过高或冲程过大导致床层松散过度。解决方法是降低给矿浓度至20%-25%，减小冲程5-10mm，适当增加排矿量。
细粒金回收效果差
表现是尾矿中可见细粒金，跳汰效果不理想。原因是冲次过低或给矿浓度过高。解决方法是提高冲次（增加20-30次/分），降低给矿浓度至20%左右，检查床层厚度是否合适。
设备振动异常
表现是机身抖动，有撞击声。原因是地脚螺栓松动或隔膜破损进水。解决方法是紧固地脚螺栓，检查隔膜是否有破损，更换损坏部件。
设备价格：JT3-1约3-5万元/台
吨矿运营成本：
电耗：5.5kW，吨矿约0.3-0.5度，合0.2-0.3元
水耗：2-3m³/h，吨矿约0.1-0.15立方米补充水，合0.05-0.1元
备件：隔膜、筛板等，吨矿约0.1-0.2元
人工：每台配0.3-0.5人，吨矿约0.1-0.2元
合计：约0.45-0.8元/吨
以原矿品位0.3g/m³、回收率提高10个百分点计算，吨矿增收约13.5元。跳汰机的投资回收期通常在3-6个月。
砂金矿跳汰机的选型，核心在于匹配矿石的粒度和处理规模。小规模用隔膜式，中等规模用JT系列锯齿波，大规模用梯型跳汰机，粗粒用AM-30。参数方面，“粗粒大切低次、细粒小切高次”的口诀在现场调试时值得参考。跳汰机适合0.5-15mm的粒级范围，超出这个区间需要其他设备配合。正确的选型加上精准的参数调节，才能让跳汰机发挥出最佳性能。建议选型前取代表性矿样做实验室跳汰试验，以试验数据为最终依据。
