高性能锡矿摇床：分选精度高，助力精矿品位提升

在锡矿选矿流程中，摇床是精选环节的核心设备。锡石（SnO₂）比重高达6.8-7.1，与石英等脉石矿物（比重2.5-3.5）存在显著密度差，这为重力分选提供了理想条件。然而，锡石性脆易过粉碎，微细粒锡石的回收一直是行业难题。高性能锡矿摇床通过优化床面结构、运动特性和控制参数，实现了对微细粒锡石的高精度分选，是提升锡精矿品位和回收率的关键装备。

锡矿摇床的基本原理

摇床的分选基于矿物密度差异，在横向水流与纵向差速运动的复合作用下完成。

运动机制：电机驱动偏心轴带动床面作纵向不对称往复运动——前进时速度慢，后退时速度快。这种差速运动使矿粒沿床面移动方向受到不同的惯性力。

分层过程：矿浆从床面给矿槽流入，同时冲洗水从侧向给入。在床面摇动和水流联合作用下，比重大的锡石颗粒沉到底层，受床面摩擦力作用随床面前进方向移动，最终进入精矿端。比重小的石英、长石等脉石矿物悬浮在上层，受水流冲刷作用向尾矿端移动。中等比重的连生体或重矿物进入中矿带。

床面结构：高性能摇床的床面纵向布置来复条（床条），横向有可调坡度。来复条的槽型设计和间距根据处理物料粒度确定——粗砂用深槽宽间距，细砂用浅槽密间距。多段梯度床面设计延长了矿物迁移路径，重矿物在初始段快速沉积，随床面倾角渐变沿刻槽轨迹向精矿端富集，显著提升富集效果。

高性能摇床的核心技术特点

微细粒高效回收

传统摇床对-0.074mm微细粒锡石的回收率偏低，而高性能摇床通过高频摇振与复合床面设计，可有效捕获0.02mm级矿物颗粒，分选精度达±0.05g/cm³。某工业应用研究表明，采用新型细砂摇床后，细粒级选矿回收率显著提高，锡回收率较原型摇床提高6-20个百分点，精矿品位提高3-5个百分点，处理量提升3-10吨/台·天，洗涤用水量降低一倍。

富集比大

高性能摇床的富集比可达入料品位的5-10倍，精矿品位提升幅度达50%-200%。锡精矿品位可达45%-65%，满足冶炼厂入炉要求。这意味着粗精矿经过摇床精选后，可以直接产出销售级产品，大幅降低后续冶炼成本。

调节灵活

冲程、冲次、床面倾角三参数独立可调，适应不同矿石性质。冲程调节范围6-25mm（根据机型），冲次调节范围180-400次/分钟（变频可调），床面倾角0°-10°分段可调。

粗粒物料、精选作业采用大冲程小冲次；细粒物料、粗选作业采用小冲程大冲次。床面横向坡度与水量同步配合——增大坡度时减少水量，反之亦然。这种灵活性使一台摇床可以处理不同粒级、不同品位的物料。

智能控制

现代高性能摇床配备PLC自动控制系统，支持参数远程监控与故障自诊断。操作人员可在控制室实时监控床面分带情况、调整运行参数，大大降低了人工操作难度和指标波动。

结构耐用

床面采用高强度玻璃钢复合材质，耐磨防腐，使用寿命可达10-12年。玻璃钢床面重量轻、不易变形，分选稳定性好。

主要型号与技术参数

6-S摇床（通用型）

6-S摇床是应用最广泛的型号，适合处理0.02-2mm粒级物料，调节灵活。

高富集比摇床（微细粒专用）

专为微细粒矿物精选设计，适用于处理0.02-2mm的锡石矿、黑钨矿等。

床面尺寸4500×1850mm，冲程6-18mm（可调），冲次200-400次/分（变频可调），床面倾角0°-8°（三段独立可调），电机功率3kW，处理能力0.5-5t/h。特点为富集比高，微细粒重矿物回收率≥95%。

云锡YXB新型细砂摇床

针对细粒级回收率和精矿富集比低、处理量小、耗水量大等问题改进设计。

适用粒度-0.074mm细粒级为主，处理量提升3-10吨/台·天（较原型），精矿品位提升3-5个百分点，回收率提升6-20个百分点，耗水量降低一倍。

超大型水洗摇床

专为大规模砂矿分选设计，适用于日处理千吨级选厂。

冲程10-25mm（可调），冲次180-320次/分（变频可调），床面倾角0°-10°分段可调，处理能力10-50t/h。特点为处理量大，精矿回收率较传统摇床提升8%-12%。

不同粒级的床面选型

摇床床面的槽数（来复条密度）与适用粒度直接相关，选型时需匹配：

在不确定的情况下，88槽细砂摇床是最稳妥的选择，因为它覆盖了0.074-0.5mm的核心粒度区间。对于处理-0.074mm占比超过40%的锡矿石，建议选用120槽以上矿泥床面。

操作参数精调指南

摇床选对型号只是第一步，操作参数的调试同样关键。

冲程与冲次的配合

对于粗粒、比重差大的物料，采用大切（16-25mm）、低次（200-250次/分）的配置，大冲程推动粗粒移动。对于细粒、比重差小的物料，采用小切（8-12mm）、高次（280-350次/分）的配置，高冲次促进细粒分层。对于微细粒、矿泥，采用小切（6-10mm）、高次（300-400次/分）的配置，需高频振荡防止沉降。

实操口诀：粗粒大切低次，细粒小切高次，微细粒小切高频。

床面横向坡度

坡度影响横向水流速度和水层厚度。粗粒物料采用小坡度（1.5-2.5度）大水量，使粗颗粒充分松散分层；细粒物料采用大坡度（3-5度）小水量，加速细粒迁移，防止细粒流失。操作中水量和坡度必须同步配合——增大坡度时可减少水量，反之亦然。调整时观察床面分带情况：精矿带窄而清晰说明参数合适，分带模糊则需要微调。

给矿浓度与处理量

锡矿摇床的最佳给矿浓度为15%-25%。粗粒取高值（25%-30%），细粒取低值（15%-20%）。浓度过高会出现砂堆堵塞，浓度过低会出现拉沟现象使矿浆分布不均。

处理0.2mm以上砂矿时，单台摇床处理能力0.7-2.3吨/小时；处理0.2mm以下细粒物料时，0.2-0.5吨/小时。超过这个范围，回收率会明显下降。

冲洗水量

冲洗水量是最灵敏的操作手段，通常通过床面上的多个阀门分别控制不同区域的水量。粗砂作业耗水量0.5-3.5吨/小时，细砂作业0.3-1.5吨/小时。水量过小分层不充分，水量过大细粒锡石易被冲走。

在锡矿选厂中的配置

典型配置流程

锡矿摇床通常作为精选设备，配置在粗选之后。典型流程为：跳汰机或离心机粗选产出粗精矿，粗精矿脱水、分级后进入摇床精选，产出最终锡精矿。摇床中矿返回粗选或单独处理，摇床尾矿进入扫选或直接排尾。

多台并联配置

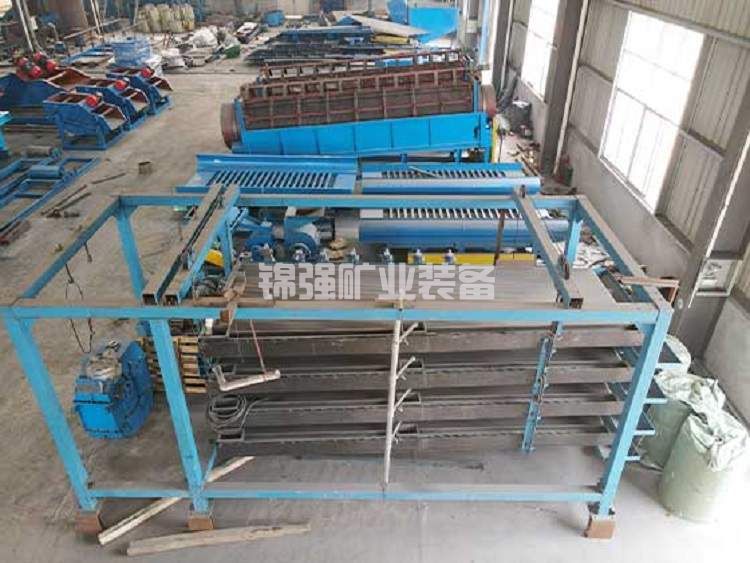

对于处理量较大的选厂，可采用多台摇床并联。日处理1000吨原矿，粗精矿产率约2%-5%（20-50吨/天），需配置摇床10-20台。建议采用双层摇床或多层布置，节约占地面积。

与分级设备的配合

分级设备的效率直接影响摇床的分选效果。某多金属矿的工业试验表明，采用“旋流器+高频细筛”组合分级工艺后，分级质效率由80.13%提高到83.14%，分级量效率由67.2%提升至73.52%，锡石次精矿粒度-400目含量由40.6%降低至31.15%，摇床作业回收率由26.05%提高到30.33%。这一案例说明，良好的分级预处理是摇床获得理想指标的前提。

与强磁选的配合

锡精矿中常含有褐铁矿等弱磁性矿物，影响锡品位。在摇床精选后增加永磁筒式磁选机除铁，可有效提升锡精矿品级。云南昌宁某低品位锡矿的选矿实践表明，摇床精矿经强磁选除铁后，可获得锡品位41.32%的高品质锡精矿。

高性能摇床的应用效果

效果一：微细粒锡石回收率显著提升

高性能摇床对-0.074mm微细粒锡石的回收率可达90%以上，较传统摇床提升10-15个百分点。以0.1g/L的原矿品位计算，尾矿锡损失可从0.02g/L降至0.005g/L以下。

效果二：精矿品位达到冶炼要求

高性能摇床产出的锡精矿品位可达45%-65%，满足YS/T339-2011标准中一类锡精矿的入炉要求。这意味着锡精矿可以直接销售给冶炼厂，无需再进行化学富集。

效果三：处理量提升

YXB新型细砂摇床的工业应用表明，处理同类矿石，处理量可提升3-10吨/台·天，同时洗涤用水量降低一倍。

效果四：富集比大

高富集比摇床的精矿品位可达入料品位的5-10倍。当给矿品位为500-1000g/t时，精矿品位可达5000-10000g/t，富集效果显著。

常见问题与对策

问题一：摇床分带紊乱，精矿带拉不宽

原因可能是冲程冲次不匹配、床面横向坡度不合适或冲洗水量分配不均。应对措施为粗粒物料调整为大冲程低冲次、细粒物料调整为小冲程高冲次，重新调节床面坡度和各区域水量，检查来复条是否有磨损或堵塞。

问题二：细粒锡石流失严重，尾矿中可见明显锡石

原因可能是给矿浓度过高、冲次偏低或床面坡度偏大。应对措施为将给矿浓度降至20%以下，提高冲次至300-350次/分，减小床面坡度至1.5-2.5度。

问题三：精矿品位偏低，中矿带过宽

原因可能是给矿浓度过低、冲洗水量不足或床面坡度偏小。应对措施为提高给矿浓度至25%-30%，适当增加冲洗水量，增大床面坡度至3-5度。

问题四：摇床处理量达不到设计值

原因可能是给矿粒度偏细、筛分分级效率低或床面选型偏细。应对措施为加强前端分级管理，确保合格粒级进入摇床，更换为粗砂床面（46槽或60槽）。

高性能锡矿摇床通过优化床面结构和运动参数，实现了对微细粒锡石的高精度分选。在锡矿选厂中，它承担着将粗精矿转化为高品位最终产品的关键任务。选型的关键是匹配粒度——粗砂选46-60槽，细砂选88-110槽，矿泥选120槽以上。操作的核心是调好三参数——冲程、冲次、床面坡度。高性能摇床的投入在整厂投资中占比不大，但对精矿品位的提升效果直接决定了产品售价和选厂利润。选对床面、调好参数、用好维护，一台高性能摇床可以在不消耗任何药剂的情况下，将锡精矿品位提升到45%以上。
