砂锡矿选矿设备耐磨设计，应对高磨损工况，持久耐用

砂锡矿选矿设备面临的磨损问题，比绝大多数金属矿选厂都要严重。原矿中混杂着大量石英砂、长石、砾石，硬度高、棱角尖锐，加上矿浆中悬浮的粗颗粒，对设备的冲击和磨蚀作用极强。一台新设备装上生产线，快的三五天，慢的一两个月，过流部件就磨穿了。

这不是设备质量问题，而是工况使然。砂锡矿选矿的本质，就是用钢铁和橡胶去对抗自然界最硬的东西——石英（莫氏硬度7）。如果不能从设计层面解决耐磨问题，设备更换频率和停产损失足以吞噬掉全部利润。

砂锡矿选矿设备耐磨设计，应对高磨损工况，持久耐用——这不仅是设备厂家需要攻克的技术难题，更是选厂业主在采购时应当重点关注的核心指标。本文从磨损机理、材料选择、结构设计、维护策略四个维度，系统解析如何让砂锡矿选矿设备在高磨损工况下实现持久耐用。

一、砂锡矿选矿的磨损“重灾区”在哪里？

砂锡矿选矿流程中的每一个环节，都面临不同程度的磨损。以下按严重程度排序：

• 砂泵及管道：高浓度矿浆以每秒2-5米的速度通过泵体和管道，叶轮和衬套磨损最快。部分选厂砂泵叶轮寿命不足300小时。

• 筛分设备：振动筛或滚筒筛的筛网直接承受粗颗粒的冲击和滑动磨损，尤其是筛孔边缘。含砾石多的原矿，筛网寿命只有200-500小时。

• 螺旋溜槽：矿浆在螺旋槽内高速旋转流动，槽底和侧壁受到长期磨蚀。普通钢铁材质螺旋溜槽运行1000小时后，槽底会被磨出沟槽。

• 洗矿机：螺旋叶片或搅拌叶片在粘稠矿浆中搅动，同时承受颗粒切削和腐蚀磨损。叶片磨损后，洗矿效果急剧下降。

• 摇床：床面刻槽和床面涂层在精矿和尾矿的持续摩擦下逐渐磨平。一般运行800-1500小时后需要重新拉毛或更换床面。

• 给料溜槽及管道：物料直接冲击溜槽底板，磨损集中在落料点和转弯处。

二、磨损的根源：两种主要磨损机制

砂锡矿选矿设备面临的磨损并非单一类型，而是两种机制的叠加。

冲击磨损（高应力凿削）
大块砾石和粗颗粒以一定速度撞击设备表面，造成材料表面产生压痕、微裂纹甚至剥落。给料溜槽、筛网和洗矿机叶片是冲击磨损的重灾区。

滑动磨损（低应力擦伤）
细颗粒和矿浆以相对较低的压力在设备表面滑过，产生类似砂纸打磨的效果。螺旋溜槽槽底、砂泵叶轮、管道内壁主要承受滑动磨损。

两种磨损机制对材料的要求不同：抗冲击磨损需要材料有良好的韧性和抗拉强度；抗滑动磨损需要材料有高硬度和耐磨性。优秀的耐磨设计必须在两者之间找到平衡点。

三、耐磨材料选择：从橡胶到陶瓷的全面对比

选材原则：

• 高冲击部位（给料溜槽、洗矿机叶片）：选用耐磨钢板或复合耐磨衬板，兼顾韧性和耐磨性

• 高滑动磨损部位（螺旋溜槽槽底、砂泵过流件）：选用高铬铸铁或聚氨酯涂层

• 既有冲击又有滑动（筛网）：聚氨酯筛网的综合表现优于金属筛网

• 细颗粒矿浆输送（管道）：橡胶内衬或陶瓷内衬，前者成本低，后者寿命长

四、关键设备的耐磨设计要点

4.1 给料与溜槽的耐磨设计

给料溜槽的磨损集中在落料点和转向处。设计要点：

• 落料点设置“死料层”——让物料落在堆积的料层上，而不是直接冲击钢板

• 溜槽底板采用可更换的耐磨衬板（NM400或高铬铸铁），厚度12-20mm

• 溜槽转弯处采用大半径设计（R≥1.5米），减少颗粒对壁面的冲击角度

• 溜槽角度控制在45-60度，既能保证物料流动又不至于速度过快

4.2 筛分设备的耐磨设计

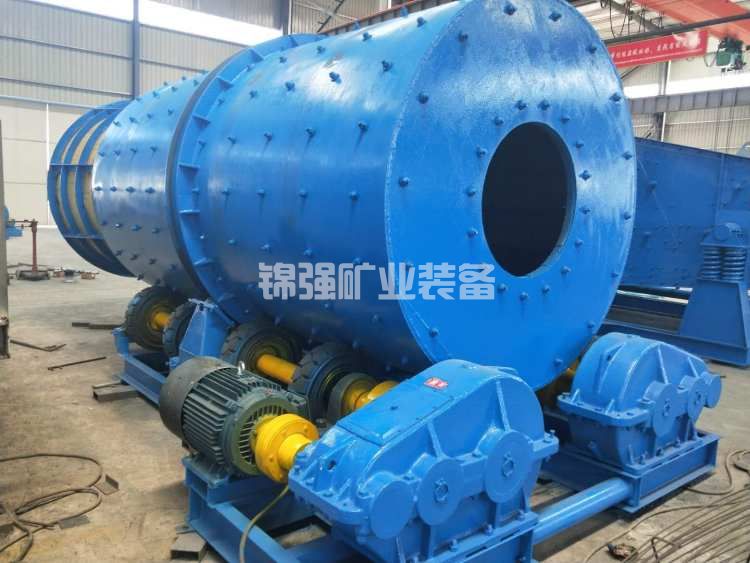

滚筒筛：筛板是关键。推荐采用聚氨酯筛板代替钢板冲孔筛。聚氨酯弹性好，颗粒通过时筛孔边缘不易产生切削磨损，同时能吸收冲击。某选厂将钢板筛更换为聚氨酯筛板后，筛网寿命从400小时延长至2200小时。

振动筛：筛面边缘和横梁是磨损重点。应在筛面边缘加装橡胶护板；横梁表面包覆耐磨橡胶或聚氨酯，厚度8-12mm。

4.3 洗矿机的耐磨设计

槽式双螺旋洗矿机的螺旋叶片和槽体衬板磨损最快。改进方案：

• 叶片工作面堆焊碳化铬耐磨合金，焊层厚度5-8mm

• 叶片边缘加装可更换的高铬铸铁耐磨块

• 槽体内壁铺设耐磨陶瓷衬板或NM500钢板

• 槽底设置可拆卸耐磨底板，方便更换

立式搅拌擦洗机的搅拌叶片建议采用高铬铸铁整体铸造，或采用钢制基体+耐磨涂层。

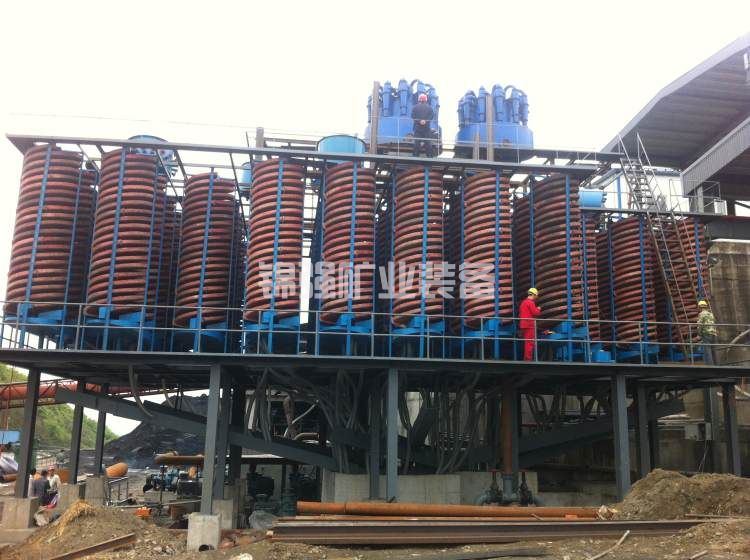

4.4 螺旋溜槽的耐磨设计

螺旋溜槽的槽体是关键。传统螺旋溜槽采用玻璃钢表面涂覆耐磨树脂，寿命在2000-3000小时。更耐磨的方案：

• 槽体采用聚氨酯弹性体整体浇注，耐磨寿命达6000-10000小时

• 槽底设置可更换的耐磨片（氧化铝陶瓷或高铬铸铁），适用于高磨蚀矿石

• 在分选区（螺旋槽中下部）加厚耐磨层，该区域磨损速度是其他区域的2-3倍

4.5 摇床的耐磨设计

摇床床面材质直接影响使用寿命：

• 橡胶床面（带刻槽）：耐磨性好，寿命2000-3000小时，适合粗选

• 玻璃钢床面+环氧树脂涂层：耐磨性一般，寿命800-1500小时，适合精选

• 聚氨酯床面：耐磨性优于橡胶，但成本较高

解决床面磨损过快的问题，可以采取“床面翻转”策略：床面磨损到一定程度后，调转方向使用，使磨损均匀分布，寿命延长40%-60%。

4.6 砂泵的耐磨设计

砂泵是磨损最快、对生产影响最大的设备。推荐配置：

• 泵体采用高铬耐磨铸铁（Cr26以上），硬度HRC58-62

• 叶轮采用高铬耐磨铸铁整体铸造，流道表面光滑以减少涡流磨损

• 泵体设可更换的耐磨衬套，衬套材质为橡胶或聚氨酯

• 轴封采用副叶轮+机械密封组合，减少颗粒进入密封面

耐磨设计后的砂泵，处理砂锡矿矿浆（浓度20%-30%，石英含量60%）时，叶轮寿命可达1500-2500小时，泵体寿命3000-5000小时。

五、结构优化：从源头减少磨损

耐磨设计不止是换材料，更要从结构上优化流场，降低颗粒对设备表面的冲击速度和角度。

优化一：减少流速
颗粒对壁面的磨损速率与流速的2-3次方成正比。管道流速从3m/s降到2m/s，磨损量可减少约60%。在设计管道和溜槽时，在保证不沉积的前提下，尽量采用低流速。

优化二：改变冲击角度
颗粒垂直冲击壁面的破坏力远大于切向冲刷。将溜槽落料点的直接冲击改为“料垫”缓冲，可以大幅降低磨损。同样，在管道弯头处设置“耐磨背板”或加厚衬里，因为颗粒在弯头处主要冲击外弧面。

优化三：均匀磨损
设计可旋转或可翻转的耐磨件，使磨损均匀分布在整件表面。例如，砂泵的耐磨衬套设计成对称结构，磨损到一定程度后旋转90度继续使用。

优化四：模块化更换
将易磨损部位设计成独立模块，现场拆装方便。例如，螺旋溜槽的分段耐磨片、筛分机的模块化筛板、溜槽的可更换衬板。这样不需要停机焊接，直接更换模块，减少停产时间。

六、现场维护策略：让耐磨设计发挥最大效果

再好的耐磨设计，如果维护不当，寿命也会大打折扣。以下维护策略值得采纳：

定期检测磨损量
每月测量关键部件的厚度（如泵体、衬板、叶片）。建立磨损档案，掌握各部件磨损速率，预测更换时间，避免突发故障。

及时更换，不凑合
很多选厂的做法是“磨穿了再换”，结果磨穿后矿浆泄漏，损坏了设备基体。正确做法是：当耐磨层剩余厚度达到临界值（如原厚度的30%）时，提前安排更换。

备件管理
根据磨损速率，合理储备易损件。砂泵叶轮、筛网、螺旋叶片等应保持1-2个周期的备用量。与设备厂家建立备件供应协议，确保急用时能快速到货。

操作优化
降低给料中大块物料的占比（预先筛除+50mm），避免洗矿机和砂泵受到异常冲击。控制矿浆浓度在合理范围，浓度过高时磨损急剧增加。

七、经济效益：耐磨设计投入与产出的量化分析

以一台处理量50吨/小时的砂泵为例，对比普通材质和耐磨设计材质的成本差异：

耐磨设计的砂泵虽然采购价高出1.6万元，但每年的运行和维护成本节省2.7万元，同时减少了约47小时的停产时间（按每小时产值2000元计算，多产出9.4万元）。投资回报率非常可观。

八、常见问答

问：螺旋溜槽槽底磨损后可以修复吗？

答：可以。玻璃钢螺旋溜槽磨损后，可以清理槽面，重新涂覆耐磨树脂（环氧树脂+金刚砂），固化后打磨平整。聚氨酯螺旋溜槽磨损后修复难度较大，建议直接更换耐磨片。如果磨损深度超过2mm，修复效果已不理想，应考虑更换。

问：聚氨酯筛网比金属筛网贵很多，划算吗？

答：聚氨酯筛网的单价比金属筛网高2-3倍，但寿命是金属筛网的4-6倍，综合计算成本更低。另外，聚氨酯筛网更换频率低，减少了停机时间和人工成本。对于处理石英含量高的砂锡矿，聚氨酯筛网的经济性优势非常明显。

问：高铬铸铁部件为什么容易断裂？

答：高铬铸铁硬度高但韧性差，受到大块物料剧烈冲击时可能开裂。避免的方法是：在高冲击部位（如洗矿机叶片）采用“高铬铸铁+钢基体”复合结构，或者在给料端设置除大块设施。另外，采购时选择铬含量适中（Cr15-Cr20）的牌号，其韧性优于Cr26以上牌号。

问：有没有“零磨损”的设计方案？

答：没有。只要有颗粒在运动，磨损就不可避免。最接近零磨损的方案是在溜槽落料点设置“死料层”，让物料在料层上滑动而不接触钢板。但死料层本身也需要定期清理和补充。其他部位如砂泵、螺旋溜槽，只能通过耐磨材料和结构设计来减缓磨损，无法根除。

问：如何判断一台设备的耐磨设计是否优秀？

答：看三个细节：一是易磨损部位是否设计成可更换模块；二是是否提供多种耐磨材料选项（普通/耐磨/高耐磨）；三是厂家是否根据您的矿石性质做过磨损模拟或提供寿命预估数据。同时，可以要求查看该设备在其他砂锡矿的现场应用案例和寿命数据。

九、总结

砂锡矿选矿设备耐磨设计，应对高磨损工况，持久耐用——这既是对设备制造商的技术要求，也是选厂业主在设备选型时的决策依据。

高磨损不是砂锡矿选矿的“宿命”，而是可以通过系统化耐磨设计来有效应对的问题。从材料选择（高铬铸铁、聚氨酯、陶瓷复合）到结构优化（死料层、低流速、模块化），再到维护策略（定期检测、提前更换），每一环都在为“持久耐用”这个目标服务。

最后给出三条实用建议：

1. 采购新设备时，不要只看报价高低，要对比耐磨配置的差异。一台价格贵30%但寿命长两倍的设备，长期看更省钱。

2. 与设备厂家合作，提供原矿样品和工况参数，让厂家推荐针对性的耐磨方案。通用型设备往往不能满足高磨损工况的需求。

3. 建立设备磨损档案，记录每个易损件的实际寿命。这些数据是优化维护计划和采购决策的宝贵依据。

选矿设备的耐磨设计没有终点，随着新材料和新工艺的发展，设备寿命还会继续延长。对于砂锡矿选厂来说，把耐磨这件事做好了，设备稳定运行时间就长了，停产检修少了，产量和效益自然就上来了。
