红土铬矿选矿1200mm螺旋溜槽精选

精选段为什么偏爱1200mm？这7个参数给出答案

在红土铬矿的重选流程中，粗选阶段追求的是“多收”——尽可能把铬铁矿从脉石中分离出来，对精矿品位的容忍度较高。而精选阶段的目标完全不同：把粗精矿的Cr2O3品位从15-20%提升到35-45%，同时尽量减少铬铁矿损失。

粗选常用1500mm或更大直径的螺旋溜槽，但到了精选段，1200mm螺旋溜槽反而更受欢迎。这不是巧合，而是由精选段的给矿性质、对富集比的要求以及操作精度共同决定的。

1200mm螺旋溜槽以更小的槽宽、更浅的流膜厚度、更高的横向梯度，能够在低处理量下实现更高的富集比——这正是精选作业最需要的特性。下面从参数配置、工作原理、与粗选设备的搭配、现场案例等角度，详细拆解1200mm螺旋溜槽在红土铬矿精选中的应用。

一、1200mm螺旋溜槽精选段的核心参数

精选段处理的粗精矿，品位已经达到12-20%，给矿量约为原矿量的10-20%。1200mm螺旋溜槽在这种工况下可以发挥其“精雕细琢”的优势。以下是标准参数配置：

核心差异：与1500mm相比，1200mm的螺旋槽宽度窄了约50-60mm。这个“窄”带来的结果是：矿浆流膜更薄，重矿物与轻矿物之间的横向位移差更明显，截矿器可以更精确地切出高品位精矿带。

二、精选段螺旋溜槽的工作原理：把“粗精矿”提纯到“精矿”

粗选得到的粗精矿，其中铬铁矿颗粒已占主导，但仍然混有相当比例的石英、褐铁矿、黏土团块和连生体。1200mm螺旋溜槽在精选段的任务就是“去粗取精”。

第一步：二次稀释与均化
粗精矿在进入精选螺旋溜槽前，需要加水稀释至22-26%的浓度。目的是降低矿浆黏度，让各颗粒有足够的空间在螺旋槽中自由分层。

第二步：薄流膜分层
由于1200mm螺旋槽宽度只有约280-320mm（内侧到外侧的径向距离），矿浆在槽内形成的流膜厚度通常只有5-15mm。在这个尺度下，铬铁矿颗粒（密度4.0+）迅速沉入流膜底部并贴附在槽面内缘，而低密度脉石颗粒悬浮在流膜上层或向外缘迁移。

第三步：精确截取
在螺旋溜槽尾端，截矿器的位置决定了精矿的最终品位。精选段通常设置2-3个可调截矿器：

• 第一道（最内侧）：切出最高品位的精矿（Cr2O3 40-48%），产量最小

• 第二道（中间）：切出中品位产品（Cr2O3 25-35%），可返回再选

• 外缘部分：作为尾矿抛弃

这种分段截取方式在1200mm上操作起来比大直径溜槽更精准，因为精矿带宽度通常只有30-50mm，截矿器的调节精度要求达到毫米级。

三、为什么精选必须用1200mm？对比1500mm和2000mm

有人会问：既然已经有1500mm，为什么不能继续用它做精选？原因在下面的对比表中一目了然：

结论很清晰：在精选段这种对富集比要求高、对处理量要求不高的场景，1200mm反而是“专业选手”。用1500mm做精选，就好比用铲车夹花生——能干，但不够精细。

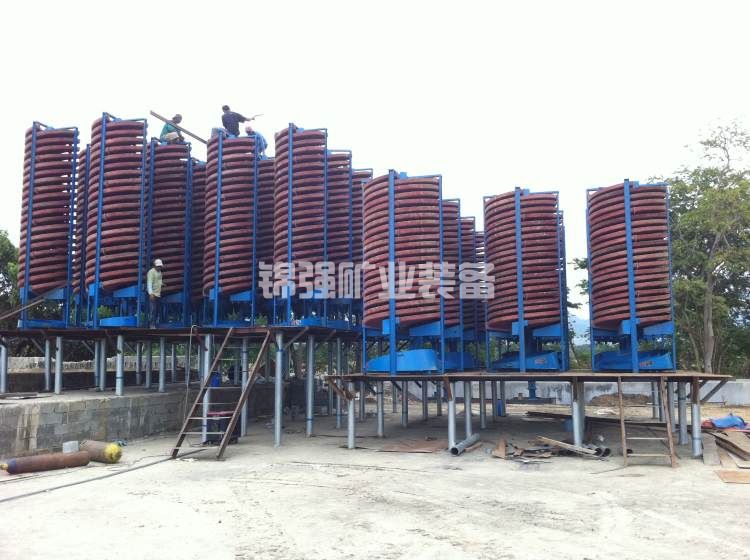

四、工艺流程中的定位：1200mm如何与粗选配合

一个完整的红土铬矿螺旋溜槽重选流程，1200mm通常出现在以下两个位置：

位置1：粗精矿的集中精选

洗矿筛分 → 粗选（1500mm或更大）→ 粗精矿（产率10-20%）→ 脱水斗或浓缩池 → 加水调浆 → 精选（1200mm）→ 最终精矿

• 粗选产出品位15-20%的粗精矿，先经过简单的脱水或浓缩（将浓度从15%提升到25%左右），再给入1200mm螺旋溜槽精选。

• 精选段通常采用“一精”流程，即一次精选直接产出最终精矿。如果对精矿品位要求极高（如Cr2O3>45%），可设置“二精”，即第一段1200mm的精矿再给入另一组1200mm进行第二次精选。

位置2：中矿的再选

粗选产出的中矿（品位5-10%）往往含有可回收的铬铁矿。中矿量通常不大，适合直接用1200mm螺旋溜槽进行扫选或再选，产出的精矿返回粗选给矿，尾矿抛弃。

实际配置示例：
日处理1000吨红土铬矿的选厂，粗选段配置12台1500mm，产出粗精矿约120-180吨/天。精选段配置6-8台1200mm（5-6圈），每台处理能力按1.8t/h计，每天工作20小时可处理216-288吨，足够应对波动。

五、现场案例：云南个旧某铬矿精选段改造

该矿处理红土铬矿，原矿Cr2O3品位1.9%。粗选采用10台1500mm螺旋溜槽，产出粗精矿品位平均17.5%，回收率78%。精选段最初使用4台1500mm（与粗选同规格），结果最终精矿品位一直卡在28-32%之间，达不到35%的销售要求。

问题诊断：
1500mm在精选段富集比只有1.6-1.8倍（17.5%→30%），且精矿带过宽（约50mm），截矿器无法精准切出高品位产品。操作工为了提品位被迫将截矿器向内收，结果精矿产率从12%骤降至6%，回收率从78%掉到62%。

改造方案
将精选段的4台1500mm全部更换为6台1200mm（6圈，横倾角11°），配套精矿截取采用双刀设计——第一刀切高品位精矿（目标>42%），第二刀切中品位产品（25-30%）返回粗选给矿。

改造后数据

经济效益：改造投资约16万元（6台1200mm+管道改造）。精矿品位从29.6%提升到41.2%，每吨精矿售价提高约800元。按年产精矿1.2万吨计算，年增收960万元。投资回收期不到一周。

该厂生产厂长总结：“粗选用1500，精选用1200，这个搭配我们用半年了，稳。”

六、1200mm精选段的操作要点

设备买对了，操作跟不上，照样不出指标。以下是红土铬矿精选段1200mm螺旋溜槽的5个操作关键：

1. 给矿浓度控制在22-26%
浓度过高（>30%），矿浆黏度大，铬铁矿颗粒沉降受阻，精矿中夹带轻矿物；浓度过低（<18%），流膜太薄，矿浆流速过快，细粒铬铁矿容易直接冲到尾矿。用浓度壶每天测3次，波动超过±2%就要调整加水。

2. 给矿量稳定是第一位
精选段最怕给矿量忽大忽小。量小时，流膜变薄，精矿带向内收缩，截矿器位置会偏外，导致精矿损失；量大时，流膜变厚，轻矿物被裹挟进精矿。解决方案：在给矿箱前加一个缓冲池或小型矿浆分配器，用溢流方式保证给矿压力恒定。

3. 截矿器的“微调原则”
1200mm的精矿带宽度只有30-40mm，截矿器每移动1mm，精矿品位变化约1.5-2个百分点。调节时每次只动1-2mm，观察15-20分钟稳定后再决定下一步。切忌大范围快调。

4. 定期检查槽面磨损

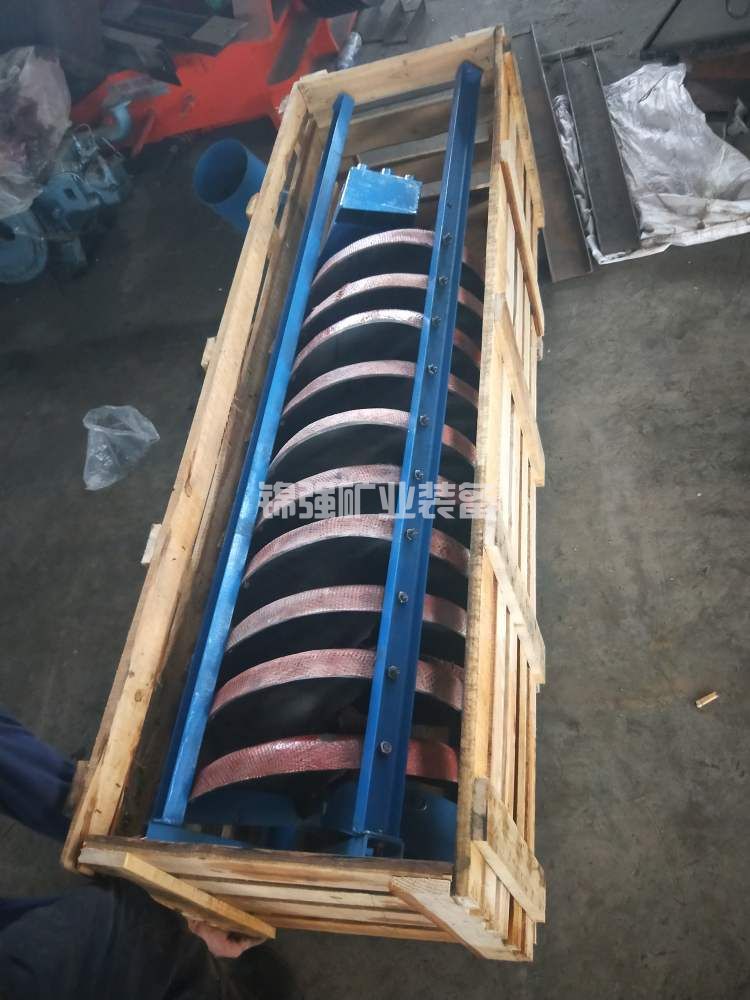

精选段的给矿中铬铁矿颗粒更集中，对槽面的磨损不均匀——内缘磨损快于外缘。每运行2000小时，用塞尺测量槽面聚氨酯涂层厚度。当内缘涂层剩余厚度<1mm时，应进行局部修补或整槽更换。

5. 中矿的合理去向
1200mm精选产出的中矿（第二刀）品位通常在25-35%之间，这部分绝对不能直接抛弃。应返回粗选给矿或单独设置一台小直径（如900mm或1000mm）螺旋溜槽再选。云南某厂将中矿返回粗选后，总回收率提升了5个百分点。

七、常见问题与现场解决方案

Q：1200mm螺旋溜槽精选后，精矿品位还是达不到40%，怎么办？

A：分步排查。第一步，检查粗精矿中-0.074mm细泥含量，如果超过15%，说明前段脱泥不足，细泥会污染精矿。可在精选前增加一个直径250mm或300mm的水力旋流器脱泥。第二步，观察螺旋槽内缘，如果精矿带中有明显的浅色颗粒（石英、褐铁矿），说明截矿器切得太宽，向内收2-3mm。第三步，检查横倾角，如果小于9°，可调大到11°，增加横向剪切力。

Q：精选段回收率偏低，精矿品位倒是很高（>45%），但产率很小

A：这是典型的“过度精选”——截矿器切得太窄，只取了精矿带最内侧的5-10mm。正确做法：先放松截矿器，让精矿带扩宽到30mm左右，产出的精矿品位可能降到38-40%，但回收率会提升10-15个百分点。如果对最终产品有高品位要求（>45%），可以在现有1200mm精矿后再加一组小直径（900mm或1000mm）进行二次精选，而不是在第一次精选时“一刀切到底”。

Q：北方冬季，1200mm螺旋溜槽的矿浆在槽面流动缓慢，甚至局部冻结

A：精选段给矿量小，流速比粗选段慢，更容易结冻。解决方案：①螺旋溜槽车间密闭，加装暖气或热风幕；②给矿管道和溜槽表面增加伴热带（自限温型，功率25-30W/m）；③在矿浆中加入少量防冻剂（如氯化钙，添加量0.1-0.2%），但注意防冻剂可能影响后续脱水作业。最根本的办法：保持连续生产，停机超过2小时必须排空并用清水冲洗所有螺旋槽。

Q：1200mm螺旋溜槽的聚氨酯涂层能在现场修补吗？

A：可以。使用双组分聚氨酯修补胶（硬度Shore A 85-90）。先打磨损伤区域至粗糙，清理粉尘，用丙酮擦拭，然后刮涂修补胶，厚度比原涂层略高0.5mm，固化24小时后用砂纸磨平。注意：修补只适合局部点状磨损，如果面积超过30%或整条磨损，必须返厂重涂。

八、选型建议：什么情况下必须用1200mm做精选

不是所有红土铬矿的精选都必须用1200mm。以下三种情况强烈推荐：

情况1：最终精矿品位要求≥38% Cr2O3
这个品位门槛是多数冶炼厂对铬精矿的入炉要求。1500mm很难稳定产出38%以上的精矿（除非大幅牺牲回收率），而1200mm可以轻松做到40-42%。

情况2：粗精矿中-0.5mm细粒级占比超过40%
细粒铬铁矿需要更薄流膜才能有效分离。1200mm的窄槽在这一点上有天然优势。

情况3：选厂空间紧凑，厂房高度受限

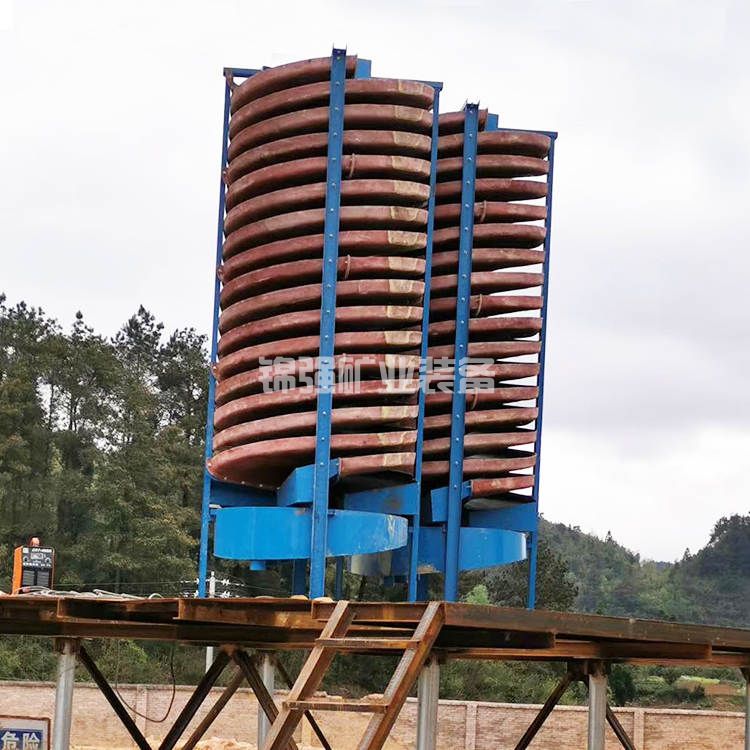

1200mm螺旋溜槽总高度约2.2米，比1500mm矮400mm。在旧厂房改造或空间受限的现场，这个差异可能决定能否安装。

九、1200mm螺旋溜槽精选段配置清单

一个完整的精选机组，除了螺旋溜槽主机，还需要以下配套：

十、一句话价值总结

红土铬矿选矿，粗选用1500mm是“多收”，精选用1200mm是“收好”。1200mm螺旋溜槽以更窄的槽宽、更薄流膜、更高横倾角，在精选段实现2倍以上的富集比，把粗精矿从15-20%提升到40%以上，回收率保持在85%左右。记住：精选段不是处理量越大越好，而是分选精度越高越好——1200mm正好是这个“精度担当”。
