锆英石精选提纯方法：把品位从50%拱上65%的关键技术

先说三个重点

• 锆英石精选提纯的核心任务是把重选粗精矿（ZrO₂ 40-55%）提升到工业应用标准（ZrO₂≥65%），主要手段是磁选除杂和静电分离

• 精选提纯的难度不在于去除石英长石，而在于分离比重和磁性相近的其他重矿物，尤其是金红石

• 好的提纯方法要在品位和回收率之间找到平衡点，65%以上每提升0.5个百分点，回收率可能下降3-5个百分点

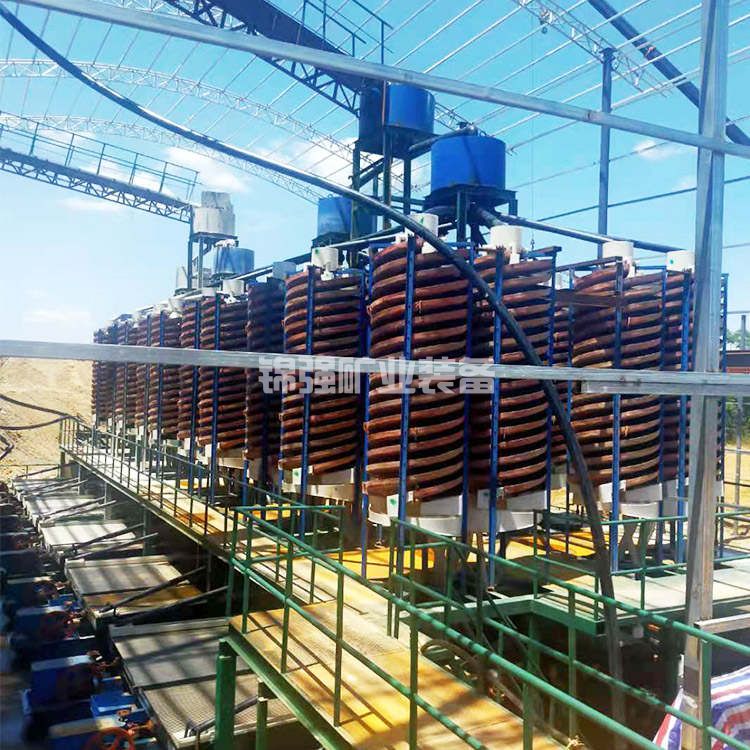

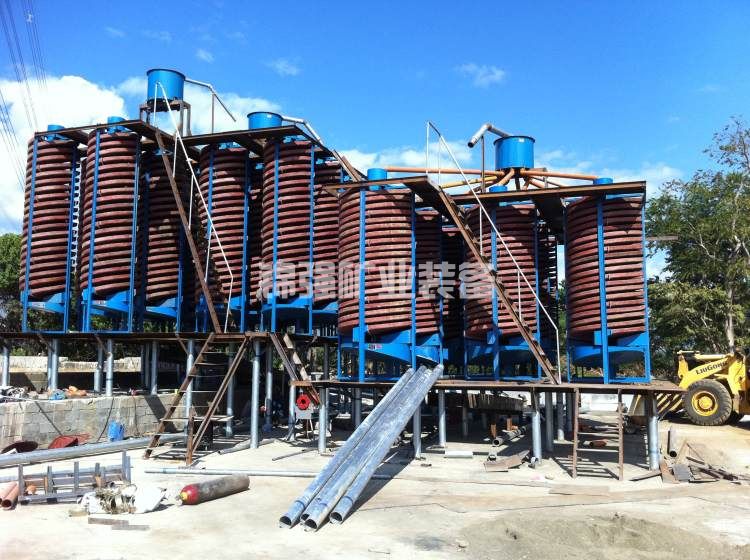

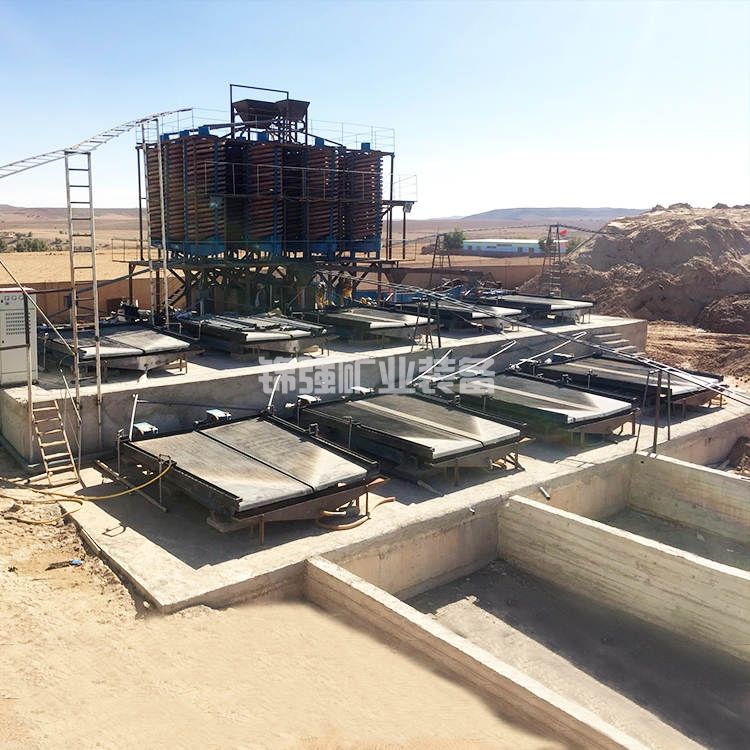

重选车间出来的粗精矿，ZrO₂品位在40-55%之间。这已经是重力选矿能做到的极限了——剩下的杂质矿物（钛铁矿、磁铁矿、独居石、石榴石、金红石等）比重都跟锆英石差不多，摇床没有能力把它们分出去。

要把锆英石从这些“重矿物群”中单独拎出来，需要一套锆英石精选提纯方法。这套方法的核心逻辑是：先用磁选把磁性杂质拽走，再用静电把金红石和锆英石分家，必要时辅以浮选或焙烧处理难选物料。

粗精矿里到底有什么

搞清楚粗精矿的成分，是设计提纯方案的起点。不同来源的粗精矿，杂质种类和含量差异巨大。

海滨砂矿来源的粗精矿：锆英石55-65%，金红石15-25%，钛铁矿5-10%，磁铁矿1-3%，独居石1-3%，石英长石＜5%。这种料表面洁净、粒度均匀，是最好处理的。

残积型砂矿来源的粗精矿：锆英石45-55%，金红石10-20%，钛铁矿8-15%，磁铁矿2-5%，独居石2-5%，石英长石5-10%，还含有铁质薄膜包裹。这种料表面污染、粒度分布宽，处理难度明显增加。

外购混合锆钛精矿：锆英石40-60%，金红石15-35%，钛铁矿5-15%，其他杂矿5-10%，来源混杂、质量不稳定。最难处理，可能含有人工破碎的颗粒和机械铁污染。

不同品质的粗精矿，选用的提纯方法和设备配置差异显著。

主流提纯路线：磁选+静电联合流程

这是工业上应用最广泛的锆英石精选提纯方法，适用于大多数海滨砂矿来源的粗精矿。

第一步：干燥预处理

粗精矿含水率12-18%，必须降到1%以下才能进行干法分选。浓缩机（Φ6-10m）把矿浆浓度从10-15%提到45-55%，真空过滤机降到10-15%，转筒干燥机（Φ1.2-1.5×10-12m）烘干到1%以下。干燥温度120-140℃，温度过高金红石表面会氧化变色。

出干燥机的物料温度约80-100℃，需要经过冷却筒降温到40-50℃再进入磁选设备。高温物料对永磁体的寿命有影响，同时高温条件下矿物导电性偏移，后续静电分选效果不稳定。

第二步：磁选除杂

磁选段的标准配置是“弱磁+强磁”两段组合。弱磁选（永磁筒式，场强0.2-0.35T）把强磁性的磁铁矿和粗粒钛铁矿吸走，产率约3-8%，可作为铁精矿副产品。

弱磁选尾矿进入强磁选（立环高梯度，背景场强1.0-1.4T），把独居石、石榴石和细粒钛铁矿拽出来。强磁选产率约6-15%，含稀土和钛，可单独收集。强磁选的非磁性产品就是锆英石+金红石的混合物，两者合计含量85-92%。

磁选段的除杂效果直接影响后续静电分选的精度。如果磁选不彻底，Fe₂O₃含量超过0.5%，静电分选的分选带上会出现“第三相”，操作工无法判断该截取哪一段。

第三步：静电分离

磁选后的非磁性产品进入高压静电分选机，利用锆英石（绝缘体）和金红石（半导体）的导电性差异实现分离。配置三段作业——粗选（电压18-22kV，回收率优先）、精选（电压20-24kV，品位优先）、扫选（电压22-25kV，兜底回收）。

静电分离段的关键操作参数包括电压（粗选18-22kV，精选20-24kV，扫选22-25kV）、滚筒转速（粗选160-180r/min，精选120-140r/min，扫选160-200r/min）和电极间隙（25-45mm可调）。物料温度应保持在40-50℃，温度过低可能吸潮，过高金红石导电性偏移。环境湿度控制在60%以下，湿度高时锆英石表面潮气膜会使其表现出弱导电性。

三段作业产出的精矿合并后，ZrO₂品位≥65%，金红石含量≤2%，Fe₂O₃≤0.3%，可作为合格锆英石精矿出售。粗选段产出的金红石精矿TiO₂≥90%，作为副产品。

备选提纯方法

浮选法

浮选法利用药剂在金红石和锆英石表面产生不同的润湿性来实现分离。常用捕收剂包括脂肪酸类、胺类和膦酸类，调整剂有pH调节剂和抑制剂（如水玻璃、氟硅酸钠）。

浮选的优势在于分离精度高，锆英石精矿ZrO₂可达66-67%，金红石精矿TiO₂可达94-95%。对细粒级（-0.04mm）的回收效果优于静电分离。

浮选的劣势也很明显：需要药剂，尾水处理成本高；流程长，设备投资大；操作复杂，pH值和药剂制度控制要求高。吨矿加工成本比静电分离高50-80元。通常在以下情况考虑浮选：金红石嵌布粒度极细（大量在-0.04mm）；静电分离效果不佳（矿石表面污染严重）；对锆英石精矿品位有极高要求（ZrO₂≥66.5%）。

焙烧预处理法

针对表面污染严重的粗精矿（残积型来源或含有机质），在磁选静电分离前增加焙烧工序。粗精矿在600-700℃下焙烧1-2小时，有机物被烧除、铁质薄膜被氧化后变得疏松。焙烧后急冷，使表面氧化膜因热应力开裂剥落，恢复金红石的天然导电性。

焙烧后的物料再进行磁选和静电分离，效果显著改善。但焙烧的能耗高、设备投资大，只适用于常规方法无法达标的高难度物料。

不同品质粗精矿的方案选择

粗精矿ZrO₂＞50%，金红石含量＜20%，表面洁净，推荐采用标准磁选+静电分离流程，三段静电分离配置。预期结果：锆英石精矿ZrO₂ 65-66.5%，回收率88-93%。

粗精矿ZrO₂ 45-50%，金红石含量20-30%，表面轻度污染，推荐采用强化磁选（增加强磁选段数）+静电分离流程，四段或五段静电分离配置。预期结果：锆英石精矿ZrO₂ 65-66%，回收率82-88%。

粗精矿ZrO₂＜45%，金红石含量＞30%，表面严重污染或细粒含量高，推荐采用浮选法为主，或焙烧预处理+静电分离联合流程。预期结果：锆英石精矿ZrO₂ 66-67%，回收率80-85%。

操作中的常见问题

问题一：静电分离精矿品位波动大

精矿品位时高时低，操作工频繁调整参数仍不稳定。根本原因往往是入料含水率或温度不稳定。检查干燥机出口物料含水率是否超过1%，冷却筒出口物料温度是否在40-50℃区间，以及环境湿度是否过高。稳定这三个指标，精矿品位自然稳定。

问题二：锆英石精矿中铁含量超标

磁选除铁不彻底，或静电分离后产品在输送和包装过程中混入了铁屑。检查强磁选机的场强是否达到1.2T以上，磁介质是否有堵塞或磨损，给料厚度是否均匀。输送皮带是否使用带钢扣的普通皮带（应改用硫化接头），产品仓是否做防锈处理。

问题三：静电分离设备打火频繁

高压电极与滚筒之间频繁产生火花放电，损坏设备且分选失效。原因可能是电极间隙太小，或滚筒表面磨损产生尖端突起，或环境湿度过高。调整电极间隙到合适范围（通常25-45mm），定期检查滚筒表面光洁度，降低车间湿度。

投资和效益

以年处理粗精矿1万吨的规模测算（入料ZrO₂ 52%，金红石22%）：

标准磁选+三段静电分离生产线，设备投资约280-400万元（干燥系统60-80万，磁选系统80-100万，静电系统100-160万，辅助系统40-60万）。土建约100-150万元。总投资约380-550万元。

年产锆英石精矿（65%品位）约7500吨，金红石精矿（90%品位）约1800吨。年产值约1.2-1.5亿元（锆英石1.0-1.1亿+金红石0.15-0.18亿）。吨加工成本约120-160元，年运营成本约1200-1600万元。投资回收期通常6-12个月。

这套提纯方法适合你的粗精矿吗

锆英石精选提纯方法的选择，首先要看粗精矿的来源和品质。海滨砂矿来源、品位＞50%的料，标准磁电流程完全够用。残积型来源、表面污染的料，需要考虑强化磁选或焙烧预处理。细粒级含量高或对品位有极致要求的料，浮选是更合适的选择。

把粗精矿样品寄过来做提纯试验。先做工艺矿物学分析确定杂质种类和嵌布关系，再做磁选和静电分离的条件试验确定最佳参数。试验会告诉你：你的料能做到什么品位、对应多高的回收率、需要什么样的设备配置。用实际数据说话，不做没把握的承诺。获取详细技术参数和定制化方案，请联系我们。
