锆矿砂精选提纯机械：把粗精矿变成合格产品的核心装备

先说三个重点

• 锆矿砂精选提纯机械的核心装备包括干燥机、磁选机、静电分选机三大类，它们共同完成从粗精矿到合格精矿的转化

• 磁选机负责去除磁性杂质，静电分选机负责分离锆英石和金红石，干燥机为两者提供必需的入料条件

• 设备选型的核心逻辑是处理能力的匹配——干燥机的蒸发量、磁选机的通过量、静电分选机的处理量必须依次递减

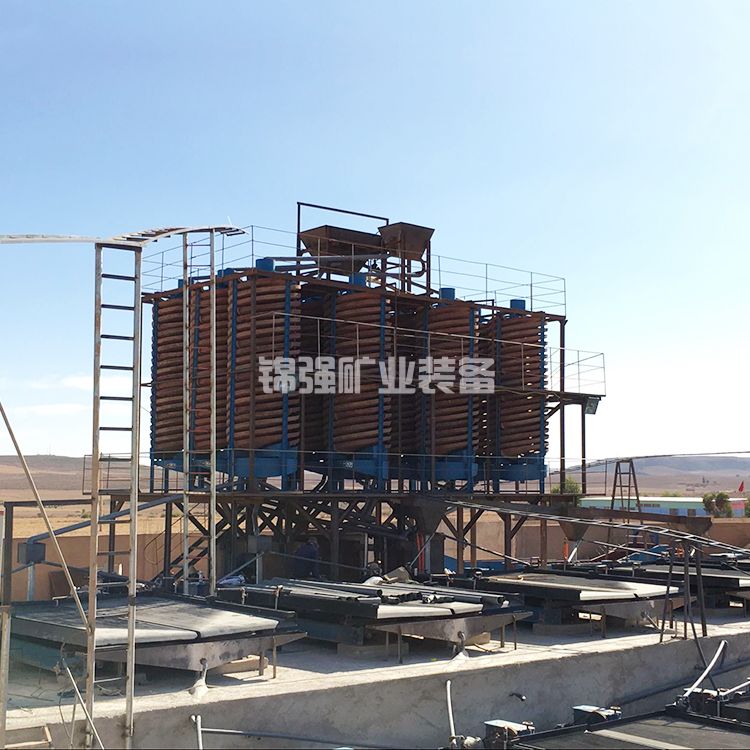

重选车间出来的粗精矿，品位卡在40-55%上不去了。要突破这个瓶颈，必须靠干法精选提纯机械。

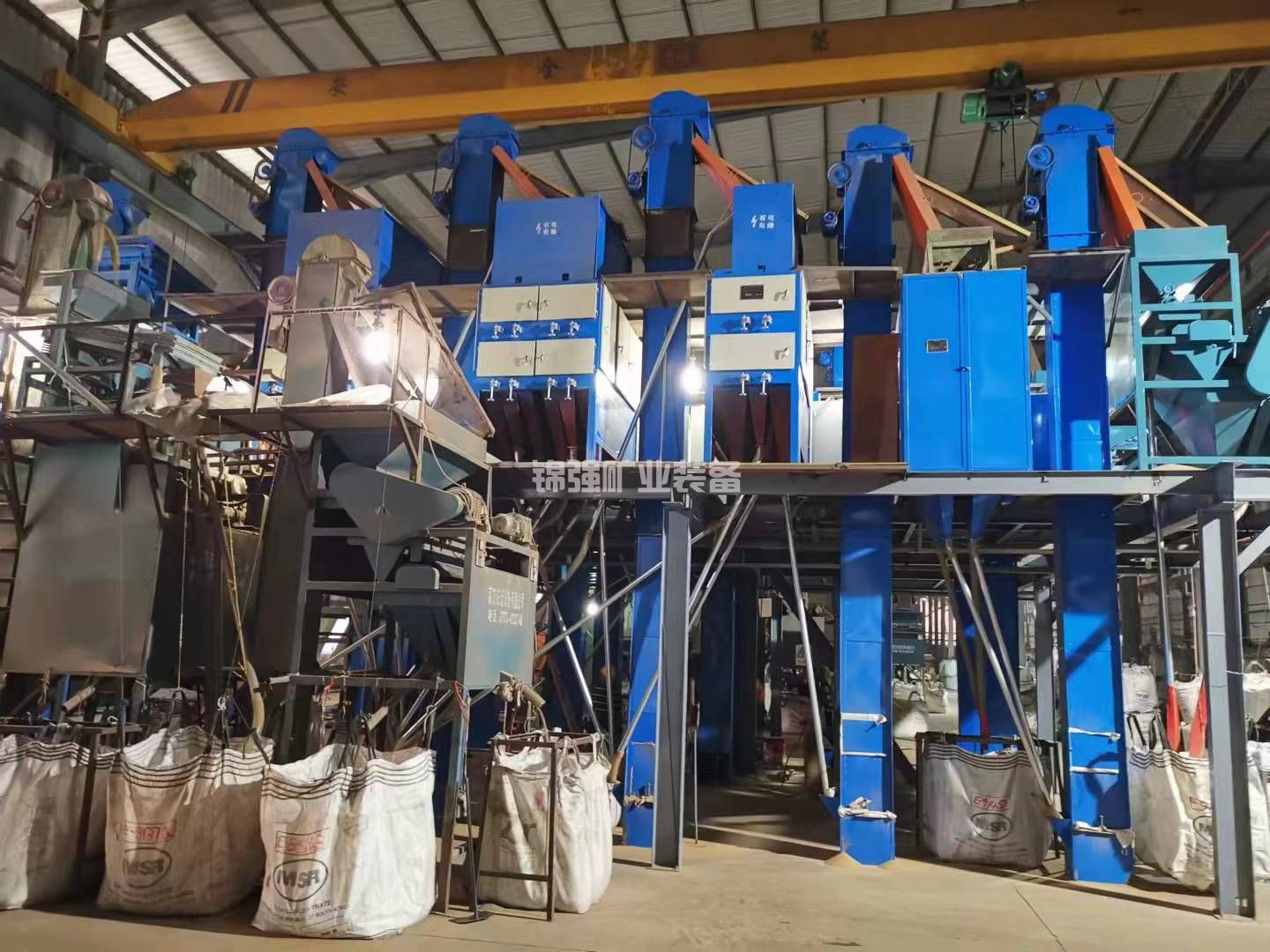

锆矿砂精选提纯机械是一个设备群——它不是一台设备，而是由干燥机、磁选机、静电分选机以及辅助的给料、输送、除尘设备组成的成套系统。这些设备串联运行，把粗精矿中的杂质一层层剥离，最终产出合格精矿。

第一台设备：干燥机

干燥机是精选提纯机械系统中的“前置设备”。粗精矿从摇床出来含水率12-18%，这种状态进不了磁选机和静电分选机——湿物料在磁选机中结团堵塞、在静电分选机中导电性紊乱。必须先把水分降到1%以下。

设备类型

转筒干燥机是最常用的类型。主体是一个倾斜安装的旋转圆筒（Φ1.0-1.8m，长8-14m），筒内有扬料板。物料从高端给入，热气流（来自热风炉）从低端或高端送入，两者在筒体内逆流或顺流接触换热。筒体转速3-8转/分钟，物料在筒内停留时间约15-30分钟。

转筒干燥机的优势在于处理量大、适应性强，物料在筒内被扬料板反复扬起形成“料幕”，与热气充分接触，干燥效率高。对物料的粒度适应范围宽，0.05-1mm都能处理。缺点是设备体积大、热效率相对较低（约50-65%），但综合性价比在锆矿精选领域仍然是最优选择。

流化床干燥机适用于细粒级物料（-0.1mm占比＞80%）。热风从底部穿过布风板进入床层，物料在热气流中呈流态化，换热效率高。热效率可达70-80%，干燥速度快，物料停留时间短（2-5分钟）。缺点是只适用于细粒物料，粗粒和细粒混合时流化质量差。

干燥系统组成

一台完整的干燥机系统，除了干燥机本体，还包括热风炉（提供热源，燃料可为煤、天然气或生物质）、给料机（均匀送入干燥机）、旋风除尘器+布袋除尘器（收集干燥尾气中的粉尘）、冷却筒（出料降温到40-50℃）。

关键参数

出料含水率是首要指标，要求控制在1%以下。出料温度控制在40-50℃，为后续磁选静电分离提供最佳入料温度。热源温度根据物料和燃料类型在250-350℃之间调节，物料在筒体内的停留时间通过筒体倾角和转速调节，一般15-30分钟。

第二台设备：磁选机

磁选机是精选提纯机械系统中的“除杂主力”，负责把磁性杂质从锆英石中分离出去。

弱磁选机

弱磁选机采用永磁筒式结构，一个旋转滚筒内部装有永磁体（钕铁硼或铁氧体）。物料通过给料装置均匀分布在滚筒表面，磁性颗粒被磁场吸附在滚筒上，随滚筒转动到无磁区时脱落收集。非磁性颗粒在重力作用下直接落入下方料斗。

弱磁选机的表面场强0.2-0.35T，专门去除磁铁矿和粗粒钛铁矿。处理量根据滚筒直径和长度确定，Φ400×600mm的机型处理量约1-2吨/小时，Φ600×900mm的约3-5吨/小时。滚筒表面线速度1.5-3.5m/s，给料厚度控制在10-30mm。

强磁选机

强磁选机是磁选段的核心装备，也是最贵的单台设备（国产25-50万元/台，进口60-100万元/台）。

立环高梯度磁选机是目前应用最广泛的强磁选机型。其核心结构是一个转动的立环，环体上安装导磁不锈钢介质（棒状，Φ1.5-3.0mm）。环体上下各有一个磁极头，提供高强度背景磁场。物料通过磁极头区域时，弱磁性颗粒被吸附在磁介质表面，随立环转动到无磁区后通过高压水冲洗脱离。非磁性颗粒（锆英石+金红石）直接穿过磁极头区域排出。

背景场强1.0-1.4T可调，介质规格选用Φ2mm导磁不锈钢棒（兼顾捕获效率和清洗便利性）。处理量取决于立环直径和转速，Φ1.5m立环约2-4吨/小时，Φ2.0m约5-8吨/小时。冲洗水压力要求≥0.6MPa，清洗周期4-12小时（根据入料含铁量确定）。

磁选机操作要点

给料厚度必须均匀。磁选机对给料厚度非常敏感，厚度波动超过±10%时除铁率变化幅度可达20-30个百分点。在每台磁选机前配置性能良好的振动给料机，比选一台昂贵的磁选机更管用。

背景场强不是固定的。入料含铁量高的批次适当提高场强，含铁量低的批次降低场强。经常调整虽然麻烦，但能有效降低锆英石的磁损。

清洗周期的判断看两个信号——冲洗水颜色变深（说明磁介质上吸附的磁性物已饱和）和处理量明显下降（说明磁介质间隙已部分堵塞）。这两个信号出现时，及时进行反冲洗。

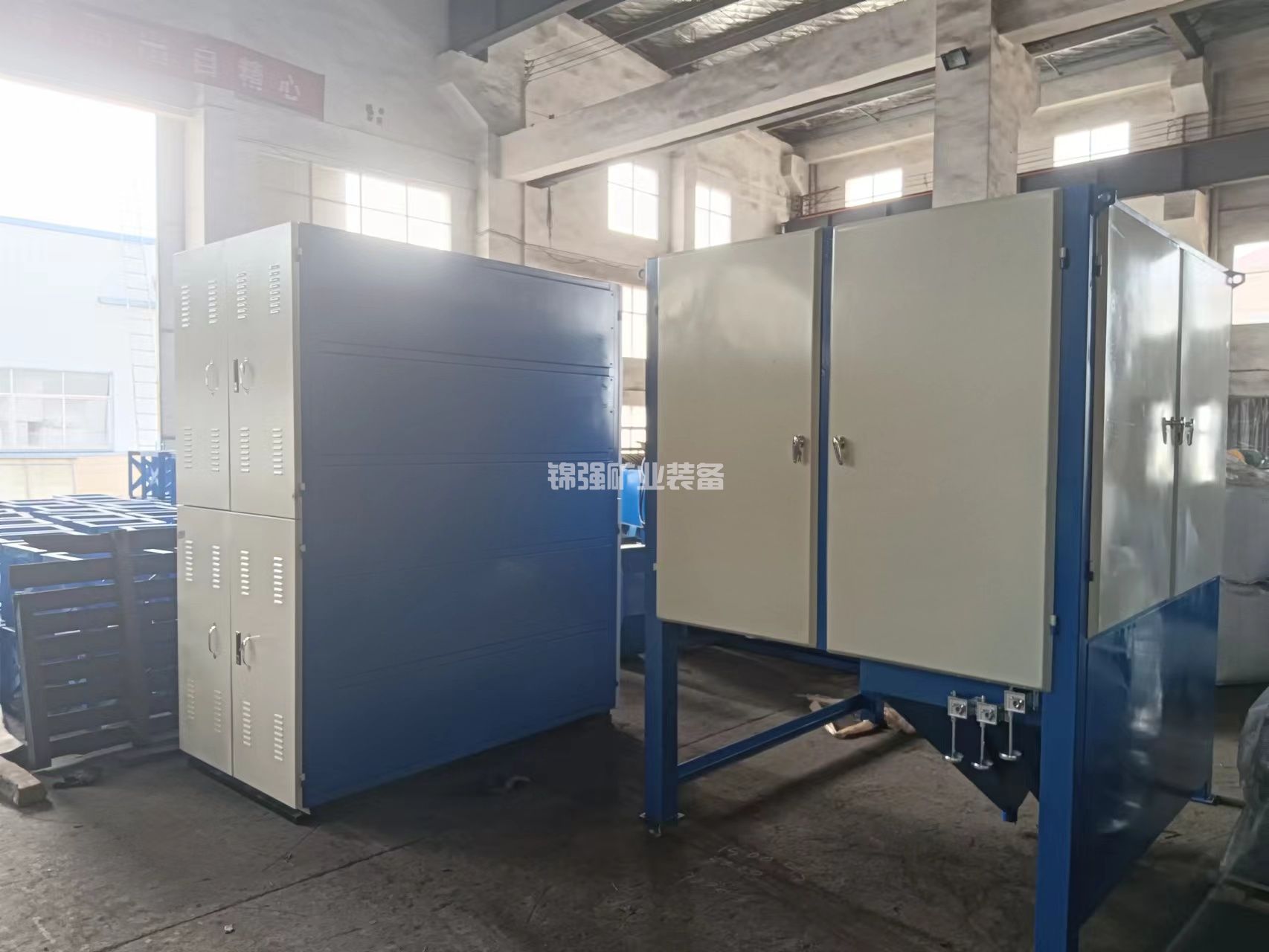

第三台设备：静电分选机

静电分选机是精选提纯机械系统中的“终端分离设备”，也是技术含量最高的设备。它的任务是把磁选后的锆英石-金红石混合物彻底分开。

工作原理

静电分选机的核心是接地旋转滚筒（Φ300-400mm）和一组高压电极（电晕电极+静电电极）。物料落在滚筒表面随滚筒转动，进入高压电场区域（电压15-30kV）。金红石是半导体，在电场中充电后迅速释放电荷，被静电电极吸附后脱离滚筒落入导体产品槽。锆英石是绝缘体，充电后无法释放电荷，被吸附在滚筒表面随滚筒转入后方，落入非导体产品槽。

静电分选机实现分离的根本依据，是两者导电性的差异。这种差异虽然细微，但在高压电场中足以形成可操作的分选带。

设备结构

一台完整的静电分选机包括以下部分：给料系统（含加热保温装置，保证入料温度40-50℃）；接地旋转滚筒（不锈钢材质，表面粗糙度Ra≤0.8μm）；电晕电极和静电电极（钨丝或不锈钢丝）；产品分隔板（可调角度，控制精矿截取位置）；高压直流电源（15-30kV连续可调，功率2-5kW/台）。

关键参数

电压是最核心的调节参数。电压升高，导体产品（金红石）产率增加，但半导体的锆英石也可能被“误拽”过去导致损失。调节原则是：在保证锆英石精矿品位的前提下，尽可能提高电压以回收金红石。

滚筒转速同样关键。转速低、物料在电场中停留时间长、分选充分但处理量小。转速高、处理量大但分选精度下降。粗选段用高速（160-180r/min），精选段用低速（120-140r/min），扫选段用中高速（160-200r/min）。

电极间隙一般25-45mm可调。间隙小、电场强度高、导体产品产率增加但容易打火；间隙大、电场强度弱、分离精度下降。根据入料粒度和导电特性调节。

配置方案

标准配置为三台静电分选机串联运行：粗选一台（电压18-22kV，以回收率为主），精选一台（电压20-24kV，以品位为主），扫选一台（电压22-25kV，兜底回收）。

对于处理难度大的物料，可增加到五台：粗选、中选、精选、扫选一、扫选二。五台配置能有效降低高品位端的锆英石损失，总回收率提高3-5个百分点，但设备投资增加约60-80万元。

辅助设备

精选提纯机械系统除了三台核心设备，还需要以下辅助设备才能正常运行。

给料系统：每台磁选机和静电分选机前配置电磁振动给料机，保证均匀给料。给料机上设闸门调节给料厚度。

输送系统：斗式提升机和螺旋输送机将物料在各设备之间转移。螺旋输送机的转速要根据物料流量调节，防止卡料。输送皮带严禁使用带钢扣的普通皮带（钢扣磨损会掉铁屑污染精矿），必须用硫化接头。

除尘系统：布袋除尘器（处理风量8000-12000m³/h）+风机+除尘管道，将各设备进出料口的粉尘收集处理。排放浓度控制在30mg/Nm³以下。

控制系统：PLC控制柜+工控机+操作站，实现设备启停连锁、关键参数监测和报警。

设备配置的投资参考

以处理量2吨/小时的精选提纯系统为例：

干燥系统（转筒干燥机+热风炉+冷却筒+除尘）：约60-80万元；磁选系统（弱磁选机2台+强磁选机2台+给料机4台）：约80-120万元；静电分选系统（静电分选机3台+高压电源3套）：约100-160万元；辅助系统（输送、除尘、控制、管道）：约40-60万元。设备总投资约280-420万元。土建约100-150万元，总落地投资约380-570万元。

常见设备故障及处理

干燥机出料含水率偏高：检查热风炉燃烧是否正常、热风温度是否达到设定值、给料量是否过大。调节热风温度或减少给料量，检查扬料板是否磨损脱落。

磁选机除铁率下降：可能是永磁体退磁、给料厚度不均匀或磁介质堵塞。检查滚筒表面场强（用高斯计），调节给料机保证厚度均匀，加强强磁选机的反冲洗频率。

静电分选机分选效果变差：多半是电极间隙偏移、滚筒表面磨损或入料含水率偏高。用塞尺检查并调整电极间隙，检查滚筒表面光洁度，复测入料含水率。

这套机械适合你的产品吗

锆矿砂精选提纯机械的选型，取决于你的粗精矿品位、处理量和品质要求。入料ZrO₂＞50%用标准三台静电配置；入料ZrO₂45-50%用强化磁选+三到五台静电；入料ZrO₂＜45%建议先返回重选段提高品位再进入精选系统。

把你的粗精矿样品寄过来做提纯试验。磁选和静电分离的条件试验用你的实际物料做，确定最佳参数。试验报告告诉你设备的规格、数量和配置方案，报价随试验结果一起出。数据说话，不凭经验套用。获取详细设备参数和选型建议，请联系我们。
