锆英砂磁选静电分离解决方案：干法提纯的完整技术路径

先说三个重点

• 磁选静电分离是锆英砂干法提纯的核心环节，入料必须是重选粗精矿（ZrO₂ 45-55%），直接处理原矿行不通

• 方案的价值在于“衔接”——磁选除杂和静电分离之间隔着干燥和冷却，这四段设备的处理能力必须匹配

• 好的解决方案不是买几台设备就完事，而是从入料分析开始，到设备选型、条件控制、操作培训的完整链条

重选车间出来的粗精矿，ZrO₂品位卡在45-55%上不去。这不是重选没做好，而是物理比重分选的极限就在这里——剩下的杂质矿物（钛铁矿、磁铁矿、独居石、金红石）比重都跟锆英石差不多，摇床没有能力把它们分出去。

锆英砂磁选静电分离解决方案就是专门解决这个问题的。它不是一台设备的选型单，而是一套从入料分析到稳定产出的完整技术路径——磁选除杂、静电分离、条件控制、设备匹配，全部打包在一起。

解决方案从“入料能不能做”开始

磁选静电分离的入料不是原矿，而是重选粗精矿。如果入料本身不合格，后面的设备再好也白搭。所以方案的第一步是确认入料条件。

合格的入料长什么样

ZrO₂品位在45-55%之间，这是磁电段能稳定产出65%精矿的基本前提。品位低于45%时，磁电段的负荷太大，精矿品位上不去；品位高于55%时当然更好，但重选段能做到这个水平已经不错了。

TiO₂含量（主要是金红石）在15-25%之间，这是静电分离要分离的目标之一。如果金红石含量太低（＜10%），静电分选的经济性要重新评估——为了分离少量金红石而配置整条静电线，可能不划算。

Fe₂O₃含量必须≤2%，这个指标决定磁选段的压力。超过2.5%时，强磁选机需要增加段数或提高场强，投资和运营成本都上升。

含水率12-18%是摇床出料的正常水平，但进入磁选静电分离前必须降到1%以下。粒度集中在0.08-0.3mm是最理想的范围，-0.044mm细粒含量超过10%时，静电分选效果会明显下降。

如果入料不达标怎么办

入料品位低于45%时，建议在进入磁电段之前增加一道重选扫选，把品位提到48%以上再进磁电段。强行用磁电去处理低品位入料，结果是精矿品位上不去、回收率还低。

Fe₂O₃含量超过2.5%时，磁选段需要增加强磁选段数或选用更高场强的机型。这会增加投资约15-20%，但如果不加，静电分离根本调不稳。

细粒含量超过10%时，需要在干燥前增加分级设备，将-0.044mm细粒分离出来单独处理（可以考虑浮选或细粒静电分选机）。不分级直接进静电分选机，细粒金红石的导电性不稳定，会混入锆英石精矿。

解决方案的“三段结构”

一套完整的锆英砂磁选静电分离解决方案，由“干燥+磁选+静电分离”三段组成。三段之间是串联关系，缺一不可，顺序也不能换。

第一段：干燥——把“湿料”变成“干料”

入料含水率12-18%，磁选和静电分离的要求是＜1%。差距很大，干燥段的任务就是把这个水分脱掉。三级脱水：浓缩机先把矿浆浓度从10-15%提到45-55%，把大部分清水分离出来回用。过滤机或脱水筛再把底流脱到10-15%含水率。转筒干燥机烘干到1%以下，温度控制在120-140℃。

干燥段的核心控制指标有三个：出料含水率必须≤1%，靠干燥机出口温度（120-140℃）和物料停留时间（15-30分钟）双重保证。出料温度必须降到40-50℃，出干燥机的物料约80-100℃，通过冷却筒冷却到50℃以下再进磁选机——高温物料会缩短永磁体的寿命，也影响静电分选的导电性。干燥机出口温度严禁超过150℃，超过这个温度金红石表面开始氧化变色，导电特性偏移，后续静电分选效果大幅下降。

干燥能力不足是很多项目翻车的根因。干燥机选型偏小，实际运行中水分脱不到1%以下就强行进静电分选机，结果设备打火频繁、分选失效。干燥机选型要按入料含水率最高值算处理能力，再加20%余量。

第二段：磁选——把“磁性杂质”拽出来

干燥冷却后的物料进入磁选段。磁选不彻底，静电分离就调不稳。弱磁选（0.25-0.35T）用永磁筒式磁选机，去除磁铁矿和粗粒钛铁矿。强磁选（1.0-1.3T）用立环高梯度磁选机，磁介质Φ2mm导磁不锈钢棒，去除独居石、石榴石和细粒钛铁矿。

磁选后的非磁性产品，Fe₂O₃含量必须降到0.5%以下。超过这个值，静电分选的精矿品位上不去。强磁选机的操作要点：给料厚度要均匀（厚度波动超过±10%时除铁率变化幅度可达20-30个百分点），反冲洗周期根据入料含铁量确定（Fe₂O₃＞2%时4-6小时洗一次，＜2%时8-12小时洗一次），冲洗水压力≥0.6MPa。磁介质堵塞的征兆是处理量下降和磁性产品产率降低，发现后及时加强反冲洗。

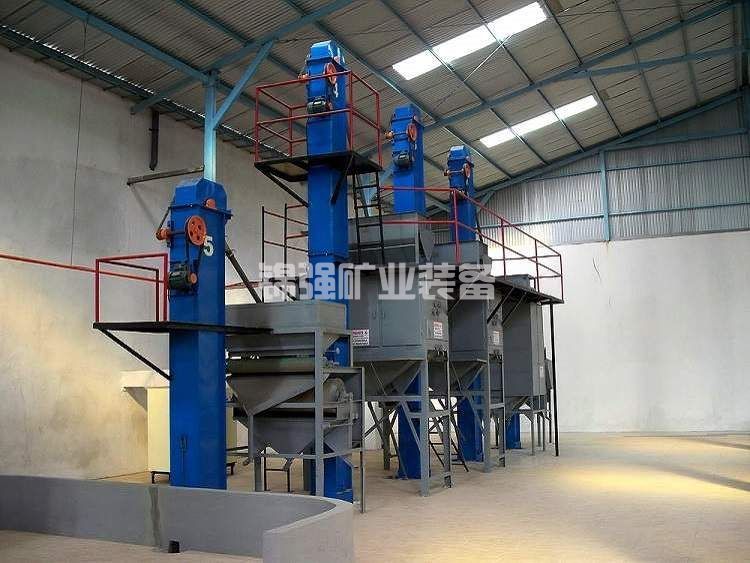

第三段：静电分离——把锆钛“分家”

磁选后的物料是锆英石+金红石的纯净二元混合物，两者合计含量88-94%。静电分选的任务就是利用导电性差异把它们分开。高压静电分选机由接地旋转滚筒和高压电极组成，电压15-30kV连续可调。

三段作业配置是标准做法：粗选段（18-22kV，滚筒转速160-180r/min）以回收率为优先，产出初级金红石和初级锆英石。精选段（20-24kV，转速120-140r/min）对初级锆英石做二次分选，产出最终锆英石精矿。扫选段（22-25kV，转速160-200r/min）处理尾矿回收残余有用矿物。

静电分选的操作条件很严格。入料含水率必须≤1%，温度保持在40-50℃（靠冷却筒和静电分选机的加热给料系统双重保证）。环境湿度控制在60%以下（南方梅雨季节必须开除湿机）。电极间隙25-45mm可调（每班次用塞尺检查一次）。

产出指标：锆英石精矿ZrO₂≥65%，TiO₂≤2%，Fe₂O₃≤0.3%，回收率88-93%；金红石精矿TiO₂≥90%（副产品）。

解决方案中的“条件控制”

磁选静电分离对操作条件的要求极为严格。干燥温度高了不行（金红石氧化），低了也不行（水分脱不干净）。入料温度高了不行（影响导电性），低了也不行（可能吸潮）。环境湿度高了不行（锆英石表面潮气膜影响导电性），供电电压不稳也不行（分选带漂移）。这套解决方案的价值，很大程度上体现在对这些条件的控制能力上。

条件一：环境湿度

空气湿度超过70%时，锆英石表面会形成极薄的潮气膜，使其表现出弱导电性，与金红石的导电差异缩小。分选带模糊、精矿品位下降。南方梅雨季节这个问题尤其突出。在静电分选机所在车间安装除湿系统（工业除湿机或空调），将环境湿度控制在60%以下。如果湿度控制成本过高，至少保证静电分选机给料斗的加热装置正常工作，让物料在进入电场前保持干燥状态。

条件二：电极状态

静电分选机的电极在工作过程中可能因振动或物料摩擦发生位移。电极间隙偏离最佳值时分选精度会明显下降。每班次用塞尺检查一次电极间隙，发现偏移及时调整。每运行500小时做一次电极的全面清理，去除表面粘附的粉尘和矿物颗粒。

条件三：供电质量

静电分选对高压电源的稳定性要求很高。电压波动超过±5%时，分选带位置会漂移。如果厂区供电质量一般（电压波动大），建议配置稳压电源或选用带稳压功能的高压直流电源。

不同入料品位的配置策略

标准料（ZrO₂ 50-55%，金红石20-25%，Fe₂O₃＜1.5%）

设备配置：干燥系统+弱磁+强磁+三段静电。电压参数粗选20kV、精选22kV、扫选24kV。预期精矿ZrO₂ 65.5-66.5%，回收率90-93%。

高钛料（ZrO₂ 45-50%，金红石25-35%，Fe₂O₃ 1.5-2.5%）

设备配置：干燥系统+弱磁+强磁（可能增加段数或提高场强）+四段静电（增加一段中选）。电压参数粗选18kV、中选20kV、精选22kV、扫选24kV。预期精矿ZrO₂ 65-66%，回收率87-91%（金红石含量高时锆英石回收率会略降）。

高铁料（Fe₂O₃＞2.5%）

设备配置：干燥系统+弱磁+两级强磁（双段强磁）+三段静电。强磁段背景场强1.3-1.4T，磁介质清洗周期缩短到4小时。预期精矿ZrO₂ 65-66.5%，但要注意Fe₂O₃含量可能接近0.5%上限。

磁选静电分离解决方案的交付

锆英砂磁选静电分离解决方案的交付主要有两种形式。

方案设计模式：技术方提供磁电段的工艺设计方案、设备选型清单、操作参数手册和条件控制规范。业主自行采购设备、安装调试。适合已拥有干燥和给料系统、只需补充磁电段的大中型企业。

成套系统交付模式：技术方提供完整的磁选静电分离成套系统（从干燥机出料口到精矿仓），包括设备制造、安装、调试和操作培训。交付时整条磁电段能独立运转。适合新建选厂或重选段与磁电段分开建设的情况，业主不需要操心干法段的设备衔接。

两种模式的选择取决于业主的技术团队能力和项目边界条件。

解决方案的设计原则

匹配原则：各段设备的处理能力必须从前往后匹配。干燥段的处理能力按入料量加20%余量选型。磁选段的处理能力按干燥段出料量匹配（两者基本一致）。静电分选段的总处理能力按磁选非磁性产品产率（约占入料的80-90%）匹配，三段静电分选机的总处理能力等于入料量。静电分选机的配置数量按单台处理量计算——单台约0.5-1.5吨/小时，入料2吨/小时需要2-3台（三台分别承担粗选、精选、扫选）。

稳定原则：给料稳定性、温度稳定性、湿度稳定性、电压稳定性，这四个“稳定”缺一不可。任何一个不稳定，精矿指标都会波动。好的解决方案会在设计上预留足够的调节手段和余量，而不是卡着极限值设计。

灵活性原则：入料品位不可能一成不变，参数必须有调节空间。电压连续可调、电极间隙可调、滚筒转速可调（变频），都是必要的灵活性设计。

经济性参考

以处理粗精矿2吨/小时的规模测算，设备投资约280-420万元（干燥系统60-80万，磁选系统80-120万，静电系统100-160万，辅助系统40-60万）。土建100-150万元，总落地投资380-570万元。

吨入料加工成本约100-150元（电选段电耗最大，干燥段燃料成本次之）。年产锆英石精矿（65%品位）约5000-6000吨（按入料含锆英石50%计），年产值约7000-9000万元。投资回收期通常6-12个月。

你的项目需要什么方案

把粗精矿样品和相关数据发过来（入料ZrO₂、TiO₂、Fe₂O₃品位，含水率，粒度分布）。先做磁选和静电分离的条件试验，用你的实际物料确定最佳参数。试验报告会告诉你：能达到的精矿品位和回收率、需要的设备配置和投资、各段的操作参数范围。

数据到位，方案和报价一周内出。获取定制化磁选静电分离解决方案和详细方案设计，请联系我们。
